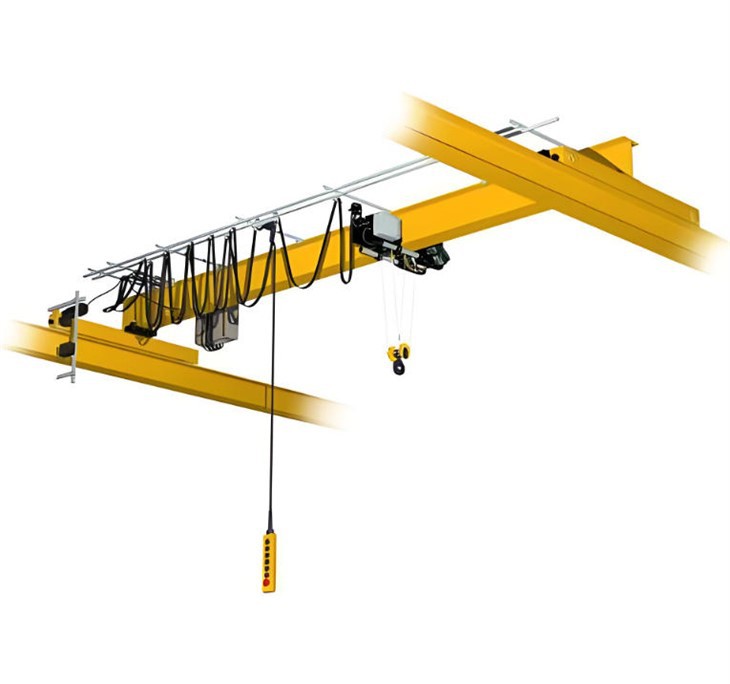

Crine aérienne de poutre unique de 16 tonnes Crine de déplacement aérien



Voici une ventilation détaillée de la grue au-dessus de la poutre de 16 tonnes CRANICOMPONNENTS VOIETURES:



Principaux composants structurels

Girère principale (célibataire)

Boîte soudée - Construction de types (standard)

Européen - style i - alternative de faisceau (pour des charges plus légères)

S'étend généralement à 7,5-22,5 mètres

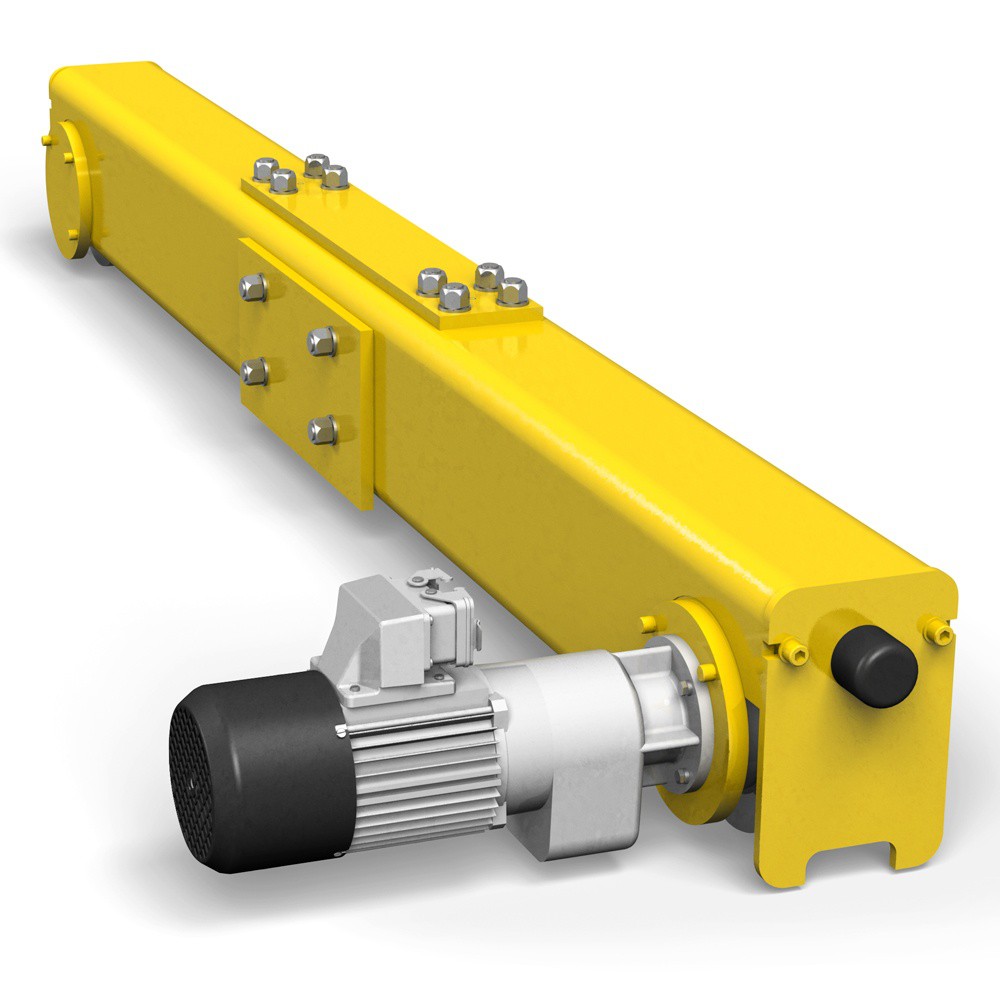

Camions de bout

Double - Terraire de la poutre

Configurations de roues:

Roue - unique (pour des charges plus légères)

Double - roue (pour les capacités plus lourdes)

Comprend des tampons et des balayages de rails

Système de piste

Connexions épinglées ou boulonnées

Types de rail standard:

Qu24 / qu30 (Chine Standard)

A45 / A55 / A65 (DIN Standard)

Mécanisme de levage

Unité de palan électrique

STANDARD CD1 / MD1 ROPE HORT

Composants:

Moteur (double - vitesse 8 / 0,8 m / min)

Boîte de vitesse

Assemblage de tambour

Corde métallique (construction 6x19 ou 6x37)

Bloc de crochet (acier forgé)

Chariot de chariot

Construction soudée en acier

Roues de chariot (généralement 4 roues)

Motor d'entraînement de chariot (généralement 0,2 à 1,5 kW)

Systèmes de mouvement

Longue route de voyage

Camion de fin - unités d'entraînement montées

Composants:

Moteurs d'entraînement (1,5-5,5 kW)

Boîtes de vitesses de réduction

Freins (électromagnétique)

Roues de conduite

Systèmes électriques

Alimentation:

Système de collecteur coulissant (standard)

Système Festoon (facultatif)

Panneau de commande avec:

Contacteurs

Protection contre les surcharges

Déterminer les commutateurs

Composants de contrôle

Interface opérateur

Contrôle du pendentif standard:

Boutons haut / bas

Mouvement du chariot gauche / droit

Voyage de grue avant / arrière

Arrêt d'urgence

Télécommande radio en option

.

Dispositifs de sécurité

Systèmes de protection

Limiter de charge (mécanique ou électronique)

Commutateurs de limite supérieure / inférieure

Commutateurs de fin de voyage

Protection de rupture de phase

Bouton d'arrêt d'urgence

Dispositifs d'avertissement (buzzer / lumière)

Composants facultatifs

Add spécial - ONS

Ci-dessous - les périphériques de crochet -:

Électromaignes

Aspirateurs

Faisceaux d'épandeur

Systèmes de pesage

Anti - Systèmes de balancement

Drives de fréquence variable

Systèmes de fonctionnement de la cabine

Esquisser



Technique principale



1. Coût - Solution efficace

Coût initial inférieurpar rapport aux grues à double poutre (30 à 40% moins chères)

Frais d'installation réduitsEn raison d'une structure plus simple

Énergie - Fonctionnement efficaceavec des moteurs plus petits

2. Espace - Conception de sauvegarde

Structure compacteIdéal pour les installations avec des restrictions de hauteur

Pas besoin de pistes élevées(peut fonctionner sur des colonnes de construction standard)

Versions basses de la hauteurDisponible pour les espaces serrés

3. Installation et maintenance faciles

Composants modulairesAutoriser l'assemblage rapide

Moins de pièces mobilesque les grues à double poutre=moins maintenance

Pièces de rechange standardiséesfacilement disponible

4. Fonctionnement flexible

Pendentif / télécommande / cabine Contrôleoptions

Variable lisse - opération de vitesse(avec VFD en option)

Positionnement de charge précispour les applications d'atelier

5. Performance fiable

Girère soudée durable(généralement une durée de vie de 10 à 15 ans)

Systèmes de freinage en raison(Double freins sur le palan)

Adaptable aux environnements difficiles(Dust - Proof / Anti - Options de corrosion)



1. Fabrication et assemblage

Usines automobiles- Manipulation du moteur / des composants

Ateliers de machines- Installation d'équipement

Lignes de production- Transfert de matériaux entre les stations

2. Entreposage et logistique

Baies de chargement- Manipulation des conteneurs / palettes

Installations de stockage- empiler des marchandises jusqu'à 20 tonnes

Centres de distribution- Systèmes de cueillette de commande

3. Utilisation industrielle légère

Usines textiles- Manipulation du rouleau

Transformation des aliments- Transfert de matériaux en sac

Plantes d'emballage- Chargement du produit fini

4. Applications de maintenance

Centrales électriques- Entretien des turbines

Magasins de réparation- Entretien de l'équipement lourd

Gestion des installations- Installation du système HVAC

5. Environnements spécialisés

Chambres propres- Versions en acier inoxydable

Rangement froid- Modèles de température basse -

Zones corrosives- Epoxy - Composants revêtus



1. Conception et ingénierie
Analyse des exigences: Confirmer la capacité de charge, la portée, la hauteur de levage, le niveau d'automatisation, le mode de contrôle et les fonctionnalités de sécurité en fonction des besoins des clients.

Conception structurelle: Concevoir le faisceau principal de poutre unique, les voitures d'extrémité, le chariot et l'assemblage de levage à l'aide du logiciel CAO.

Conception électrique et de contrôle: développer des schémas de système de contrôle, y compris la programmation PLC, la sélection des moteurs, les VFD, les capteurs, les alarmes et les verrouillages de sécurité.

Simulation et validation: utilisez FEA (analyse par éléments finis) pour l'intégrité structurelle et la simulation dynamique pour le contrôle du mouvement.

2. Aachat de matériel
Source High - Quality Steel (Q345B ou équivalent) pour le faisceau et les composants principaux.

Acquérir des moteurs, des palans, des VFD, des PLC, des interrupteurs de limites et des systèmes d'alarme des fournisseurs de confiance.

Assurez-vous que tous les composants répondent aux certifications et aux normes pertinentes (ISO, CE, GB).

3. Fabrication du faisceau principal
COUPE: Plaques d'acier coupées à la taille à l'aide de machines de découpe de flamme / plasma CNC.

Formation: rouleau ou forme des plaques dans le profil de poutre ou de poutre à poutre I - i-.

Soudage: effectuer le soudage des brides, du Web et des raidisseurs suite aux spécifications de la procédure de soudage (WPS).

Traitement thermique: soulagement du stress si nécessaire pour réduire la déformation du soudage.

Usinage: des trous de foret pour le transport d'extrémité et le montage du chariot; Machine Crane Rails si intégré.

Inspection: Vérifiez la qualité de la soudure (x - Ray ou ultrasons), les dimensions et la finition de surface.

4. Assemblage de chariot et de chariot
Fabrication du cadre: Coupons et cadres de chariot d'extrémité et cadres de chariot.

Assemblage des roues: roues de montage et roulements d'ajustement; Assemblez le moteur d'entraînement et la boîte de vitesses.

Installation: attachez les roues aux cadres et montez les freins et limitez les commutateurs.

Test: Tests statiques et dynamiques sur les roues et les freins pour la rotation et le roulement de charge lisses.

5. Assemblage du palan
Assemblez la corde métallique ou le palan de chaîne sur le chariot.

Installez le bloc de crochet, le verrou de sécurité, le limiteur de chargement et les capteurs de charge.

Connectez le moteur du palan, la boîte de vitesses, le frein et les encodeurs.

Effectuer des tests fonctionnels sur la vitesse de levage, la capacité de levage et le freinage.

6. Câblage électrique et système de contrôle
Installez les câbles de moteur, les câbles de commande et les lignes de communication.

Monter PLC, VFDS, contacteurs et relais de sécurité dans l'armoire de commande.

Interrupts de limite de fil, alarmes, arrêts d'urgence et capteurs.

Programme PLC avec logique de contrôle automatisée, verrouillage de sécurité et diagnostic.

7. Traitement de surface
Nettoyage: Retirez la rouille, l'huile et les débris de toutes les pièces en acier.

Revêtement d'amorce: appliquez anti - amorce de corrosion.

Peinture finale: pulvérisation élevée - Durabilité Paint industriel pour protéger contre l'usure et la corrosion.

Durcissement: permettez un temps de séchage approprié pour assurer la qualité de la finition.

8. PRE - test d'installation
Non - Tests de chargement: exécutez la grue, le chariot et le palan sans charge pour vérifier le mouvement, la vitesse et le contrôle.

Test de charge: effectuez un test de charge nominal par normes pour assurer la capacité de levage et l'intégrité structurelle.

Vérification du périphérique de sécurité: Vérifiez le fonctionnement du limiteur de surcharge, des commutateurs de fin de fin de compte, de l'arrêt d'urgence et des alarmes.

Validation d'automatisation: tester les séquences automatisées, la précision de positionnement et la rétroaction du capteur.

9. Emballage et expédition
Démonter des pièces si nécessaire pour le transport.

Protégez les composants avec Rust -} Proofing, rembourrage et emballage sécurisé.

Préparer la documentation, y compris les manuels d'utilisation, les guides de maintenance et les certificats de test.

10. Installation et commission (sur le site -)
Réassemblez les composants de la grue sur le site du client.

Alignez les rails de grue et la structure de piste sécurisée.

Connectez le câblage de l'alimentation et de la commande.

Calibrer les capteurs et tester les fonctions de contrôle automatisées.

Exploitants de train et personnel de maintenance.

Remettez la documentation et la certification.


Vue de l'atelier:

La société a installé une plate-forme de gestion d'équipement intelligente et a installé 310 ensembles (ensembles) de robots de manutention et de soudage. Une fois l'achèvement du plan, il y aura plus de 500 ensembles (ensembles) et le taux de réseautage de l'équipement atteindra 95% . 32 que les lignes de soudage ont été utilisées, 50 devraient être installés et le taux d'automatisation de la ligne de produit entière a atteint 85%.
