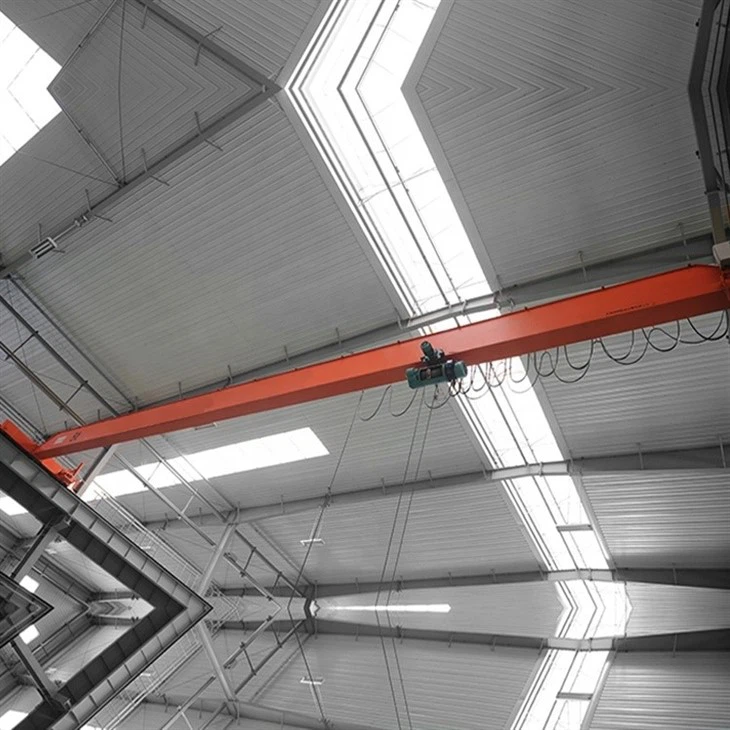

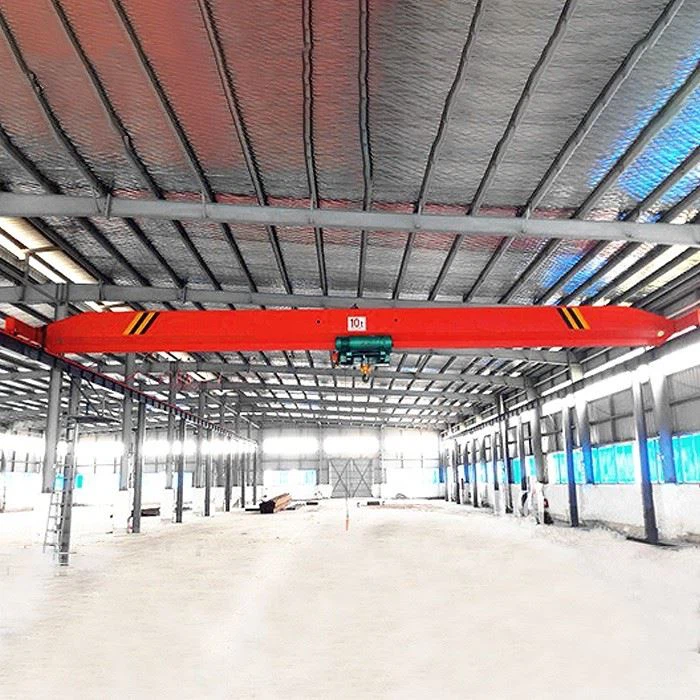

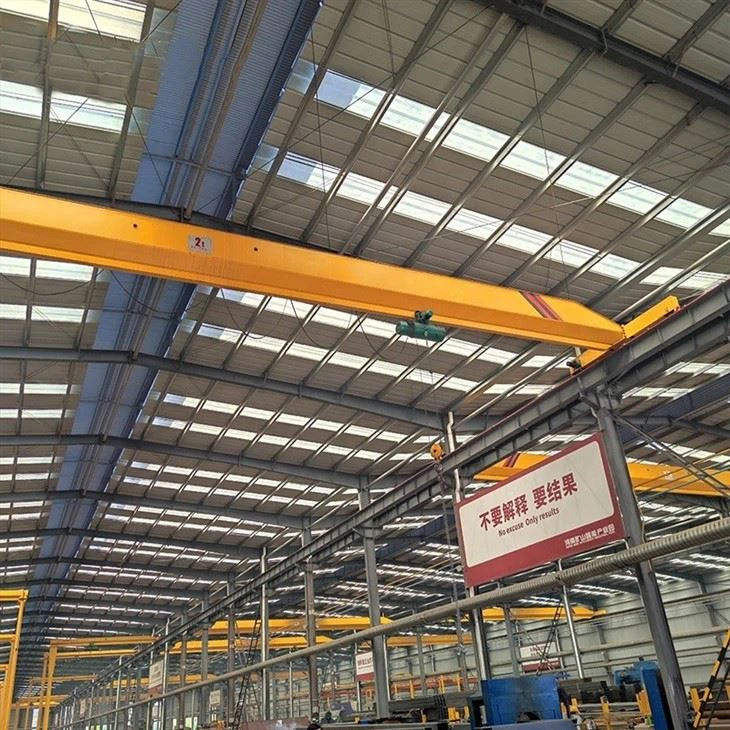

Pont roulant télécommandé sans fil

A Pont roulant télécommandé sans filest composé de plusieurs composants essentiels qui fonctionnent ensemble pour soulever, déplacer et abaisser des matériaux lourds avec précision et sécurité. Vous trouverez ci-dessous un aperçu des principauxcomposantset leurs fonctions :

1. Pont

Fonction: Lepontest la principale structure horizontale qui enjambe l'espace de travail et permet à la grue de se déplacer le long des rails. Il détient lechariotet lehisser.

Construction: Généralement constitué deacierpour la solidité et la durabilité.

Mouvement: Le pont se déplace le long durails de pistepour transporter la charge d'un point à un autre.

Dimensions: Peut être personnalisé en fonction de l'espace de travail, généralement entre6 mètres à 30 mètresen envergure.

2. Chariot

Fonction: Lechariotse déplace horizontalement le long du pont et soutient lehisser.

Mouvement: Le chariot se déplace sur toute la longueur du pont pour positionner le palan directement au-dessus de la charge.

Système d'entraînement: Il peut être alimenté par unmoteur électriqueou unentraînement manuelsystème.

3. Palan

Fonction: Lehisserest la partie de la grue responsable du levage et de l'abaissement de la charge.

Composants:

Tambour de levage: Un composant cylindrique qui maintient lecâble métalliqueouchaîneet l'enroule ou le déroule pour soulever ou abaisser la charge.

Moteur: Un moteur entraîne le tambour, et c'est généralementélectrique.

Câble métallique ou chaîne: Le palan utilise un aciercâble métalliqueouchaînepour soulever la charge.Câbles métalliquessont généralement utilisés pour des charges plus lourdes.

Fins de course: Assurez-vous que le palan ne dépasse pas sa hauteur maximale ou sa position de déplacement.

Contrôle de vitesse: Certains palans permettent un contrôle de vitesse variable pour une meilleure précision dans la manipulation des charges.

4. Piste

Fonction: Lepisteest le système de rails sur lequel le pont roulant se déplace. La piste est composée derailsqui sont montés surpoutres supportées.

Conception: Généralement constitué deacierpour assurer la stabilité et peut être conçu pour supporter le poids de la grue et sa charge.

Voie ferrée: La largeur entre les rails peut varier, généralement de4 mètres à 12 mètres, en fonction du modèle de grue et des besoins opérationnels.

5. Télécommande sans fil

Fonction: Letélécommande sans filest utilisé par le grutier pour contrôler les mouvements de la grue sans être physiquement à proximité de la grue.

Conception: C'est unappareil portatifavec des boutons, des joysticks ou des interrupteurs pour contrôler le mouvement de la grue.

Haut/Baspour lever et abaisser la charge.

Avant/Arrièrepour déplacer le pont ou le chariot.

Arrêt d'urgencebouton pour l'arrêt instantané de tous les mouvements.

Type de signal: La télécommande communique avec la grue viafréquence radio (RF), Bluetooth, ouWi-Fi-Fi, selon le système.

Batterie: Généralement alimenté par une batterie rechargeable avec des durées de fonctionnement de8 à 12 heures.

Gamme: Généralement entre50 mètres à 300 mètres, selon le type de télécommande.



6. Panneau de commande (système de commande de grue)

Fonction: LePanneau de contrôleest généralement situé sur la grue elle-même ou dans la salle de contrôle, où les opérations de la grue peuvent être gérées. Il reçoit les commandes de la télécommande sans fil.

Composants:

Interrupteur principal: Pour allumer ou éteindre la grue.

Bouton d'arrêt d'urgence: Un bouton d'arrêt manuel pour l'arrêt instantané des mouvements de la grue.

Ajustements de vitesse: Certains panneaux permettent à l'opérateur de régler la vitesse de la grue ou du palan.

Écran d'affichage: Certains systèmes comportent des écrans qui affichent des paramètres tels que le poids de la charge, la vitesse ou les diagnostics.

7. Système électrique et alimentation

Fonction: La grue a besoin d'énergie électrique pour faire fonctionnermoteurs, systèmes de contrôle, ettélécommande.

Composants:

Alimentation: La grue fonctionne généralement sur380V, 415V, ou480Vpuissance industrielle pour les grands systèmes.

Disjoncteurs: Dispositifs de sécurité pour protéger la grue des surtensions ou des défauts électriques.

Câbles : Des câbles-robustes fournissent l'énergie de la source aux différents composants de la grue.

8. Moteur (mécanisme d'entraînement)

Fonction: Lemoteurest chargé d’alimenter le mouvement duhisser, pont, etchariot.

Espèces:

Moteur de levage: Alimente le mécanisme de levage et d’abaissement du palan.

Moteurs de pont et de chariot: Piloter le mouvement horizontal de la grue et de ses composants.

Puissance du moteur: varie de1 kWà50 kW, en fonction de la capacité de charge et de la taille de la grue.

9. Protection contre les surcharges

Fonction: Lesystème de protection contre les surchargesgarantit que la grue ne soulève pas plus que sa capacité nominale, évitant ainsi tout dommage à la grue ou à la charge.

Composants:

Cellules de charge: Capteurs qui surveillent le poids de la charge levée.

Fins de course : Empêchez une-extension excessive du palan ou de la grue et arrêtez le moteur si la charge dépasse les limites de sécurité.

Alarmes sonores et visuelles: Signaux d'avertissement qui alertent l'opérateur lorsque la charge dépasse la limite de la grue.



10. Caractéristiques de sécurité

Système d'arrêt d'urgence: Un manuelarrêt d'urgencebouton sur la télécommande et le panneau de commande pour arrêter immédiatement toutes les opérations de la grue.

Système anti-balancement : Certaines grues sont équipées d'un système anti-balancement-pour minimiser le balancement de la charge lors du mouvement.

Détection d'obstacles: CapteursDétectez les obstacles à proximité, garantissant un fonctionnement sûr et évitant les collisions.

11. Composants structurels (charpente, poutres, etc.)

Fonction: Ces pièces fournissent lerigiditéetforcenécessaire de porter de lourdes charges.

Espèces:

Poutre simple : Des grues-de service plus légères.

Double Poutre : Grues-robustes capables de soulever des charges plus importantes.

Matériels : généralement constitués de matériaux à haute résistance-acierpour garantir la durabilité dans des conditions de charge lourde.

.

12. Capteurs et systèmes de surveillance

Fonction: Pour surveiller différents paramètres et améliorer les performances de la grue, plusieurscapteurspeut être utilisé.

Capteurs communs:

Capteurs de chargepour surveiller le poids de la charge soulevée.

Capteurs de hauteurpour un positionnement précis de la charge.

Capteurs de vitessepour contrôler la vitesse de déplacement.

Surveillance à distance: Certaines grues permettent la surveillance à distance de paramètres clés (par exemple, le poids de la charge, la consommation électrique) via une application mobile ou une interface Web.

13. Roues et roulements

Fonction: Ces composants permettent à la grue de se déplacer en douceur le long de la piste.

Roues: Généralement constitué deacieroualliage à haute-résistancepour supporter le poids de la grue et assurer un mouvement fluide.

Roulements: Aide à réduire la friction pendant le mouvement, garantissant un fonctionnement efficace.

14. Système de lubrification

Fonction: Garantit que les pièces mobiles telles que le palan, le chariot et le pont fonctionnent sans problème en réduisant la friction et l'usure.

Composants: Comprendhuile ou graisseréservoirs, pompes et conduites de lubrification automatisées pour garantir des performances continues.

15. Système de communication

Fonction: Dans les systèmes plus avancés, la grue peut avoir unsystème de communication intégréqui permet à l'opérateur de communiquer avec les autres membres de l'équipe.

Technologie: Cela pourrait incluresystèmes d'interphonie, communications radio, oualarmespour alerter les travailleurs lorsque la grue est en fonctionnement.

Esquisser



Technique principale



Avantages du pont roulant télécommandé sans fil

L'utilisation detélécommande sans fildans les ponts roulants offre plusieurs avantages clés, notamment par rapport aux systèmes filaires traditionnels. Ces avantages améliorentsécurité, efficacité, etflexibilité opérationnelledans diverses industries.



1. Sécurité améliorée

Distance de l'opérateur: Grâce à la commande sans fil, les opérateurs peuvent rester à une distance sûre des pièces mobiles et des charges lourdes de la grue. Cela contribue à réduire le risque d'accidents, en particulier dans les environnements à fort trafic piétonnier ou lors de la manipulation de matières dangereuses.

Meilleure visibilité: Les opérateurs peuvent se déplacer et se positionner pour avoir une vue plus claire de la charge, minimisant ainsi le risque d'accidents causés par une mauvaise visibilité. Ceci est particulièrement utile dans les espaces restreints ou lors du déplacement de charges volumineuses et encombrantes.

Arrêt d'urgence: Les télécommandes sans fil sont souvent équipées d'unarrêt d'urgencebouton, permettant aux opérateurs d'arrêter immédiatement le mouvement de la grue en cas de situation inattendue, améliorant ainsi les temps de réponse lors de situations critiques.

Éviter les obstructions: Les opérateurs peuvent contourner les obstacles ou les structures, assurant ainsi un meilleur contrôle de la charge et de l'environnement.

2. Efficacité et productivité accrues

Facilité d'utilisation: Les télécommandes sans fil sont intuitives et peuvent être utilisées facilement d'une seule main, permettant un fonctionnement fluide et continu. Cela réduit le temps nécessaire à la configuration ou aux ajustements au cours d’une tâche.

Achèvement des tâches plus rapide: Les opérateurs peuvent se déplacer rapidement entre les différentes zones de l'espace de travail sans avoir à se rendre à un panneau de commande. Cela accélère le fonctionnement de la grue et l'achèvement des tâches.

Multi-tâches: Étant donné que les opérateurs ont un contrôle total sur la grue depuis n'importe quel point dans la plage de fonctionnement, ils peuvent coordonner plus efficacement les tâches avec les autres membres de l'équipe. Cela améliore le flux de travail global, en particulier dans les environnements industriels très fréquentés.

3. Flexibilité et mobilité

Portée sans fil: Les télécommandes sans fil offrent généralement une portée allant jusqu'à300 mètres, donnant aux opérateurs la flexibilité de contrôler la grue depuis différentes zones de la zone opérationnelle, ou même à travers de grandes usines ou entrepôts.

Aucune limitation physique: Puisqu'il n'est pas nécessaire de rester à proximité d'un panneau de commande ou de câbles fixes, les opérateurs ont la possibilité de se déplacer autour de la grue, de surveiller la charge de plus près et de s'adapter aux situations changeantes.

Adaptabilité aux opérations complexes: La commande sans fil est idéale pourtâches multi-directionnelleset peut être utilisé pour les grues qui doivent travailler dans des espaces confinés ou des environnements où la maniabilité est importante.

4. Coûts de maintenance réduits

Moins d'usure: Puisqu'il n'y a aucun fil susceptible d'être endommagé ou emmêlé, le risque d'usure des câbles de commande est éliminé. Cela signifie moins de problèmes de maintenance et moins de temps d’arrêt.

Moins de pannes mécaniques: Les systèmes sans fil incluent souvent desoutils de diagnosticqui alertent les opérateurs ou le personnel de maintenance des problèmes avant qu'ils ne deviennent graves, contribuant ainsi à éviter des réparations coûteuses.

Remplacement de câble moins fréquent: Sans câbles à gérer, il y a une réduction du coût et des efforts nécessaires pour remplacer les câbles et effectuer des inspections régulières des connexions électriques.

5. Ergonomie et confort améliorés

Fatigue réduite de l’opérateur: Les télécommandes sans fil sont conçues pour être ergonomiques et légères, réduisant ainsi la tension et la fatigue de l'opérateur. Les opérateurs peuvent contrôler les fonctions de la grue sans avoir à se trouver à proximité d'équipements lourds ou à déplacer physiquement des commandes encombrantes.

Contrôle à distance de plusieurs grues: Les systèmes avancés permettent aux opérateurs de contrôler plusieurs grues simultanément ou séquentiellement, améliorant ainsi la flexibilité tout en maintenant une distance de sécurité.

6. Intégration et évolutivité faciles

Modernisation des grues existantes : Les systèmes de commande sans fil peuvent souvent être installés sur des grues existantes sans nécessiter de modifications majeures de la structure ou des systèmes électriques de la grue, ce qui en fait une mise à niveau-rentable.

Systèmes évolutifs: De nombreux systèmes de grues sans fil sont modulaires et peuvent être facilement intégrés à d'autres systèmes dans une usine ou un entrepôt. Ils peuvent être adaptés pour contrôler des grues supplémentaires ou d'autres machines selon les besoins.

7. Risque réduit d'erreurs de l'opérateur

Contrôles simplifiés : Les télécommandes sans fil sont souvent conçues avec des interfaces-conviviales, comprenant des boutons, des joysticks ou des écrans tactiles- faciles à comprendre-. Cela réduit le risque d'erreurs de l'opérateur causées par des systèmes de contrôle complexes ou difficiles-à utiliser-.

Contrôle de précision: La possibilité d'ajuster plus précisément les mouvements de la grue permet un positionnement plus précis des charges, réduisant ainsi les risques d'accidents ou de mauvais placements.

8. Un meilleur contrôle sur les fonctions de la grue

Contrôle de vitesse variable: De nombreux systèmes sans fil permettent aux opérateurs d'ajuster la vitesse des mouvements de la grue, ce qui est important lors de la manipulation de matériaux sensibles ou fragiles.

Fonctionnalité de démarrage/arrêt progressif: Les télécommandes sans fil peuvent avoir des fonctionnalités qui permettent des mouvements de démarrage et d'arrêt progressifs, ce qui est idéal lors du levage ou du placement de charges lourdes pour éviter les mouvements saccadés.

9. Amélioration de la communication et de la coordination

Collaboration avec les membres de l'équipe: Les opérateurs peuvent se déplacer librement et communiquer avec les autres personnels sans avoir à quitter leur poste ni interrompre leur travail. Ceci est particulièrement avantageux dans les environnements très fréquentés où plusieurs personnes sont impliquées dans le déplacement de charges volumineuses ou complexes.

Contrôle centralisé: Plusieurs grues ou machines peuvent être contrôlées à partir d'un emplacement central grâce à une connectivité sans fil, ce qui facilite la synchronisation des tâches et des opérations sur de vastes zones.



Applications des ponts roulants télécommandés sans fil

Les ponts roulants télécommandés sans fil ont des applications répandues dans une variété d'industries en raison de leur flexibilité, de leurs caractéristiques de sécurité et de leur facilité d'utilisation. Voici quelques-uns des principaux secteurs et environnements dans lesquels ils sont couramment utilisés :

1. Usines de fabrication et industrielles

Levage d'équipement lourd: Les ponts roulants sans fil sont idéaux pour soulever et déplacer de grosses machines, des équipements lourds et des matériaux, en particulier dans les usines ou les chaînes de montage.

Manipulation de précision: Dans les processus de fabrication, tels queautomobileouélectroniqueproduction, un levage et un placement précis des composants sont nécessaires. Les commandes sans fil permettent une manipulation facile des matériaux ou pièces délicats.

Manutention des matériaux: Les grues sont utilisées pour soulever, empiler et déplacer des matières premières, des bobines de métal ou d'autres articles en vrac dans une usine ou un entrepôt.

2. Entrepôts et centres de distribution

Stockage et récupération: Les ponts roulants sont utilisés pour déplacer des palettes ou de grands conteneurs de marchandises depuis les étagères de stockage vers les zones de livraison, garantissant une distribution rapide et efficace.

Cross-docking : Dans les environnements où les produits sont transférés directement entre les véhicules de transport sans stockage-à long terme, les ponts roulants dotés de commandes sans fil offrent des temps de chargement et de déchargement rapides.

3. Chantiers de construction

Levage de charges lourdes: Les grues à distance sans fil sont utilisées pour soulever et déplacer des matériaux de construction tels que des poutres en acier, des dalles en béton et des éléments de construction préfabriqués.

Travail en haute-altitude: Les ponts roulants sont souvent utilisés pour des tâches à des hauteurs importantes, telles que le placement de matériaux de toiture ou d'équipements de levage sur des échafaudages ou des étages supérieurs de bâtiments.

Mobilité des sites: La commande sans fil permet aux grutiers de se positionner aux endroits les plus sûrs et les plus efficaces sur des chantiers de construction dynamiques et très fréquentés.

4. Ports et chantiers navals

Chargement et déchargement des navires : Dans les ports, des ponts roulants télécommandés sans fil-sont utilisés pour soulever des conteneurs lourds et des marchandises hors des navires, facilitant ainsi un mouvement efficace et rapide des marchandises.

Manutention de bateaux et de navires : Dans les chantiers navals, les grues peuvent être utilisées pour déplacer de grandes parties de bateaux ou des navires entiers, notamment lors des opérations de cale sèche-ou de maintenance.

5. Aciéries et fonderies

Mouvement de matériaux lourds: Dans les aciéries, les grues sont utilisées pour manipuler et déplacer de grosses billettes, rouleaux et brames métalliques, souvent dans des conditions chaudes ou dangereuses. La télécommande sans fil offre une plus grande sécurité aux opérateurs dans de tels environnements.

Manipulation du métal en fusion: Dans les fonderies, les grues sont utilisées pour manipuler des conteneurs de métal en fusion. La possibilité de contrôler la grue à une distance sûre garantit la sécurité de l'opérateur.

6. Industrie automobile

Assistance à la chaîne d'assemblage: Dans les usines de fabrication automobile, des ponts roulants à commande sans fil sont utilisés pour soulever et transporter des pièces automobiles le long de la chaîne de montage.

Manutention des carrosseries: Les grues sans fil aident à déplacer les carrosseries à travers différentes étapes du processus de production, réduisant ainsi le temps et la main d'œuvre nécessaires à l'assemblage des véhicules.

7. Aérospatiale et aviation

Assemblage d'avions: Les ponts roulants sont utilisés pour transporter de grandes pièces et sections d'avions lors de l'assemblage. La possibilité de contrôler la grue à distance offre une précision accrue dans la manipulation de ces composants volumineux et complexes.

Gestion des composants: Le levage de pièces et d'équipements aérospatiaux délicats avec précision est essentiel pour les tâches d'assemblage et de réparation dans l'aviation.

8. Industries minières et lourdes

Manutention de matériaux en vrac: Dans les opérations minières, les ponts roulants sont utilisés pour transporter et manipuler de grandes quantités de minerai, de charbon et d'autres matériaux extraits.

Assistance pour machines lourdes : Les grues télécommandées sans fil-sont utilisées pour manipuler des équipements miniers lourds ou déplacer de gros échantillons géologiques d'une zone à une autre.

9. Laboratoires de recherche

Manipulation de matériaux sensibles : Dans les laboratoires, en particulier ceux qui manipulent des équipements volumineux ou lourds (tels que des expériences de physique des hautes-énergies ou des tests de matériaux), les grues à commande sans fil-assurent une manipulation sûre et précise des instruments sensibles ou encombrants.



Leprocessus de productiond'unPont roulant télécommandé sans filimplique plusieurs étapes complexes, de la conception et de l’ingénierie à l’assemblage et aux tests. Ces étapes garantissent que la grue répond aux normes de sécurité, d'efficacité et de performance nécessaires pour les opérations lourdes-. Vous trouverez ci-dessous une description détaillée du processus de production typique d’un pont roulant télécommandé sans fil :

1. Conception initiale et ingénierie

Analyse des besoins:

Avant le début de la production, les ingénieurs rencontrent le client pour comprendre les exigences spécifiques, notamment la capacité de charge, la portée, la hauteur de levage et l'environnement opérationnel (par exemple, intérieur/extérieur, conditions de température).

Ces exigences influencent la conception des composants clés tels que le pont de la grue, le palan, le système de télécommande et les éléments structurels.

Conception conceptuelle:

Les ingénieurs créentconceptionsen fonction des spécifications requises. Cette étape consiste à déterminer la disposition de la grue, la disposition des composants et l'intégrité structurelle.

Des calculs préliminaires sont effectués pour garantir que la grue peut gérer les capacités de charge spécifiées et fonctionner en toute sécurité dans diverses conditions de travail.

Modélisation 3D et CAO:

En utilisant-Conception assistée par ordinateur (CAO)logiciel, la grue est modélisée en 3D, permettant aux ingénieurs de visualiser la conception, de vérifier les défauts de conception et d'optimiser la disposition.

Cette étape comprend également l'intégration du système de contrôle sans fil et sa compatibilité avec le système électrique de la grue.

2. Fabrication de composants structurels

Sélection des matériaux:

Les principaux composants structurels de la grue (par exemple,pont, chariot, cadre de levage) sont généralement constitués de matériaux à haute résistance-acier. L'acier est choisi en fonction de sa résistance, de sa durabilité et de sa capacité à supporter de lourdes charges.

Les matériaux proviennent des spécifications requises, incluant souventplaques d'acier, poutres, poutres, etcomposants renforcés.

Couper et façonner:

L'acier est découpé en formes et tailles spécifiques à l'aide demachines à découper, tel quedécoupe laser, coupage au plasma, oudécoupe au jet d'eau, en fonction de la précision requise.

Pour les composants plus gros,presses hydrauliquespeut être utilisé pour façonner des pièces métalliques, en garantissant qu'elles respectent les dimensions et les tolérances requises.

Soudage et assemblage:

Les composants structurels sont soudés ensemble pour former lepont, chariot, etcadres de levage. Des soudeurs qualifiés effectuentsoudage à l'arcouSoudage MIG/TIGpour garantir des joints solides et fiables.

L'assemblage des composants du pont et du chariot implique généralementalignement de précisionpour assurer un mouvement et un équilibre appropriés pendant le fonctionnement.

3. Production de mécanismes de levage

Conception du palan:

Lesystème de levagese compose d'unmoteur, tambour, câble ou chaîne métallique, et d'autres composants commeinterrupteurs de fin de course.

Les moteurs sont choisis en fonction de la capacité de levage et de la vitesse requises. UNboîte de vitesseest souvent ajouté pour contrôler la vitesse et le couple du système de levage.

Fabrication de composants de levage:

Moteur de levage: Le moteur électrique est souventmoteur à induction à cage d'écureuil-ou unMoteur à courant continu, en fonction de la conception et de la capacité de la grue.

Câble métallique ou chaîne : Pour les applications-à usage intensif,câbles en aciersont utilisés pour soulever des charges, tandis que pour des applications plus légères,chaînespeut être utilisé.

Tambour et poulie: Ces composants aident à guider la corde et assurent un mouvement fluide lorsque la charge est levée.

Assemblage du palan:

Une fois toutes les pièces fabriquées, elles sont assemblées pour former un système de levage complet. Lemoteur, tambour, etcâble métalliquesont montés sur un cadre qui s'adapte sur lechariotde la grue.

Cet assemblage est testé pour l’alignement, le bon fonctionnement et la manipulation de la charge.

4. Développement d’un système de télécommande sans fil

Conception de la télécommande:

Letélécommande sans filest un élément essentiel de la fonctionnalité de la grue. L'équipe de conception développe uninterface-convivialeavecboutonsoumanettes de jeupour contrôler les mouvements de la grue (montée/descente, avant/arrière, arrêt d'urgence, etc.).

La télécommande est également conçue avecgamme, force du signal, etdurée de vie de la batterieà l'esprit, en veillant à ce qu'il réponde aux exigences opérationnelles de la grue.

Intégration du système de radiofréquence (RF):

LeModule de communication RFest intégré à la fois dans lepanneau de commande de grueet letélécommande. Cela implique d’intégrerémetteurs-récepteurset configurer le protocole de communication (par exemple,433 MHzou2,4 GHz) pour garantir une communication sécurisée et stable.

Celle de la grueunité de contrôlereçoit le signal sans fil et le traduit en mouvement mécanique, contrôlant le palan, le chariot et le pont.

Caractéristiques de sécurité:

La télécommande comprenddispositifs de sécurité, comme unbouton d'arrêt d'urgence, avertissement de surcharge, etprotection contre la perte de signal, ce qui garantit que la grue fonctionne en toute sécurité et dans les limites de sa capacité nominale.

5. Fabrication de systèmes électriques

Alimentation et câblage:

La grue est alimentée parsystèmes électriques industriels, allant généralement de220V à 480Ven fonction de la taille et de la capacité de charge de la grue.

Câblesetfilssont soigneusement acheminés à travers le cadre de la grue, reliant les moteurs, les systèmes de contrôle, les capteurs et l'unité de commande sans fil.

Spécialisésystèmes de connecteurssont utilisés pour garantir une alimentation sûre et fiable à toutes les pièces mobiles.

Installation du panneau de commande:

Lepanneau de commande principalest installé sur la grue ou dans la zone de l'opérateur. Il peut inclure des fonctionnalités supplémentaires telles qu'unécran d'affichage, contrôles de vitesse, etboutons de commande d'urgence.

Contrôleurs logiques programmables (PLC)ou des systèmes similaires sont utilisés pour gérer les opérations de la grue, notamment en surveillant les données de charge, en contrôlant la vitesse et en garantissant que les protocoles de sécurité sont suivis.

6. Assemblage de la grue

Assemblage du cadre principal:

Les composants assemblés, tels que le pont, le chariot, le palan et les systèmes électriques, sont combinés pour créer la structure finale du pont roulant.

Lerails de pistesont installés et la grue est montée dessus pour les tests.

Roues et roulementssont installés pour permettre un mouvement fluide le long de la piste.

Installation du système de contrôle sans fil:

Le système de commande sans fil est connecté au port de la gruepanneau électrique. L'unité de commande est configurée pour s'interfacer avec le système de commande de la grue.moteurs, hisser, etsystèmes de mouvement.

A essaiest effectuée pour assurer une bonne communication entre la grue et le système de télécommande.

7. Tests et calibrage

Tests initiaux:

La grue subit unsérie d'essaispour garantir que tous les composants fonctionnent ensemble comme prévu. Cela inclut le test dumécanisme de levage, mouvement du chariot, voyage sur le pont, etfonctionnement de la télécommande.

La grue est égalementcalibrépour s'assurer que tous les mouvements sont fluides et précis. Cela inclut l'ajustement duvitesse de levage, interrupteurs de fin de course, etprotocoles de sécurité.

Test de charge:

La grue est soumise àtests de chargepour vérifier sa capacité de levage et s'assurer qu'il peut supporter sa charge nominale sans dépasser les limites de sécurité. Ce test est crucial pour confirmer que la grue fonctionne efficacement et sans panne dans des conditions réelles-.

Le système de télécommande est testé pourfiabilité du signaletgamme, garantissant qu'il fonctionne correctement dans la plage spécifiée.

Tests de sécurité et de conformité:

La grue est testée pourprotection contre les surcharges, fonctions d'arrêt d'urgence, etfonctionnalités anti--anti-collision.

Il est également vérifié par rapport aux normes de l'industrie (par exemple,OIN, CE, ANSI), garantissant qu'il répond aux certifications de sécurité et réglementaires requises.

8. Inspection finale et contrôle qualité

Inspection visuelle: Chaque grue est minutieusement inspectée pourintégrité structurelle, qualité du soudage, etprécision d'assemblage.

Vérification des fonctionnalités: Une finaleessai fonctionnelest effectuée, où les opérateurs s'assurent que tous les systèmes (y compris la télécommande) sont pleinement opérationnels.

Documentation et certification: Une fois que la grue a réussi toutes les inspections et tests, l'unité est documentée et des certificats de conformité sont délivrés.

9. Expédition et installation

Expédition: La grue est démontée pour l'expédition (si nécessaire) et emballée soigneusement pour éviter tout dommage pendant le transport. Il est expédié chez le client.

Sur-Installation sur site : À son arrivée, la grue est remontée, installée et configurée sur-site par une équipe de professionnels. Lesystème de contrôle sans filest configuré et testé pour garantir un fonctionnement fluide.

10. Formation et transfert

Formation des opérateurs: Les opérateurs du client sont formés à l'utilisation du système de télécommande sans fil, à l'utilisation de la grue en toute sécurité et à la gestion des problèmes courants.

Remise finale: La grue est officiellement remise au client, accompagnée de toute la documentation nécessaire à son fonctionnement, des consignes de sécurité et des calendriers de maintenance.

Vue de l'atelier :

L'entreprise a installé une plateforme intelligente de gestion des équipements, et a installé 310 ensembles (ensembles) de robots de manutention et de soudage. Une fois le plan terminé, il y aura plus de 500 ensembles (ensembles) et le taux de mise en réseau des équipements atteindra 95 %. 32 des lignes de soudage ont été mises en service, 50 devraient être installées et le taux d'automatisation de l'ensemble de la gamme de produits a atteint 85 %.
