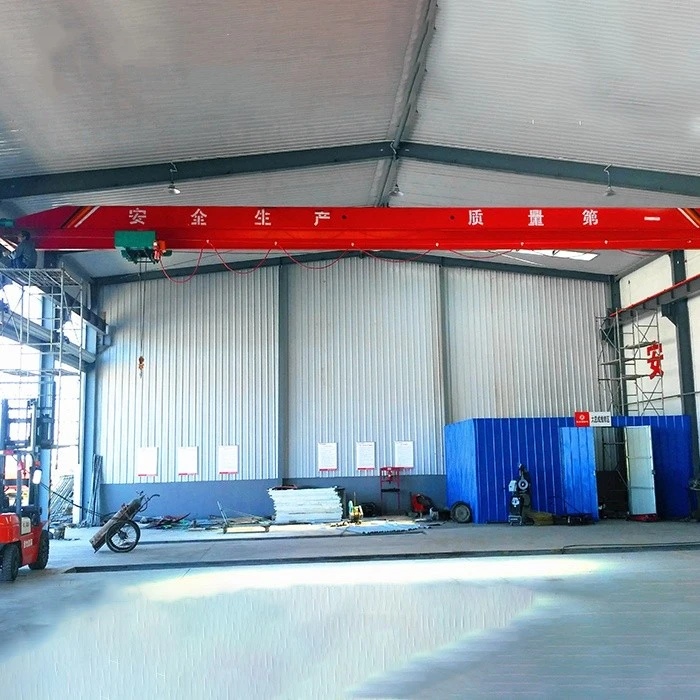

Grue de déplacement à poutre unique de type Ld

LeGrue de déplacement monopoutre de type LDest composé de plusieurs composants clés qui fonctionnent ensemble pour soulever, déplacer et abaisser efficacement les charges. Voici un aperçu deprincipaux composantsde ce type de grue :

1. Poutre (poutre principale):

Description: La poutre est la poutre horizontale qui forme la structure principale de la grue. Il est généralement composé deacierpour la solidité et la durabilité.

Fonction: Il supporte le palan et relie les camions d'extrémité. Il fournit le cadre principal pour soulever la charge.

2. Camions d'extrémité (chariots d'extrémité):

Description: Les chariots d'extrémité (également appelés chariots d'extrémité) sont montés aux deux extrémités de la poutre. Ils sont équipés de roues ou de rouleaux.

Fonction: Les chariots d'extrémité permettent à la grue de se déplacer le long des voies ou des rails. Ils sont propulsés par des moteurs qui déplacent toute la grue le long de la piste.

3. Palan (mécanisme de levage):

Description: Le palan est l'élément responsable du levage et de l'abaissement de la charge. Il comprend généralement un tambour ou une chaîne qui se déplace verticalement, propulsé par un moteur électrique.

Composants du palan:

Moteur de levage: Fournit la puissance nécessaire au levage et à l’abaissement.

Bobine ou tambour: Maintient la corde ou le câble qui soulève et abaisse la charge.

Chariot: Se déplace le long de la poutre, transportant le palan sur toute la longueur de la grue.

Fonction: Le palan est chargé de soulever la charge de haut en bas et de déplacer la charge horizontalement le long de la poutre.

4. Chariot:

Description: Le chariot est monté sur la poutre et maintient le palan. Il se déplace horizontalement le long de la poutre.

Fonction: Le chariot permet au palan de se déplacer sur toute la longueur de la grue pour soulever, déplacer et positionner la charge dans la zone de travail.

5. Piste (Rails):

Description: La piste est constituée de rails ou de pistes installés au plafond ou au sol. C'est le chemin sur lequel circulent les camions d'extrémité.

Fonction: La piste supporte le mouvement de l'ensemble de la grue sur une zone désignée, lui permettant de couvrir une large distance horizontale.

6. Cabine du grutier ou panneau de commande:

Description: La cabine de l'opérateur ou le panneau de commande est l'endroit où le grutier contrôle le mouvement de la grue. Dans certaines conceptions, l'opérateur peut être assis à l'intérieur d'une cabine, tandis que dans d'autres, le panneau de commande est externe.

Fonction: L'opérateur utilise les commandes pour déplacer la grue, monter et descendre le palan et effectuer les opérations nécessaires pour lever et positionner la charge.

7. Moteur électrique:

Description: Le moteur électrique alimente le palan, le chariot et les chariots d'extrémité. Il est relié aux différentes parties de la grue pour assurer le mouvement.

Fonction: Le moteur fournit l'énergie mécanique nécessaire au déplacement de la grue et à la réalisation des opérations de levage. Il alimente le mouvement des chariots d'extrémité et du chariot, ainsi que du palan.

8. Pont:

Description: Le pont fait référence à l'ensemble de la structure de la grue qui traverse la piste. Il comprend la poutre et les camions d'extrémité.

Fonction: Le pont supporte le chariot et le palan, leur permettant de se déplacer sur toute la portée de la zone d'exploitation de la grue.

9. Fins de course:

Description : Les interrupteurs de fin de course sont des dispositifs de sécurité installés sur la grue pour empêcher une course excessive-du chariot ou du palan.

Fonction: Ces interrupteurs garantissent que la grue ne dépasse pas les limites de ses limites de déplacement. Ils contribuent à prévenir les dommages mécaniques ou les accidents en arrêtant la grue si elle atteint la fin de sa course.

10. Système de contrôle (panneau de commande électrique):

Description: Le système de contrôle comprend le câblage électrique, les interrupteurs et les panneaux qui permettent au grutier de contrôler le mouvement de la grue. Il est généralement intégré dans unautomate programmable (API)pour une utilisation facile.

Fonction: Le système de contrôle permet à l'opérateur de contrôler la vitesse, la direction et le mouvement de la grue. Il comprend des fonctionnalités telles que les commandes de démarrage, d’arrêt, de levage et de mouvement du chariot.

11. Freins:

Description: La grue est équipée de freins pour arrêter le chariot, le palan ou les camions d'extrémité.

Fonction: Les freins sont essentiels pour contrôler le mouvement de la grue et garantir qu'elle reste en place lorsque cela est nécessaire. Les freins servent à la fois à arrêter la grue et à maintenir la charge en position.

.

12. Crochets ou accessoires de levage:

Description: Le crochet est le dernier composant utilisé pour relier réellement la grue à la charge. Des accessoires de levage tels que des élingues ou des pinces peuvent également être utilisés, selon le type de charge soulevée.

Fonction: Le crochet ou l'accessoire de levage est utilisé pour maintenir solidement la charge pendant son levage ou son déplacement.

13. Tampon (amortisseur):

Description : Les tampons sont des composants-absorbant les chocs placés aux extrémités de la trajectoire de déplacement de la grue.

Fonction: Ils évitent les chocs et impacts soudains lorsque les chariots d'extrémité atteignent la fin de leur course, garantissant un fonctionnement plus fluide et réduisant l'usure.

Résumé des principaux composants d’une grue monopoutre :

Poutre (poutre principale)

Fin des camions

Palan (mécanisme de levage)

Chariot

Piste (Rails)

Système de contrôle (cabine d'opérateur ou panneau de commande)

Moteur électrique

Pont (cadre de grue)

Fins de course

Freins

Crochets ou accessoires de levage

Tampon (amortisseur)

Ces composants travaillent ensemble pour rendre leGrue de déplacement monopoutre de type LDun outil efficace et fiable pour soulever et déplacer des charges en milieu industriel. Faites-moi savoir si vous souhaitez plus de détails sur le fonctionnement de l'une de ces pièces ou sur la manière dont elles sont entretenues !

Esquisser

Technique principale

Avantages de la grue mobile à poutre unique de type LD :

1. Coût-Efficace:

Coût initial inférieur: Par rapport aux grues bipoutre, la conception monopoutre est plus simple et plus abordable à fabriquer et à installer. Cela en fait une option idéale pour les entreprises disposant d’un budget ou celles qui ont besoin d’une fonctionnalité de levage de base.

Coûts de maintenance réduits: Avec moins de composants, les coûts de maintenance et d'entretien d'une grue monopoutre sont généralement inférieurs.

2. Conception compacte:

La structure monopoutre prend moins de place qu’une grue bipoutre, ce qui est avantageux pour les environnements où l’espace est limité.

Sa conception légère facilite également son installation dans des espaces plus petits ou plus confinés, tels que des ateliers ou de petits entrepôts.

3. Efficace pour le levage léger à moyen:

Les grues de type LD sont parfaites pourlevage léger à moyen-, manipulant généralement des charges de1 à 20 tonnes. Cela les rend adaptés à la plupart des tâches de levage générales dans ces gammes de poids.

4. Facilité d'utilisation:

-Contrôles conviviaux: Ces grues sont relativement faciles à utiliser avec des commandes de base, ce qui signifie moins de temps de formation pour les grutiers.

La conception simple permet un contrôle facile des fonctions de levage et de déplacement.

5.Installation plus rapide:

En raison de la structure plus simple, le temps d'installation est plus court que celui des systèmes de grue plus complexes. Cela peut être particulièrement important pour les industries qui ont besoin de délais d’exécution rapides.

6. Normes de sécurité élevées:

Malgré leur conception plus simple, les grues LD sont toujours équipées des fonctions de sécurité nécessaires telles queinterrupteurs de fin de course, freins, ettampons. Ceux-ci garantissent un fonctionnement sûr et préviennent les accidents.

Le fonctionnement à faible-vitesse de la plupart des grues LD contribue également à des déplacements plus sûrs.

7. Faible consommation d'énergie:

Grâce à leur conception plus légère et à leurs pièces mobiles moins complexes, les grues LD peuvent consommer moins d'énergie que les grues bipoutre, ce qui les rend plus-énergétiques.

8.Flexibilité dans les applications:

Les grues LD sontpolyvalentet peut être utilisé dans diverses industries avec des besoins différents, offrant une solution de levage fiable pour un large éventail de tâches.

Applications de la grue mobile à poutre unique de type LD :

1.Installations manufacturières et industrielles:

Lignes d'assemblage: Les grues LD sont souvent utilisées pour déplacer des matériaux et des produits le long des chaînes de montage, où une capacité de levage modérée est suffisante.

Manutention de machines: Pour la manipulation de pièces et d'équipements de machines au sein de l'usine de fabrication.

2.Entrepôts:

Dans les entrepôts, oùmarchandises légères à moyennesdoivent être déplacés, les grues LD sont couramment utilisées pour soulever des palettes, des conteneurs ou des stocks d'une zone à une autre.

3. Travaux d’entretien et de réparation:

Ces grues sont idéales pouropérations d'entretien, comme soulever et déplacer des pièces de machinerie lourde pour les réparer ou les remplacer.

4. Chantiers de construction:

Matériaux de construction légers : Pour les chantiers de construction nécessitant des capacités de levage modérées, les grues LD peuvent manipuler des matériaux tels que des poutres en acier, des blocs de béton et d'autres composants de poids moyen.

Ils sont souvent utilisés dansatelierssur les chantiers de construction pour assembler ou préparer des composants pour des structures plus grandes.

5.Aciéries:

Dansfabrication d'acier, les grues LD sont utilisées pour la manutentionferraille, plaques d'acieret d'autres matériaux qui ne sont pas trop lourds pour la capacité de levage de la grue.

6. Expédition et ports:

Dans les ports et quais, ces grues peuvent se déplacerconteneursoucargaison légèreà travers la zone de chargement et de déchargement, souvent utilisé pour les petits navires.

7.Usines à papier:

Dansinstallations de production de papier, les grues LD peuvent être utilisées pour manipuler des rouleaux de papier et d'autres matériaux comme la pâte de bois.

8.Petites usines et ateliers:

De nombreuses petites entreprises et ateliers utilisent ces grues pour le levageéquipement, outils, etmatières premièresdans l'atelier. Leur conception compacte et leur simplicité les rendent idéales pour de tels espaces.

9. Industrie automobile:

Assemblage et fabrication: Dans l'industrie automobile, les grues LD sont utilisées pour déplacer des pièces automobiles ou des matériaux sur la chaîne de production, comme le levagemoteurs, châssis, oupanneaux de carrosserie.

10. Manutention des matériaux:

Zones de stockage: Dans les milieux industriels où des matériaux tels quetiges d'acier, poutres en bois, oufeuilles de plastiquesont stockés, les grues LD peuvent vous aider à les déplacer facilement.

Ils sont habitués àempiler, déplacer et organisermatériaux au sein d’une installation, en particulier dans les zones qui ne nécessitent pas une capacité de levage élevée.

Leprocessus de productiond'unGrue de déplacement monopoutre de type LDimplique plusieurs étapes clés, de la conception et de la sélection des matériaux à la fabrication, l'assemblage et les tests. Voici un aperçu des étapes impliquées dans la production d'une grue monopoutre :

1. Conception et ingénierie:

Concept initial: Le processus de conception commence par la compréhension des exigences spécifiques du client ou de l'application envisagée. Cela inclut lecapacité de charge, portée, hauteur de levage, vitesse, et toute autre caractéristique spécifique (par exemple, types de moteurs, système de contrôle).

Conception structurelle: Les ingénieurs conçoivent la structure de la grue, en s'assurant qu'elle peut supporter la charge requise tout en restant sûre et efficace. Cela inclut la conception dupoutre, camions de fin, mécanisme de levage, etsystème de piste.

Modélisation CAO: Les composants de la grue sont modélisés à l'aide-Conception assistée par ordinateur (CAO)Logiciel pour garantir des mesures et un ajustement précis. La conception est soumise à une analyse des contraintes pour vérifier les faiblesses potentielles.

Sélection des matériaux: Matériaux adaptés, principalementacierpour la structure et les composants, sont sélectionnés en fonction de leur résistance, de leur durabilité et de leur-efficacité économique. Les matériaux doivent être conformes aux normes de l'industrie en matière de sécurité et de performance.

2. Approvisionnement en matériel:

Plaques et profilés en acier: De grandes plaques et poutres en acier sont achetées pour la poutre, les chariots d'extrémité et la structure de support de la grue.

Composants électriques: Les moteurs électriques, les panneaux de commande, les interrupteurs de fin de course et autres composants électriques proviennent de fournisseurs.

Autres composants: Ceux-ci comprennent les roues des chariots d'extrémité, le tambour ou la chaîne du palan, les crochets de levage, les tampons et les freins.

3. Fabrication et fabrication:

Couper et façonner: Les plaques d'acier et les poutres sont coupées aux dimensions requises en fonction des spécifications de conception. Les machines CNC (Computer Numerical Control) sont souvent utilisées pour une découpe précise.

Soudage: Les différents composants en acier, tels que la poutre, les chariots d'extrémité et la structure du pont, sont soudés ensemble. Le soudage doit être effectué avec soin pour garantir l’intégrité structurelle de la grue. Une attention particulière est portée aux articulations et aux connexions pour supporter des contraintes élevées lors des opérations de levage.

Forage et alésage: Des trous sont percés aux endroits appropriés pour les boulons, vis et autres fixations qui maintiendront les pièces de la grue ensemble.

Usinage: Certaines pièces, telles que les engrenages, les poulies ou les arbres, peuvent devoir être usinées selon des tolérances spécifiques pour garantir un fonctionnement fluide et une compatibilité avec d'autres composants.

4. Assemblage du palan:

Construction de palans: Le palan, qui comprend le tambour, le câble, le moteur électrique et le système d'engrenages, est assemblé séparément. Le tambour est monté sur le châssis du palan et le moteur est connecté au système d'engrenages.

Construction de chariots: Le palan est ensuite monté sur lechariot, qui se déplace le long de la poutre. Le chariot est équipé de roues ou de roulettes qui permettent un déplacement fluide.

Tester le mécanisme de levage: Le mécanisme de levage est testé pour garantir qu'il peut soulever la charge souhaitée sans problèmes tels qu'une friction excessive ou une instabilité.

5. Ensemble de camions d'extrémité et de pont:

Assemblage du camion final: Lecamions de fin, qui sont responsables du support et du déplacement de l'ensemble de la grue, sont assemblés. Ceux-ci incluent les roues, les moteurs et les cadres qui maintiennent la poutre en place.

Assemblage du pont: La poutre (poutre principale) est montée sur les bogies d'extrémité pour former le pont. Cette partie de la grue s'étend sur la piste et supporte le palan et le chariot.

Alignement de la piste: Le pont de la grue est aligné avec lerails de pistepour assurer un mouvement fluide de la grue le long de la voie.

6. Intégration du système électrique:

Panneau de câblage et de commande: Les composants électriques, y compris le panneau de commande, le câblage du moteur et les interrupteurs de fin de course, sont installés. Le panneau de commande permet aux opérateurs de contrôler le mouvement, la vitesse et les fonctions de sécurité de la grue.

Installation du moteur: Les moteurs du palan, du chariot et des chariots d'extrémité sont installés et connectés au système électrique.

Contrôles de test: Le panneau de commande est testé pour garantir que toutes les fonctions (par exemple, levage, déplacement, freinage) fonctionnent comme prévu.

7. Peinture et protection contre la corrosion:

Préparation des surfaces: Les composants de la grue sont nettoyés et la rouille ou les débris sont enlevés avant de peindre. Cela se fait généralement avecsablageou d'autres méthodes abrasives.

Apprêt et peinture : Un produit-résistant à la corrosionapprêtest appliqué sur toutes les surfaces en acier, suivi de l'application d'unpeinture protectrice. La peinture aide à protéger la grue des facteurs environnementaux tels que l’humidité et la poussière.

8. Assemblage et tests finaux:

Assemblage de grue: Tous les composants (poutre, sommiers, palan, chariot, piste) sont assemblés entre eux. Cela se fait généralement dans un grand atelier où la grue peut être entièrement construite.

Tests initiaux: La grue est testée pour ses fonctions de base, telles que le déplacement sur les rails, le levage et le freinage. Cela comprend :

Test de charge: La grue est testée avec une charge pour garantir qu'elle peut soulever et déplacer en toute sécurité le poids souhaité sans aucun problème structurel.

Tests de vitesse et de sécurité: Les fonctions de vitesse, de contrôle et de sécurité de la grue sont testées, y compris les fins de course, les freins et les fonctions d'arrêt d'urgence.

Vérification de l'alignement: L'alignement du palan et du chariot est vérifié pour garantir le bon fonctionnement.

9. Contrôle qualité et inspection:

Contrôle dimensionnel: La grue est inspectée pour s'assurer qu'elle répond à toutes les spécifications et tolérances requises.

Tests d'intégrité structurelle: Une inspection approfondie est effectuée pour garantir que les composants structurels ont été correctement soudés et peuvent résister à la charge prévue.

Test du système électrique: L'ensemble du système électrique est vérifié pour garantir le bon câblage, le fonctionnement des moteurs et la communication entre les composants.

10. Expédition et installation:

Emballage et expédition: Une fois la grue entièrement assemblée et testée, elle est emballée pour être expédiée au client. Selon sa taille, la grue peut être expédiée en pièces détachées pourassemblage sur-site.

Sur-Installation sur site: La grue est transportée jusqu'au site d'installation, où elle est assemblée et installée sur les rails. Une équipe de techniciens qualifiés effectue l'assemblage final, notamment l'alignement des chenilles et la vérification du bon déplacement de la grue sur la piste.

Tests finaux: La grue est à nouveau testée sur le site d'installation pour garantir que tout fonctionne correctement et que les protocoles de sécurité sont respectés.

11. Formation et transfert:

Formation des opérateurs: Les grutiers et le personnel de maintenance sont formés à l'utilisation et à l'entretien sécuritaires de la grue.

Documentation: Le client reçoit tout le nécessairedocumentation, y compris les manuels d'utilisation, les consignes de sécurité et les instructions de maintenance.

Vue de l'atelier :

L'entreprise a installé une plateforme intelligente de gestion des équipements, et a installé 310 ensembles (ensembles) de robots de manutention et de soudage. Une fois le plan terminé, il y aura plus de 500 ensembles (ensembles) et le taux de mise en réseau des équipements atteindra 95 %. 32 des lignes de soudage ont été mises en service, 50 devraient être installées et le taux d'automatisation de l'ensemble de la gamme de produits a atteint 85 %.
