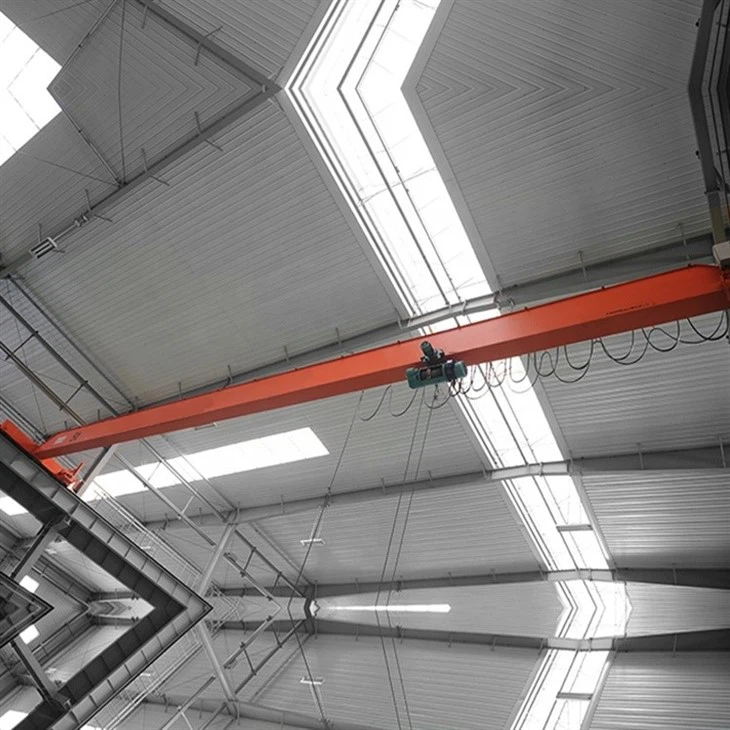

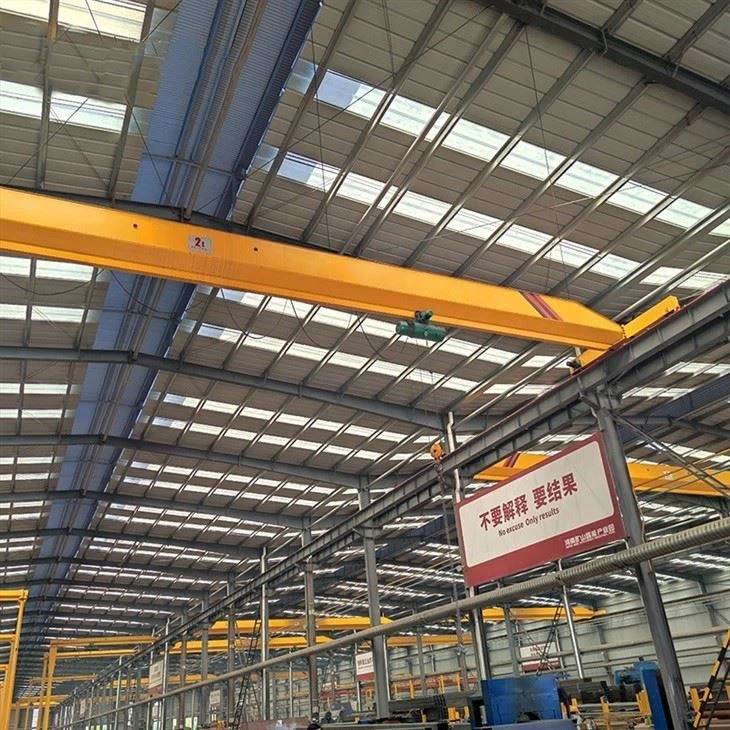

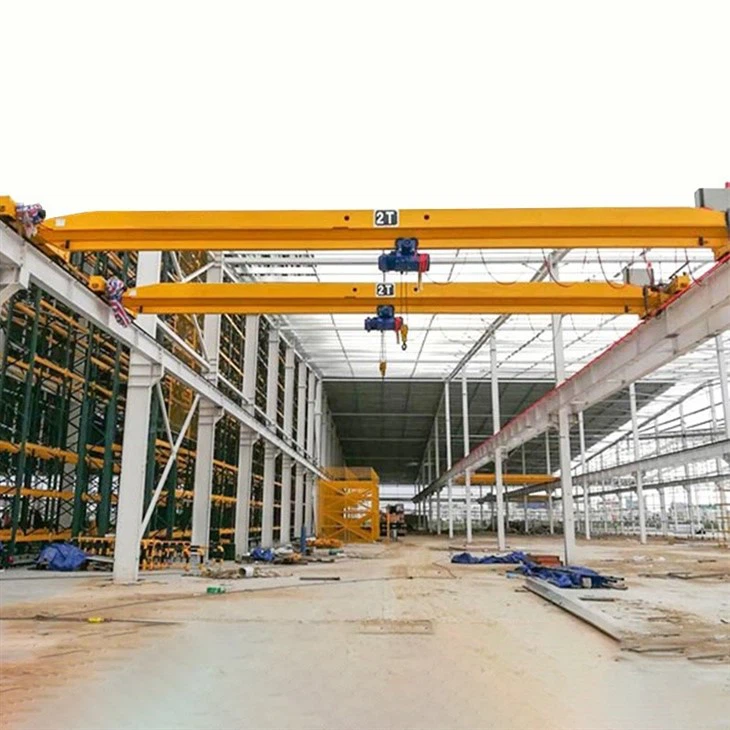

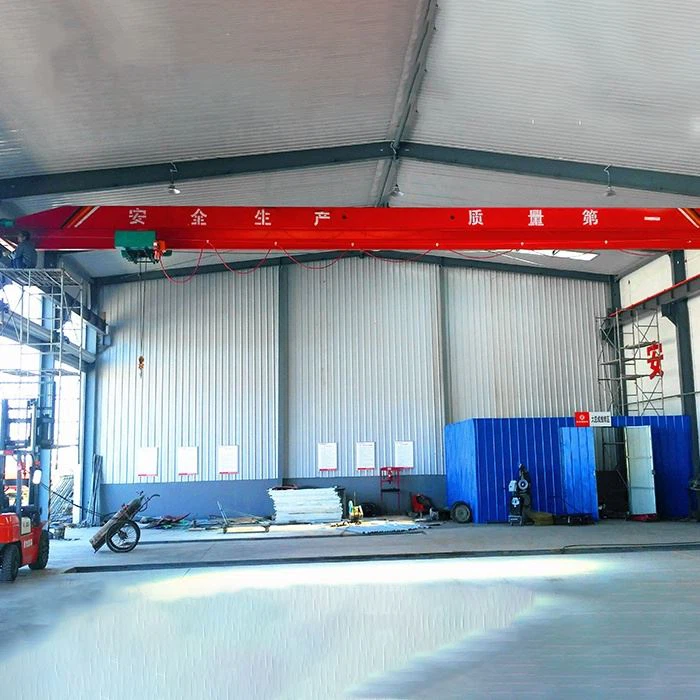

Pont roulant monopoutre de type Lda

LePont roulant monopoutre de type LDAse compose de plusieurs composants clés qui fonctionnent ensemble pour soulever, déplacer et positionner efficacement des charges lourdes. Voici une présentation des principales parties de la grue :

1. Poutre simple (poutre principale)

Description: La poutre horizontale qui traverse l'espace de travail. Il fournit le support structurel de la grue et supporte le palan et le chariot.

Matériel : généralement fabriqué à partir d'acier à haute-résistance pour garantir durabilité et fiabilité.

Fonction: Transporte la charge et transfère le poids aux rails de support.

2. Camions d'extrémité (chariots d'extrémité)

Description: Ce sont les composants à chaque extrémité de la poutre unique. Ils se composent de roues, d'essieux et de moteurs d'entraînement (le cas échéant), permettant à la grue de se déplacer le long des poutres de roulement.

Fonction: Soutenir la poutre et lui permettre de se déplacer le long du système de piste.

Composants:

Roues: Laisser la grue se déplacer le long des rails.

Essieux: Connectez les roues et assurez un fonctionnement fluide.

Moteurs d'entraînement: Certains modèles sont équipés de moteurs qui facilitent le mouvement de la grue le long des rails.

3. Hisser

Description: Le mécanisme de levage qui soulève et abaisse la charge. Dans une grue LDA, le palan est généralement monté sur le chariot et se déplace le long de la poutre.

Composants:

Moteur: Alimente le palan pour lever et abaisser la charge.

Tambour ou chaîne: Utilisé pour enrouler et dérouler le câble ou la chaîne du palan pour soulever des objets.

Accrocher ou saisir: La partie qui s'attache réellement à la charge soulevée.

Fonction: Responsable du levage vertical de la charge.



4. Chariot

Description: La structure qui maintient le palan et se déplace le long de la monopoutre.

Fonction: Le chariot déplace le palan d'une extrémité à l'autre de la poutre, permettant à la grue de couvrir toute la travée.

Composants:

Moteur: Entraîne le mouvement du chariot le long de la poutre.

Roues: Rouler le long de la poutre, permettant un mouvement horizontal.

5. Poutres de piste (rails)

Description: Le système de rails fixes qui court le long du plafond ou sur le sol, fournissant le chemin pour le mouvement de la grue.

Fonction: Servir de voie sur laquelle se déplace la grue. Les poutres de piste sont installées parallèlement à l'espace de travail.

Espèces:

Plafond-monté: La grue est montée au plafond, permettant d'installer les rails en hauteur.

Montage au sol-: La grue roule au sol sur des systèmes de rails.



6. Système de contrôle

Description: Le système qui permet à l'opérateur de contrôler le mouvement, le levage et les fonctions de sécurité de la grue.

Espèces:

Contrôle suspendu: Une commande filaire avec boutons pour le fonctionnement de la grue.

Télécommande sans fil: Permet aux opérateurs de contrôler la grue à distance.

Contrôle cabine: Dans les grues plus grandes, une cabine d'opérateur peut être utilisée pour le contrôle.

Fonctions: Contrôle la montée et la descente de la charge, le mouvement du chariot et le déplacement de la grue le long des rails.

7. Système électrique

Description: Les composants électriques qui alimentent les moteurs, le palan et le système de contrôle.

Fonction: Fournit l'énergie électrique nécessaire au mouvement, au levage et à d'autres fonctions de la grue.

Composants:

Transformateur: Abaisse la tension de l'alimentation principale jusqu'aux niveaux requis par la grue.

Fils et câbles: Distribuer l'énergie aux divers composants de la grue.

Fusibles et disjoncteurs: Protégez le système électrique de la grue contre les dommages dus à une surcharge ou à des pannes.

.

8. Interrupteurs de fin de course et dispositifs de sécurité

Description: Dispositifs de sécurité qui empêchent la grue de dépasser ses limites de déplacement ou de fonctionner en dehors des paramètres de sécurité.

Fonction:

Fin de course : Empêchez la grue de trop-déplacer le long de la piste.

Limiteurs de surcharge: Empêchez la grue de soulever des charges au-delà de sa capacité.

Arrêt d'urgence: Un système manuel ou automatique pour arrêter immédiatement le fonctionnement de la grue en cas d'urgence.

Freins: Assurez-vous que le palan et le chariot peuvent être arrêtés et maintenus en toute sécurité en cas de besoin.

9. Cadre structurel et supports

Description: Le châssis de la grue, composé de poutres et de supports qui maintiennent la poutre, le palan et d'autres composants en place.

Fonction: Fournit la structure globale et le support pour le fonctionnement de la grue. Cela peut inclure des supports de montage et des raidisseurs pour assurer la stabilité et la sécurité.

Esquisser



Technique principale



Avantages du pont roulant monopoutre de type LDA

Rentable-

La grue de type LDA est plus abordable que les grues bipoutres, principalement parce qu'elle utilise une seule poutre pour le support, réduisant ainsi les coûts de matériaux et de fabrication.

Conception compacte

Sa conception monopoutre le rend plus compact et plus léger. Ceci est particulièrement utile dans les environnements avec un espace aérien limité ou lorsque l'installation de la grue doit être aussi discrète que possible.

Facile à installer

En raison de sa structure plus simple, la grue LDA est relativement facile et rapide à installer. Ceci est avantageux en termes de temps d’installation et de coût d’installation.

Fonctionnement efficace

La grue est conçue pour un fonctionnement fluide et précis, ce qui améliore l'efficacité du flux de travail. Il peut être utilisé avec un minimum d'effort, grâce à des fonctionnalités telles que des palans électriques et des télécommandes.

Coûts de maintenance réduits

Avec moins de composants qu'une grue bipoutre, la grue LDA présente moins de risques de dysfonctionnements complexes, ce qui peut réduire les coûts de maintenance et les temps d'arrêt.

Flexibilité et polyvalence

La grue peut être personnalisée pour différentes capacités de levage (généralement jusqu'à 10 tonnes), ce qui la rend polyvalente pour diverses applications. Il peut également être équipé de différents types de palans selon les besoins spécifiques de l’industrie.

Économie d'espace-

Puisqu'elle fonctionne généralement sur des rails ou des poutres suspendues, la grue n'occupe pas beaucoup d'espace au sol, ce qui la rend idéale pour les environnements avec un espace au sol limité.

Efficacité énergétique

Les grues LDA sont souvent équipées de moteurs et de systèmes-économes en énergie, ce qui contribue à réduire la consommation d'énergie et les coûts opérationnels.

Caractéristiques de sécurité

La grue peut être équipée de systèmes de sécurité tels que des limiteurs de surcharge, des boutons d'arrêt d'urgence et des interrupteurs de fin de course pour prévenir les accidents et garantir des opérations sûres.



Applications du pont roulant monopoutre de type LDA

Ateliers et petites usines de fabrication

Dans les ateliers de petite et moyenne taille-, ces grues sont souvent utilisées pour soulever et déplacer des matières premières, des composants ou des produits finis dans l'installation.

Entrepôts et installations de stockage

Les grues LDA sont idéales pour les entrepôts qui doivent soulever et transporter des marchandises lourdes ou des colis. Leur capacité à fonctionner dans des espaces restreints et à gérer des charges plus légères les rend utiles pour les opérations de manutention et de stockage.

Lignes d'assemblage

Dans l’industrie légère et les chaînes d’assemblage, la grue LDA est utilisée pour les pièces et machines mobiles. Sa conception légère le rend idéal pour soulever des composants ou des objets plus petits de manière simple et efficace.

Chargement et déchargement

Ces grues sont également couramment utilisées pour charger et décharger des marchandises de camions ou de conteneurs, notamment dans des environnements où la capacité de charge ne dépasse pas 10 tonnes.

Chantiers de construction (service léger)

Dans les petits projets de construction ou pour soulever des matériaux dans des zones confinées, les grues LDA peuvent être utilisées pour déplacer des outils, des équipements ou des matériaux légers.

Installations d'entretien et de réparation

Pour la maintenance des équipements ou les ateliers où des machines ou des moteurs lourds doivent être soulevés pour l'entretien, les grues LDA offrent une solution simple et efficace.

Industrie sidérurgique (usage léger)

Alors que les grues-pour charges lourdes sont souvent utilisées pour soulever des pièces en acier de plus grande taille, les grues LDA sont idéales pour manipuler des produits en acier plus petits ou déplacer des matériaux au sein d'une usine.

Chantiers navals (légers)

Dans les opérations de construction ou de réparation navales à petite échelle, les grues LDA peuvent être utilisées pour déplacer des composants ou des matériaux de navires plus petits dans le chantier.

Laboratoires et installations d'essais

Les laboratoires qui doivent déplacer des équipements ou des matériaux sensibles peuvent bénéficier du fonctionnement précis et contrôlé de la grue LDA, garantissant une manipulation sûre et précise.

Centres de logistique et d'emballage

Les grues LDA sont souvent utilisées dans les centres logistiques où les marchandises doivent être déplacées rapidement et en toute sécurité. Leur fonctionnement efficace et leurs systèmes de contrôle simples les rendent parfaits pour gérer les marchandises en transit.



Leprocessus de productiond'unPont roulant monopoutre de type LDAimplique plusieurs étapes, de la conception et de la sélection des matériaux à la fabrication, l'assemblage, les tests et l'inspection finale. Voici un aperçu des étapes clés du processus de production :

1. Conception et ingénierie

Conception initiale:

La conception de la grue est réalisée en fonction des exigences du client, telles que la capacité de charge (généralement jusqu'à 10 tonnes pour le type LDA), la portée (distance entre les rails), la hauteur de levage et la vitesse de déplacement.

Les ingénieurs créent des détailsplansetModèles 3Dde la grue, y compris la monopoutre, le palan, le chariot, les chariots d'extrémité et le système électrique.

Analyse structurelle:

Une analyse structurelle est effectuée pour garantir que la grue peut supporter en toute sécurité la charge prévue. Cela comprend des tests de contrainte sur la poutre, le palan et d'autres composants critiques.

Personnalisation:

La grue peut être personnalisée avec des fonctionnalités spécifiques telles que des systèmes de sécurité supplémentaires, des moteurs améliorés ou des télécommandes, en fonction de l'utilisation prévue.

2. Sélection des matériaux

Sélection d'acier:

Haute-qualitéacierest choisi pour les composants de la grue afin de garantir résistance et durabilité. Par exemple:

Lepoutre principaleest généralement constitué d'un-acier à haute résistance ou d'une poutre en I-en acier.

Lepalan et chariotsont fabriqués en acier trempé ou en alliages pour résister à un usage intensif.

Autres matériaux:

Les composants électriques (moteurs, panneaux de commande, interrupteurs de fin de course, etc.) proviennent de fournisseurs de confiance pour répondre aux normes de l'industrie.

Les roues et les essieux sont fabriqués en acier trempé pour supporter le poids et assurer un mouvement fluide le long des rails.

3. Fabrication et fabrication

Couper et façonner l'acier:

Les composants en acier sont découpés, pliés et façonnés à l'aide deMachines CNC, coupeurs de plasma, ettechnologie de découpe laserpour garantir la précision et l’exactitude.

Lepoutre principaleetcamions de finsont fabriqués sur la base des spécifications de conception détaillées.

Soudage:

Des composants comme lepoutreetsupportssont soudés ensemble par des soudeurs qualifiés. Le processus de soudage est crucial pour garantir l'intégrité structurelle de la grue.

Le soudage est effectué dans le respect des normes de sécurité et un soin particulier est apporté pour éviter toute déformation ou déformation de l'acier au cours du processus.

4. Assemblage des composants

Assemblage de la poutre principale:

La poutre fabriquée est assemblée avecaccolades de soutienetsupports d'extrémité.

Cela se fait souvent sur un site dédiéchaîne de montageouposte de travail.

Ensemble chariot et palan:

Lechariot(qui porte le palan) est monté sur la poutre.

Lemécanisme de levage(moteur, tambour, corde et crochet) est installé et connecté au chariot, permettant un levage vertical.

Fin des camions:

Lecamions de finsont assemblés, y compris les roues, les essieux et le système d'entraînement (si motorisé). Les camions d'extrémité sont conçus pour circuler le long dupoutres de pisteou des rails.

5. Installation du système électrique et de contrôle

Moteurs de palan et de chariot:

Lemoteurs électriquesqui alimentent le palan et le chariot sont installés. Ces moteurs sont connectés au système électrique et au système de contrôle.

Panneau de contrôle:

La grue est équipée d'unPanneau de contrôle, qui pourrait inclure uncommande pendanteoutélécommande sans filpour le fonctionnement.

Le câblage électrique passe à travers le châssis de la grue, reliant les moteurs, le système de commande, les interrupteurs de fin de course et les mécanismes d'arrêt d'urgence.

Interrupteurs de fin de course et dispositifs de sécurité:

Fins de coursesont installés aux extrémités de la poutre pour éviter les-déplacements excessifs et les dommages. Ces éléments sont cruciaux pour la sécurité.

D'autres dispositifs de sécurité commelimiteurs de surchargeetboutons d'arrêt d'urgencesont installés aux endroits appropriés.

6. Peinture et traitement de surface

Préparation des surfaces:

Toutes les composantes en acier sont nettoyées et préparées pour assurer une bonne adhérence de la peinture. Cela implique généralementsablageouaffûtagepour éliminer la rouille, le tartre et toutes les impuretés de surface.

Peinture:

A apprêtest appliqué pour prévenir la corrosion, suivi deplusieurs couches de peinture(généralement époxy ou polyuréthane) pour une protection supplémentaire contre l'usure.

Guérison:

Les composants peints peuventguérirà une température contrôlée pour garantir que la peinture adhère correctement et offre une protection à long terme.

7. Tests et contrôle qualité

Vérification de l'assemblage:

Une fois la grue entièrement assemblée, une vérification approfondie est effectuée pour garantir que tous les composants sont correctement installés et alignés.

Tests électriques:

Le fonctionnement du système électrique est testé. Cela comprend la vérification du panneau de commande, du palan, des moteurs du chariot et des dispositifs de sécurité.

Test de charge:

La grue subittest de chargepour vérifier qu'il peut gérer en toute sécurité sa capacité nominale (par exemple, 10 tonnes). Cela implique d'appliquer progressivement une charge à la grue et de surveiller ses performances, afin de garantir son bon fonctionnement sans aucun problème.

Test de sécurité:

Les dispositifs de sécurité de la grue, tels queinterrupteurs de fin de course, protection contre les surcharges, etarrêts d'urgence, sont testés pour garantir qu’ils fonctionnent comme prévu.

8. Emballage et expédition

Une fois que la grue a réussi tous les tests et inspections, elle est démontée (si nécessaire) et soigneusement emballée pour l'expédition.

Les composants sont emballés pour éviter tout dommage pendant le transport. Cela peut inclure des revêtements de protection pour les composants électriques sensibles et le renforcement du châssis de la grue pour éviter toute distorsion.

9. Installation et inspection finale sur le site du client

Livraison et assemblage:

La grue est livrée chez le client, où elle est réassemblée (si nécessaire) et installée.

Inspection finale:

Une inspection finale est effectuée sur-site pour garantir que la grue fonctionne correctement et en toute sécurité. L'équipe d'installation peut également fournir une formation aux grutiers sur la façon d'utiliser correctement la grue.

Tests sur site client:

Une dernière série de tests est effectuée, comprenant des tests de charge et des vérifications du système, pour garantir que tout est opérationnel avant que la grue ne soit remise au client.

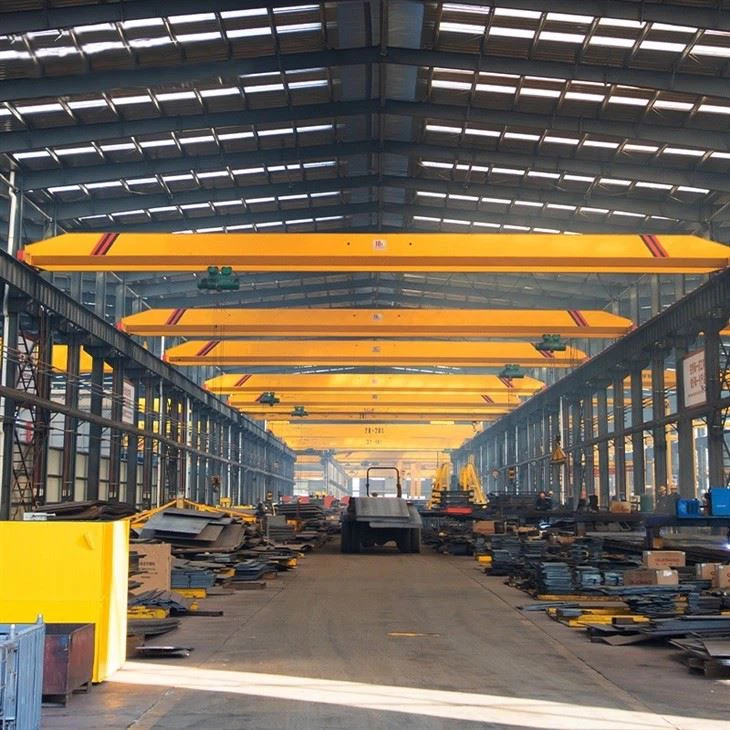

Vue de l'atelier :

L'entreprise a installé une plateforme intelligente de gestion des équipements, et a installé 310 ensembles (ensembles) de robots de manutention et de soudage. Une fois le plan terminé, il y aura plus de 500 ensembles (ensembles) et le taux de mise en réseau des équipements atteindra 95 %. 32 des lignes de soudage ont été mises en service, 50 devraient être installées et le taux d'automatisation de l'ensemble de la gamme de produits a atteint 85 %.
