Lanceur de faisceau
MINE : votre fabricant professionnel de lanceurs de faisceaux
Entreprise expérimentée
Henan Province Mine Crane Co., Ltd (ci-après dénommée « Henan Mine ») a été créée en 2002 et est une entreprise de grues de haute technologie. Sur la base des concepts de conception avancés et des technologies de fabrication des grues au pays et à l'étranger, nous n'avons ménagé aucun effort pour réaliser des conceptions de modernisation de grues à simple et double poutre et de palans électriques et essayer de produire des produits professionnels, intelligents et de haute qualité.
Équipe et équipement professionnels
L'entreprise dispose actuellement d'une superficie totale de construction de 1,62 millions de mètres carrés, de plus de 3 500 employés, d'institutions de recherche et développement de technologies avancées et de 200 ingénieurs supérieurs. Nous avons plus de 428 organisations de vente et de service localement et à l'étranger, et plus de 2 000 ensembles d'équipements de traitement divers, qui peuvent réaliser de manière indépendante plus de 20 processus tels que le tournage, la planification et la rectification.
Capacité productive
La production annuelle des grues est supérieure à 80 000 unités. L'entreprise produit et vend chaque année plus de 11 000 grues à double poutre et à portique, plus de 73 000 grues à simple poutre et plus de 100 000 ensembles (ensembles) de palans électriques et d'accessoires à simple et double poutre.
Services de conception personnalisés
Nous comprenons que le choix de la bonne grue est essentiel au succès de toute opération de levage. C'est pourquoi nous proposons des services de conception personnalisés pour répondre aux besoins uniques de nos clients. Notre équipe d'ingénieurs expérimentés travaille en étroite collaboration avec les clients pour concevoir et fabriquer des grues répondant à leurs exigences spécifiques.

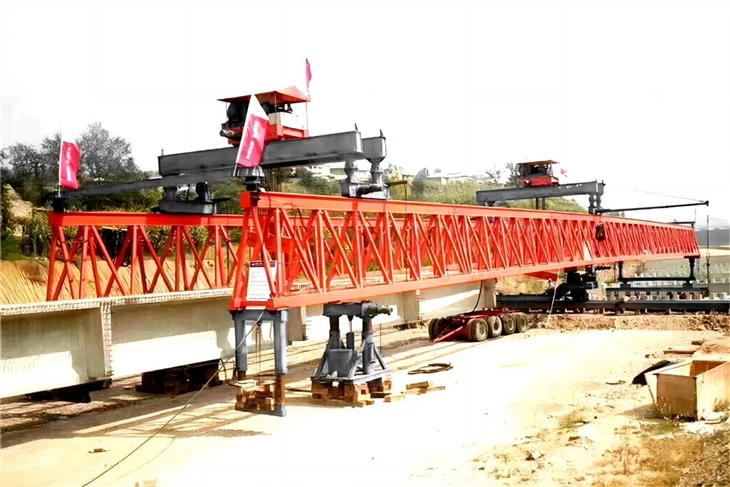

Qu'est-ce qu'un lanceur de faisceaux ?
Un lanceur de poutres (également appelé portique de lancement, lanceur de poutres, grue de construction de ponts et machine de construction de ponts, surnommé localement le « Monstre de fer ») est un portique mobile à usage spécial utilisé dans la construction de ponts, en particulier les ponts segmentaires qui utilisent des boîtes préfabriquées. segments de pont à poutres ou poutres préfabriquées dans les projets de construction de ponts routiers et ferroviaires à grande vitesse. Le portique de lancement est utilisé pour soulever et soutenir des segments ou des poutres de pont lorsqu'ils sont placés tout en étant soutenus par les piliers du pont plutôt que par le sol.
Caractéristiques de la grue de construction de ponts
Opération horizontale, atterrissage du faisceau en une seule fois ;
1
>>
Convient à la construction de ponts inclinés (courbés);
2
>>
Transport, installation et retrait légers, pratiques et rapides ;
3
>>
Travail sûr et fiable, petite déviation longitudinale en porte-à-faux ;
4
>>
Les jambes n'atterrissent pas sur le tablier du pont lors du déplacement longitudinal, ce qui réduit la pression sur la poutre/le tablier du pont.
5
Faisceau principal
Le principal composant structurel du lanceur de faisceaux.
Stabilisateurs avant, centraux et arrière
Ceux-ci sont utilisés pour soutenir le lanceur de faisceaux et maintenir sa stabilité pendant le fonctionnement.
Supports auxiliaires
Ceux-ci sont utilisés pour soutenir les poutres en béton préfabriqué pendant le processus de montage.
Poutres supérieures
Ceux-ci sont utilisés pour soutenir la machine hydraulique et les systèmes électriques.
Grues
Ceux-ci sont utilisés pour soulever et positionner les poutres préfabriquées en béton.
Rails de traverse
Ceux-ci sont utilisés pour guider les grues lors du levage et du positionnement des poutres préfabriquées en béton.
Systèmes électriques de machines hydrauliques
Ceux-ci sont utilisés pour alimenter la machine hydraulique et les systèmes électriques du lanceur de faisceaux.
Poutres principales des portiques de lancement
Les portiques de mise à l'eau se distinguent souvent par la conception des poutres principales.
Poutre en nid d'abeille
Le portique de lancement à poutres alvéolées a été créé en 1999 par ZZHZ et s'est avéré adapté à une plage de levage de 5 à 300 tonnes (5,5 à 330,7 tonnes courtes).
La poutre principale d'une poutre en nid d'abeille est fabriquée à partir de plaques soudées, formant une section transversale triangulaire isocèle. Des trous hexagonaux réguliers sont découpés dans les plaques d'âme inclinées pour réduire la résistance au vent. Étant donné que la poutre en nid d'abeille est formée de soudures relativement longues joignant des plaques, les soudures ne perdront pas facilement leur intégrité en raison de petits défauts de soudure.
Poutre en treillis
La poutre principale d'une poutre en treillis est fabriquée à partir de poteaux en acier soudés. Les soudures dans une poutre en treillis se font point à point (joignant des poteaux en acier à d'autres poteaux), ce qui nécessite une technologie et une technique de soudage plus strictes. Avec un faible poids propre et une grande déflexion, le portique de lancement de poutres en treillis convient aux projets de construction de ponts routiers.
Poutre-caisson
La poutre principale d'une poutre-caisson est également fabriquée à partir de plaques soudées. Ce type de poutre est généralement utilisé dans les projets de construction de ponts ferroviaires à grande vitesse.
Pont roulant / pont roulant
La fonction principale d'un pont roulant est de réparer ou de construire un pont. Il est principalement utilisé lors de la structuration des piliers d’un pont avant la mise en place des dalles. En particulier, le pont roulant est très utile dans la construction de ponts plus grands où d'autres types d'équipement peuvent avoir une utilité limitée.
Excavatrices
Une excavatrice est principalement utilisée dans la phase initiale de la construction d’un pont. En effet, il est utile lorsqu'il s'agit d'enlever la saleté, les roches ou autres débris qui peuvent se trouver à la base du pont. Bien que son utilisation puisse être limitée une fois la construction du pont en cours, il peut toujours être utilisé pour transporter de la terre ou des gravats à mesure que le projet se poursuit.
Grue flottante
Également connue sous le nom de navire-grue, une grue flottante est un type de navire spécialisé sur lequel est montée une grue. Bien que les grues flottantes soient fréquemment utilisées lors de la construction de ponts, elles peuvent également être utilisées pour charger ou décharger des charges d'un navire. Les plus grosses grues étant généralement équipées d'une capacité de levage de plus de 10 000 tonnes, certaines barges-grues peuvent transporter un pont entier par sections. De plus, les navires-grues peuvent être montés sur le pont d'un navire en les installant sur une base pivotante qui peut tourner.
Grue à portique
Un portique roulant est l'un des nombreux types de machinerie lourde utilisés dans les chantiers navals, les casses et lors de la construction de ponts. Les grues à portique existent dans différentes conceptions pour répondre à différents besoins, et certaines des plus grandes grues à portique sont capables de soulever les charges les plus lourdes au monde. Bien que les portiques aient une conception similaire aux ponts roulants, leur principal facteur distinctif est leur mode de mobilité.
Matériel de construction de pont hydraulique
Comparés à d’autres outils, les équipements de construction de ponts hydrauliques contribuent à rendre le levage et le positionnement des composants du pont plus faciles et plus sûrs. Ils peuvent également contribuer de manière significative à d’importants projets d’entretien et de démolition.
Clés dynamométriques hydrauliques
Les clés dynamométriques et les tendeurs hydrauliques sont des outils essentiels dans la construction de ponts, fournissant un couple précis pour l'installation finale des travées préfabriquées et des poutres-caissons en acier. Ces outils sont également utiles lors de la démolition en desserrant efficacement les connexions boulonnées entre les sections du pont.
SyncHoist
SyncHoist est un accessoire de grue utilisé pour ajuster et aligner avec précision les sections de pont pendant l'installation. Il élimine le besoin d'utiliser deux grues distinctes, ce qui rend le processus plus efficace et plus sûr.
Vérins hydrauliques de faible hauteur
Les vérins hydrauliques de faible hauteur sont idéaux pour soulever de grandes travées de ponts et remplacer les roulements et autres composants. Malgré leur petite taille, ces outils puissants peuvent s'insérer dans de petites ouvertures sous la structure du pont.
Avantages de l'utilisation de Beam Launcher
Un lanceur de poutres est un appareil permettant de soulever, transporter et placer des poutres préfabriquées en béton sur un pont ou un viaduc. Il s’agit d’une méthode de construction rapide, efficace et sécuritaire qui présente de nombreux avantages par rapport aux méthodes conventionnelles. Voici quelques-uns des avantages de l’utilisation d’un lanceur de faisceau :
Temps de construction réduit
Un lanceur de faisceaux peut placer un faisceau toutes les 15 minutes, ce qui signifie qu'il peut parcourir une portée de 120 mètres en moins de quatre heures. Cela réduit la durée globale de la construction et minimise les perturbations de la circulation et de l’environnement.
Coût et maintenance réduits
Un lanceur de poutre réduit le besoin d'échafaudages, de grues, de supports temporaires et d'autres équipements, ce qui réduit le coût de construction. Cela réduit également les besoins en main-d’œuvre et en matériaux, ce qui permet d’économiser de l’argent et des ressources. Les poutres en béton préfabriqué nécessitent moins d'entretien que les poutres en béton coulées sur place, ce qui réduit les coûts opérationnels et l'impact environnemental.
Qualité et durabilité améliorées
Les poutres préfabriquées en béton sont fabriquées dans un environnement contrôlé, ce qui garantit une qualité et une uniformité élevées. Les poutres sont également conçues pour résister aux conditions météorologiques difficiles et aux charges lourdes, ce qui augmente la durabilité et la durée de vie du pont ou du viaduc.
Sécurité et durabilité améliorées
Un lanceur de faisceau élimine les risques de travail en hauteur, de chute d'objets, d'accidents et de blessures, ce qui améliore la sécurité des travailleurs et du public. Cela réduit également le bruit, la poussière, les déchets et les émissions générés par les méthodes conventionnelles, ce qui améliore la durabilité et la responsabilité sociale du projet.
Comment franchir les travées du lanceur de poutres sans charge ?
En tant que travées de croisement pour le lanceur de faisceaux sans charge, les étapes ci-dessous doivent être strictement suivies pour garantir un fonctionnement et un fonctionnement sûrs et normaux.
Après avoir terminé la mise en service du lanceur de faisceaux, les chariots de levage se déplacent près du support arrière, arrêtent les roues mobiles avec une cale en bois, relient en même temps les roues mobiles et la poutre principale avec un câble en acier pour éviter l'instabilité des chariots lorsque le lanceur de faisceaux se déplace longitudinalement.
Les vérins du pied de support intermédiaire auxiliaire et du support arrière se lèvent pour faire monter la machine complète, le pied de support central avance de 19 m avec son propre dispositif de suspension, le support arrière tire le vérin vers l'arrière pour avancer de 19 m, puis le lanceur de faisceau tombe, se soulevant. les chariots se rapprochent du support arrière, la machine complète est prête à se déplacer longitudinalement pour traverser les travées ;
La machine complète avance de 19 m en fonction des institutions de rouleaux des béquilles avant et centrales et du rouleau arrière, des supports auxiliaires des béquilles avant sur le pilier avant et des chariots de levage qui se déplacent en même temps près du support arrière.
Les vérins du pied de support intermédiaire auxiliaire et du support arrière se lèvent pour faire monter la machine complète, le pied de support central avance de 5 m avec son propre dispositif de suspension, le support arrière retire le cylindre pour avancer de 16 m, puis le lanceur de faisceau tombe, se soulevant. les chariots se rapprochent du support arrière, la machine complète est prête à se déplacer longitudinalement pour traverser les travées ;
Le pied de support avant retire le cylindre pour quitter la jetée et avance de 40 m avec son dispositif de suspension jusqu'à la position appropriée, puis abaissez la boîte de vitesses mobile et le rail mobile transversal (le pied de support avant peut régler le rail mobile transversal), ajustez-les à la hauteur requise, puis connectez fermement le pied de support avant et le capuchon de la jetée.
La machine complète avance de 21 m jusqu'à la position appropriée en fonction des institutions de rouleaux des pieds de support avant et médians et du rouleau arrière, puis prépare l'installation des poutres ;
Après avoir traversé les travées, une vérification complète doit être effectuée pour garantir : Si la planéité de la poutre longitudinale principale répond à la demande ; si la connexion des boulons et des broches est ferme ; si le circuit électrique est correct ; si le fil électrique est endommagé et si le système hydraulique fonctionne bien ; si les joints des rails sont lisses ; si l'assemblage du bloc limité du lanceur et du chariot est ferme et stable ; si le dispositif de serrage des rails est en fonctionnement ; si la disposition des traverses est lisse et stable et si l'écartement des rails est correct, ainsi que d'autres conditions.
Il faut vérifier le fonctionnement d'essai sans charge du lanceur de faisceau, en particulier vérifier la disposition des rails avant le déplacement latéral de la machine ; nettoyez les articles divers des deux côtés des rails mobiles latéraux, puis effectuez une opération d'essai 2 fois sur le rail, vérifiez si le rail sera rongé lorsque le lanceur de faisceau se déplace sur le rail, résolvez-le immédiatement si le rail ronge. Le lanceur de faisceaux peut installer des poutres après s'être assuré que tout fonctionne normalement.
Comment entretenir le portique de lancement ?
Une utilisation correcte, une vérification régulière et un entretien approprié peuvent garantir que le lanceur de poutres de pont fonctionne en toute sécurité et prolonge sa durée de vie.
L'entretien de la structure métallique
La poutre principale est la partie principale de la structure de force de la structure métallique. La maintenance peut influencer directement le fonctionnement, la sécurité et la durée de vie du portique de lancement. Nous devrions donc accorder plus d’attention à l’entretien.
1) Les démarrages et arrêts brusques doivent être évités.
2) Vérifiez les lignes de soudage de connexion des poutres. Si des fissures sont détectées, arrêtez de les utiliser, puis soudez à nouveau.
3) Lorsque la poutre principale présente une légère déformation ou perd sa stabilité, arrêtez immédiatement de l'utiliser et traitez-la correctement.
4)Toutes les structures métalliques sont peintes deux fois par an. Et les taches d’huile, d’eau et autres appendices doivent être éliminés avant de peindre.
L'entretien des pièces principales
1) les engrenages d'entraînement de type ouvert et fermé sont peints avec de la graisse une fois par mois
2) La corde doit être lubrifiée régulièrement, la saleté est éliminée avant la lubrification. Il doit être remplacé si les cordons cassés sont jusqu'à 6 pièces.
3) Les roulements doivent être lubrifiés, lubrifiés régulièrement et nettoyés proprement avant d'être huilés. Si vous constatez une température élevée ou un bruit important, vérifiez bien, il faudra le remplacer s'il est endommagé.
4) Lorsque l'abrasion des roues dépasse 15 % de l'épaisseur de l'état d'origine ou se casse, elles doivent être remplacées.
5) Le réducteur ne peut pas manquer d'huile, changez-le régulièrement et il doit être révisé lorsque vous constatez du bruit et des phénomènes inhabituels.
6) Le frein du mécanisme de levage doit être examiné une fois par jour et le frein du mécanisme de fonctionnement doit être examiné tous les deux ou trois jours.
7) Les roulements d'entraînement du chariot et des boîtes de marche du chariot doivent être remplis de graisse à base de calcium tous les deux ans.
La maintenance des équipements électriques
Afin de garantir que le portique de lancement fonctionne en toute sécurité, nous devons connaître les causes des accidents et les solutions.
1) Garder la propreté des équipements électriques, tels qu'une résistance, un panneau de commande, un contacteur, etc. Nettoyer la poussière et la poussière de l'intérieur vers l'extérieur pour éviter les fuites électriques, les courts-circuits de perforation diélectrique, etc.
2) Observez régulièrement si la ligne coulissante du rotor du moteur et de la brosse électrique se connecte bien ou non.
3) Vérification des bruits du moteur, de l'électro-aimant, du relais électrique et de l'interrupteur magnétique.
Notre usine
Foire aux questions sur le lanceur de faisceaux
Q : Qu'est-ce qu'une poutre de lancement ?
Q : Quelles sont les pièces d’un lanceur de poutres ?
Q : Qu'est-ce qu'un lanceur de faisceaux ?
Q : Quel type de poutre est utilisé pour les poutres ?
Q : Comment fonctionne un portique de lancement ?
Q : Quelle est l’histoire des lanceurs de faisceaux ?
Q : En quoi une poutre est-elle différente d'une poutre ?
Q : Comment un pont à poutres supporte-t-il la charge ?
Q : Quelle est l'utilisation principale du lanceur de poutres de pont ?
Q : Qu’est-ce qu’un portique de lancement complet ?
