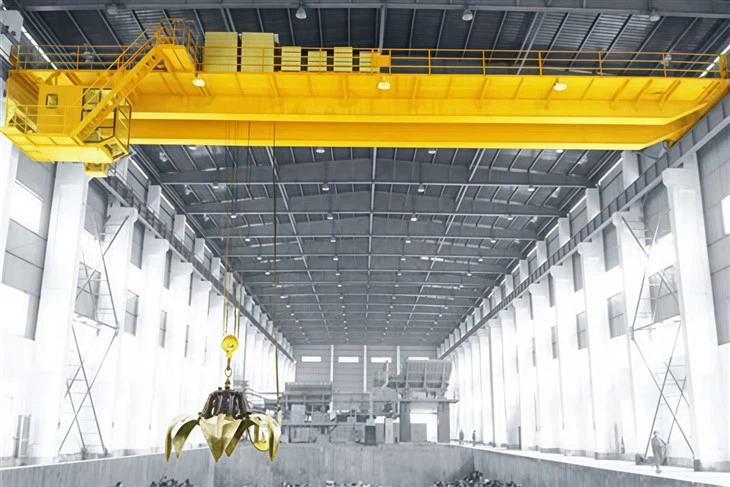

Grane au-dessus de la poutre à double poutre



Une grue au-dessus de la poutre à double faisceau est un système de levage lourd conçu pour manipuler des matériaux en vrac tels que le charbon, le minerai, le grain, le sable ou la ferraille. Il dispose de deux faisceaux de pont parallèles pris en charge par les camions d'extrémité, offrant une stabilité et une capacité de charge accrue par rapport aux grues à faisceau unique. Le seau de saisie (coque en clapiers ou mécanique) est utilisé pour ramasser, soulever et transporter efficacement les matériaux lâches.



Caractéristiques clés:
Double Conception de la poutre

Deux poutres de pont robustes distribuent la charge uniformément, permettant des capacités de levage plus élevées (généralement de 5 à 550 tonnes ou plus).

Meilleure hauteur de crochet et étendue de la flexibilité que les grues à un seul poulet.

Saisir le mécanisme du seau

Clamhell saise (opéré de corde ou hydraulique) ouvert \/ proche pour saisir des matériaux en vrac.

OPTIONS: Gabs motorisé pour la précision ou les saisies mécaniques pour la simplicité.

Systèmes de levage et de clôture

Système à double corde: Fonctionnement de la prise de contrôle des câbles et de clôture séparés.

Système à quatre cordes: deux cordes de levage et deux cordes de clôture pour les charges plus lourdes.

Applications

Manipulation des matériaux en vrac dans les ports, les aciéries, les centrales électriques, les usines de ciment et les verges de ferraille.

Idéal pour le stockage, le chargement \/ le déchargement des navires \/ camions ou l'alimentation des matières premières.

Options de contrôle

Contrôle du pendentif (télécommande filaire) ou télécommande radio pour un fonctionnement sûr.

À la cabine pour un usage intensif.

Personnalisation

Span, hauteur de levage et vitesse adaptée aux besoins en espace de travail.

Variantes résistantes aux intempéries ou à l'épreuve d'explosion pour des environnements difficiles.







Une grue au-dessus de la poutre à double faisceau est une grue lourde conçue pour manipuler des matériaux en vrac comme le charbon, le minerai, le grain ou la ferraille à l'aide d'un seau Grab. Voici ses composants clés:

1. Structure du pont
Points principaux (doubles poutres) - Deux poutres parallèles qui s'étendent sur la largeur de la grue, offrant une résistance et une stabilité.

Tamis de bout - Situé à chaque extrémité des poutres, logeant les roues pour le mouvement des grues le long des rails de piste.

2. Mécanisme de levage
Moteur de levage - alimenter le levage et l'abaissement du seau Grab.

Corde métallique ou chaîne - relie le palan au seau Grab.

Tambour ou poulie - guide la corde métallique pour un fonctionnement en douceur.

3. Saisissez le seau (squelchette ou capture d'orange)
Utilisé pour ramasser, soulever et libérer des matériaux en vrac.

Fonctionne via des systèmes hydrauliques ou mécaniques (opérés par la corde).

4. Mécanisme de chariot et de voyage
Cadre du chariot - se déplace horizontalement le long des poutres de pont.

Trolley Motor & Drive - Palise le mouvement du chariot pour un positionnement de charge précis.

5. Mécanisme de voyage de grue (voyage long)
Motors de voyage et roues - Permettez à toute la grue de se déplacer le long des rails de piste.

6. Système électrique
Panneau de commande et cabine (ou pendentif \/ télécommande) - pour le contrôle de l'opérateur.

Système Festoon ou bobine de câble - fournit de l'énergie à la grue.

Déterminer les commutateurs et les dispositifs de sécurité - Empêchez le sur-travouer et la surcharge.

7. Système de piste
Rails de piste - installés sur les colonnes de support pour le mouvement des grues.

Tampons et arrêts de fin - absorber l'impact aux limites de voyage.

8. Système de freinage
Les freins du palan, du chariot et du pont - assurent l'arrêt sûr.


9. fonctionnalités supplémentaires (facultative)
Système de pesage - mesure le poids de charge.

Système anti-balancement - stabilise le seau Grab.

Automatisation et télécommande - Pour un fonctionnement sans pilote.

Cette grue est idéale pour les industries comme l'exploitation minière, les ports, les usines d'acier et la manipulation des matériaux en vrac en raison de sa grande efficacité et de sa durabilité.

11. Base de structure en acier
Cadres en acier robustes pour assurer la résistance et la stabilité dans des conditions de charge complète.
12. Dispositifs de sécurité
Déterminer les commutateurs, les protecteurs de surcharge, les systèmes anti-collision, les systèmes d'arrêt d'urgence, le contrôle anti-retour (facultatif).



.

Une grue au-dessus de la poutre à double faisceau est un système de levage lourd conçu pour manipuler des matériaux en vrac comme le charbon, le minerai, le sable ou la ferraille à l'aide d'un seau Grab. Pour assurer un fonctionnement sûr, divers dispositifs de sécurité sont intégrés dans le système de grues. Vous trouverez ci-dessous les principaux dispositifs de sécurité généralement installés:

1. Limiter de surcharge (périphérique de limite de charge)
Empêche la grue de soulever des charges au-delà de sa capacité nominale.

Coupe automatiquement l'alimentation si une surcharge est détectée.

2. Commutateurs de limites (limites de voyage)
Interrupteur de limite de levage - Empêche la sur-hoisonnement (limites supérieures et inférieures).

Interrupteur de limite de voyage de chariot - restreint le mouvement du chariot dans des limites sûres.

Interrupteur de limite de voyage de pont - Empêche la grue sur-voyage le long de la piste.

3. Bouton d'arrêt d'urgence (e-stop)
Permet une fermeture immédiate en cas d'urgence.

Installé dans plusieurs emplacements accessibles (cabine, pendentif, télécommande).

4. système anti-collision
Utilisé lorsque plusieurs grues fonctionnent sur la même piste.

Les capteurs infrarouges ou ultrasoniques empêchent les collisions.

5. Saisissez le verrouillage de sécurité du seau
S'assure que le seau de saisie reste solidement fermé pendant le fonctionnement.

Empêche le déversement accidentel des matériaux.

6. Système de freinage
Frein de levage - maintient la charge en toute sécurité lors de l'arrêt.

Freins de chariot et de pont - assure une décélération douce.

7. Relais de protection de tension et de séquence de phases
Protège contre les fluctuations de puissance.

Assure une séquence de phase correcte pour éviter les dommages moteurs.

8. Alimentation isolée et d'urgence
Power de sauvegarde pour les fonctions critiques en cas de panne de puissance.

9. Avertissement des alarmes et des lumières
Alertes audibles \/ visuelles avant le mouvement de la grue.

10. Dispositif à vent (pour les grues extérieures)
Pinces de rail ou anemomètres pour sécuriser la grue pendant les vents violents.

11. Gardes et couvertures de sécurité
Protège les pièces mobiles (engrenages, chaînes, poulies) du contact accidentel.

12. Remote contrôle et surveillance (facultatif)
Permet un fonctionnement sûr à distance.

Surveillance en temps réel du poids, de la vitesse et de la position en temps réel.





ESQUISSER

Technique principale





Une grue au-dessus de la poutre à double faisceau est une solution de levage robuste conçue pour manipuler des matériaux en vrac comme le sable, le gravier, le charbon, le minerai et la ferraille. Il dispose de deux faisceaux de pont parallèles pour une stabilité et une résistance améliorées, ainsi qu'un seau Grab pour une manipulation efficace des matériaux.

1. Capacité de charge et stabilité plus élevée
La conception à double faisceau offre une meilleure distribution de charge, permettant des capacités de levage plus élevées (généralement 5 à 100+} tonnes).

Plus stable que les grues à faisceau unique, réduisant le balancement et améliorant la précision de la manipulation des matériaux.

2. Manipulation efficace des matériaux en vrac
Le seau de saisie (mécanique ou hydraulique) peut ramasser efficacement, soulever et déverser des matériaux lâches, ce qui le rend idéal pour les industries comme:

Ports et expédition (charbon, grain)

Aciéries (ferraille, minerai)

Construction (sable, gravier)

Centrales électriques (biomasse, cendres)

3. Span et couverture plus larges
Peut couvrir des zones de travail plus grandes (jusqu'à 30-35 mètres ou plus) par rapport aux grues à faisceau unique.

Convient pour les grands ateliers, les bourses et les zones de stockage ouvertes.

4. Durabilité et longue durée de vie
Construction robuste avec de l'acier de haute qualité, résistant aux environnements robustes et difficiles (poussière, humidité, températures élevées).

Les mécanismes de chariot et de palan renforcés assurent la longévité.

5. Amélioration des caractéristiques de sécurité
Équipé d'une protection contre les surcharges, des interrupteurs de limite, de l'arrêt d'urgence et des systèmes anti-collision.

Les doubles faisceaux réduisent le risque de déformation structurelle sous des charges lourdes.

6. Modes de fonctionnement flexibles
Peut être utilisé via le contrôle du pendentif, la télécommande ou le contrôle de la cabine en fonction de l'application.

Certains modèles prennent en charge l'attraction et le déchargement automatisés pour une efficacité accrue.

7. Réduction des coûts d'entretien
Les composants de haute qualité (moteurs, boîtes de vitesses, freins) garantissent un fonctionnement en douceur avec un temps d'arrêt minimal.

Accès facile pour les inspections et les réparations.

8. Efficacité énergétique
Les conceptions modernes utilisent des entraînements de fréquences variables (VFD) pour une accélération \/ décélération plus fluide, réduisant la consommation d'énergie.

Conclusion
Les ponts au-dessus de la tête de faisceau sont idéaux pour les industries nécessitant une manipulation de matériaux en vrac à haute capacité, stable et efficace. Leur force, leur durabilité et leur sécurité les rendent supérieurs aux grues à faisceau unique pour les applications robustes.





Une grue au-dessus de la poutre à double faisceau est une solution de levage à usage lourd conçu pour gérer efficacement les matériaux en vrac. Il se compose de deux poutres parallèles (poutres) avec un godet de saisie suspendu entre eux, permettant un chargement, un déchargement et un transfert de matériaux rapides et précis. Voici ses applications clés:

1. Manipulation du matériau en vrac
Ports et terminaux: chargement \/ déchargement de charbon, de céréales, de ciment et de minéraux des navires ou des camions.

Plantes en acier: transport de ferraille, de minerai de fer et d'autres matières premières.

Centrales électriques: déplacer le charbon, la biomasse ou les cendres pour le traitement du carburant.

2. Installations de déchets et de recyclage
Manipulation de la ferraille, du papier déchet et des matériaux recyclables avec des capuchons ou des saisies électromagnétiques.

3. Exploitation minière et carrière
Déménagement de gravier, de sable, de calcaire et d'autres matériaux extraits dans les usines de traitement.

4. Industrie du ciment et de la construction
Transfert de clinker, de gypse et d'agrégats dans la production de ciment.

Gestion des composants en béton prêt-mélange.

5. Agriculture et stockage de céréales
Chargement \/ déchargement des grains, graines et engrais dans les silos ou les entrepôts.

6. Industrie chimique et engrais
Transport des produits chimiques en poudre ou granulaires en toute sécurité.





La procédure de production pour une grue au-dessus de l'abri à double faisceau implique plusieurs étapes, de la conception et de l'achat de matériaux à l'assemblage, aux tests et à la livraison. Vous trouverez ci-dessous un aperçu détaillé étape par étape du processus de fabrication:

1. Conception et ingénierie
Analyse des exigences: Déterminer la capacité de charge, la portée, la hauteur de levage, le cycle de service et les conditions environnementales.

Conception structurelle:

Concevez les doubles poutres (faisceaux principaux) à l'aide du logiciel CAO (par exemple, SolidWorks, AutoCAD).

Calculez les contraintes, la déviation et la durée de vie de la fatigue.

Conception mécanique et électrique:

Sélection du hiss et du mécanisme de saisie.

Spécifications de moteur, boîte de vitesses, frein et câble métallique.

Système électrique (panneau de commande, capteurs, câblage).

Conformité réglementaire: assurer l'adhésion aux normes (ISO, FEM, DIN, CMAA ou ASME).

2. Aachat de matériel
Pouures principales: plaques d'acier (Q235B \/ Q345B) pour la fabrication.

Carriages de fin: sections d'acier pour la rigidité.

Hoist & Grab Unit: acheté ou fabriqué en interne.

Composants électriques: moteurs, PLC, commutateurs de limite, câbles.

Autres composants: roues, rails, tampons et attaches.

3. Fabrication de doubles poutres
Coupe: CNC Plasma \/ Oxy-Fuel Coupe des plaques d'acier.

Soudage:

Soudage de sous-assemblage des plaques Web et bride.

Soudage complet de pénétration pour les coutures principales (tests UT \/ RT si nécessaire).

Usinage: Forage des trous pour les connexions et l'usinage des surfaces de rail.

Fichage et peinture de tir: Nettoyage de surface, amorce et peinture résistante à la corrosion.

4. Fabrication du chariot d'extrémité
Ensemble de cadre: Construction en acier soudé avec supports de roues.

Installation des roues: monté sur des essieux avec des roulements.

Tampons et bouchons: attaché pour la prévention des collisions.

5. Assemblage des mécanismes de levage et de saisie
Unité de palan:

Ensemble de boîte de vitesses, de moteur, de tambour et de frein.

Installation de blocs de corde à corde métallique et de blocs de crochet.

Saisissez le seau:

Fabrication de coquille ou de saisie multi-mâchoire (pour les matériaux en vrac).

Intégration hydraulique \/ électrique.

6. Intégration du système électrique
Panneau de commande: PLC, entraînements de fréquences variables (VFD) et relais de sécurité.

Cabring: Câblage d'alimentation et de commande le long du pont de la grue.

Capteurs: limiter les commutateurs, les cellules de charge et les systèmes anti-collision.

7. Assemblage final
Assemblage de pont: Montez les doubles poutres sur les voitures d'extrémité.

Alignement de la voie: assurez-vous un alignement approprié avec les rails de piste.

Installation du palan: montez le palan et saisissez entre les poutres.

Connexions électriques: Connectez les moteurs, les commandes et les dispositifs de sécurité.

8. Test et contrôle de la qualité
Test de charge:

Test de cargaison: vérifiez le mouvement, les freins et les commandes.

Test de charge statique: 125% de la capacité nominale.

Test de charge dynamique: 110% de la capacité nominale.

Tests fonctionnels:

Saisissez l'ouverture \/ la fermeture, le levage et la traversée.

Vérification des dispositifs d'arrêt et de sécurité d'urgence.

Inspection: contrôles dimensionnels, intégrité de soudure et sécurité électrique.

9. Protection de la peinture et de la corrosion
Peinture de retouche finale.

Appliquer des étiquettes (capacité, avertissements, numéros de série).

10. Démontage et emballage
Démanteler pour l'expédition (si nécessaire).

Protégez les composants avec des revêtements anti-rust et des emballages.

11. Livraison et installation
Rétassement sur place (s'il est expédié démonté).

Alignement avec les rails de piste.

Commission finale et formation des opérateurs.

12. Documentation et certification
Fournir des manuels (opération, maintenance).

Certificats (rapports de test, certifications matérielles, documents de conformité).
