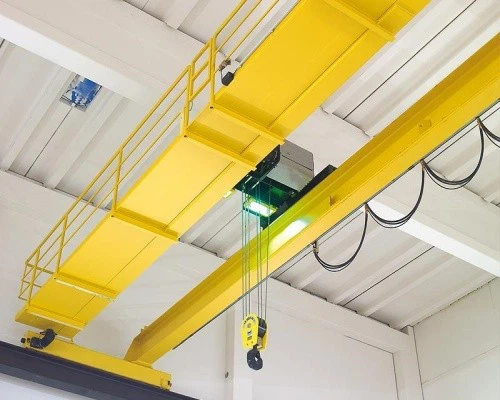

Pont roulant antidéflagrant





1. Un pont roulant antidéflagrant est un type de grue spécialisé conçu pour être utilisé dans des environnements dangereux où il existe un risque d'explosion en raison de la présence de gaz, de vapeurs ou de poussières inflammables. Ces grues sont conçues avec des dispositifs de sécurité et des matériaux qui empêchent la possibilité d'enflammer ces substances dangereuses.

2. Présentation générale Le pont roulant antidéflagrant est une solution de levage essentielle pour les industries chimiques, pétrochimiques, pétrolières et gazières, minières et autres secteurs où des atmosphères explosives sont présentes. Cette grue est conçue pour répondre à des normes de sécurité strictes, garantissant qu'elle fonctionne de manière sûre et efficace, même dans des environnements potentiellement dangereux.

3.Conclusion Les ponts roulants antidéflagrants constituent une solution de sécurité essentielle pour les industries opérant dans des environnements dangereux. Grâce à leur construction robuste, à leurs fonctions de sécurité avancées et à leur conformité aux normes internationales, ces ponts roulants offrent des capacités de levage fiables, sûres et efficaces, minimisant ainsi les risques d'accidents et garantissant la continuité opérationnelle.

Garantie : 1 an

Poids (kg) : 20000 kg

Garantie : 1 an

Poids (kg) : 20000 kg

Charge de levage max. : 75 tonnes

Envergure : 10,5 m

Nom du produit : Pont roulant antidéflagrant

Courant électrique : 380 V/50 Hz, triphasé

Hauteur de levage : 12-22m

Niveau de travail : A4







1.Feux de route

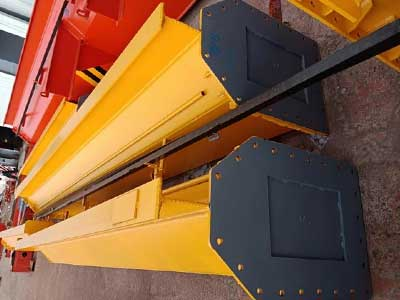

1. La poutre principale d'un pont roulant antidéflagrant est un élément structurel essentiel qui soutient le mécanisme de levage global du pont roulant et facilite le mouvement horizontal de la charge sur l'espace de travail. Compte tenu des environnements dangereux dans lesquels fonctionnent les ponts roulants antidéflagrants, la conception et la construction de la poutre principale doivent répondre à des normes de sécurité strictes pour éviter tout risque potentiel d'inflammation d'atmosphères explosives.



2. Principales caractéristiques du faisceau principal :

Construction robuste :

Matériau : La poutre principale est généralement construite en acier à haute résistance, ce qui offre la durabilité et la capacité de charge nécessaires. Le matériau est souvent choisi pour ses propriétés anti-étincelles afin de réduire le risque d'inflammation.

Conception : La poutre est conçue pour supporter des charges lourdes et résister à la flexion ou à la torsion, garantissant ainsi la stabilité pendant le fonctionnement. Les conceptions courantes comprennent des poutres-caissons ou des poutres en I, en fonction de la capacité de charge et de la portée requises.



Considérations relatives à la conception antidéflagrante :

Joints et connexions étanches : pour éviter l'accumulation de gaz ou de poussières inflammables dans la structure de la poutre, tous les joints, soudures et connexions sont soigneusement scellés. Cette conception réduit le risque d'inflammation par des étincelles internes ou externes.

Traitement de surface : La poutre principale subit souvent des traitements de surface spéciaux, tels que la galvanisation ou le revêtement avec des matériaux anti-étincelles et anti-corrosion, pour protéger contre la corrosion et réduire les étincelles générées par la friction.



3. La poutre principale d'un pont roulant antidéflagrant est un élément essentiel qui non seulement assure les fonctions mécaniques de la grue, mais joue également un rôle crucial dans le maintien de la sécurité dans les environnements dangereux. Grâce à une conception soignée, à la sélection des matériaux et à l'intégration de dispositifs de sécurité, la poutre principale garantit un fonctionnement fiable et sécurisé, évitant ainsi les risques associés aux atmosphères explosives.



Système de levage

1. Le système de levage d'un pont roulant antidéflagrant est le composant principal chargé de lever, d'abaisser et de positionner les charges en toute sécurité dans des environnements dangereux. Étant donné la présence potentielle de gaz, de vapeurs ou de poussières inflammables, le système de levage est conçu avec des caractéristiques spécialisées pour garantir qu'il ne génère pas d'étincelles ou de chaleur excessive, ce qui pourrait entraîner des explosions.

2. Le palan est le principal mécanisme de levage, conçu pour lever et abaisser des charges. Dans les grues antidéflagrantes, le palan est enfermé dans un boîtier antidéflagrant qui empêche les étincelles de s'échapper et garantit l'étanchéité de toutes les connexions électriques. Le moteur du palan est spécialement conçu pour éviter la surchauffe et est logé dans un boîtier antidéflagrant. Il comprend souvent une protection thermique pour arrêter le moteur en cas de chaleur excessive.

3. Le système de levage d'un pont roulant antidéflagrant est conçu pour être conforme aux normes de sécurité internationales, telles que ATEX, NEC et IECEx. La conformité garantit que la grue est adaptée à une utilisation dans des atmosphères explosives, minimisant ainsi le risque d'accident et garantissant un fonctionnement sûr.

4. Le système de levage d'un pont roulant antidéflagrant est une solution de haute technicité conçue pour manipuler des charges de manière sûre et efficace dans des environnements dangereux. Grâce à des composants antidéflagrants, des systèmes de contrôle précis et des dispositifs de sécurité robustes, il garantit que les opérations sont effectuées sans risque d'inflammation d'atmosphères explosives, protégeant ainsi à la fois le personnel et les biens.



Chariots d'extrémité

1. Les sommiers d'un pont roulant antidéflagrant sont des composants essentiels qui soutiennent et déplacent la poutre principale du pont roulant le long des rails de roulement. Ces sommiers sont conçus pour assurer un fonctionnement sûr et fluide dans des environnements dangereux, où des gaz, des vapeurs ou des poussières explosives peuvent être présents. Comme d'autres pièces du pont roulant antidéflagrant, les sommiers sont construits pour répondre à des normes de sécurité strictes afin d'éviter toute source d'inflammation.

2. Les sommiers sont généralement fabriqués en acier haute résistance, offrant la durabilité et le support nécessaires à la poutre principale et à la charge de la grue. Les matériaux sont sélectionnés pour leur résistance à la corrosion et leurs propriétés anti-étincelles.

3. Les sommiers d'un pont roulant antidéflagrant sont essentiels pour le déplacement sûr et efficace de la grue le long de son chemin de roulement. Grâce à une construction robuste, des systèmes d'entraînement antidéflagrants, des matériaux anti-étincelles et des dispositifs de sécurité intégrés, ces composants garantissent que la grue fonctionne de manière fiable dans des environnements dangereux. Des sommiers correctement conçus et entretenus sont essentiels pour prévenir les accidents et garantir la sécurité globale du système de grue dans les atmosphères explosives.



Mécanisme de déplacement de la grue

1. Le mécanisme de déplacement de la grue d'un pont roulant antidéflagrant est responsable du déplacement de l'ensemble de la grue le long des poutres de roulement. Ce mécanisme assure le mouvement fluide et contrôlé de la grue sur la zone de travail, permettant un positionnement précis de la charge. Compte tenu des environnements dangereux dans lesquels ces grues fonctionnent, le mécanisme de déplacement est conçu avec des dispositifs de sécurité spéciaux pour éviter tout risque d'inflammation.

2. Les moteurs d'entraînement sont enfermés dans des boîtiers antidéflagrants pour éviter l'émission d'étincelles ou de gaz chauds susceptibles d'enflammer des substances inflammables. Ces moteurs sont spécifiquement conçus pour fonctionner en toute sécurité dans des atmosphères explosives et sont généralement équipés d'une protection thermique pour éviter toute surchauffe.

3.En conclusion

Le mécanisme de déplacement d'un pont roulant antidéflagrant est un système sophistiqué conçu pour assurer un mouvement sûr et fiable du pont roulant dans des environnements dangereux. Avec des moteurs d'entraînement antidéflagrants, des roues anti-étincelles, des systèmes de contrôle précis et des fonctions de sécurité intégrées, ce mécanisme est essentiel pour prévenir les accidents et assurer le bon fonctionnement du pont roulant. Une conception, une installation et une maintenance appropriées du mécanisme de déplacement sont essentielles pour maintenir la sécurité et l'efficacité opérationnelle dans les atmosphères explosives.



5. Mécanisme de déplacement du chariot

1. Le mécanisme de déplacement du chariot d'un pont roulant antidéflagrant est responsable du mouvement horizontal du chariot le long de la poutre principale du pont roulant. Ce mécanisme permet de positionner précisément le palan et la charge sur la zone de travail. Compte tenu des environnements dangereux dans lesquels fonctionnent les ponts roulants antidéflagrants, le mécanisme de déplacement du chariot est conçu pour répondre à des normes de sécurité strictes, garantissant un fonctionnement en toute sécurité sans risque d'inflammation de gaz, de vapeurs ou de poussières explosifs.

2. Le châssis du chariot supporte le palan et les autres composants de levage. Il est généralement fabriqué en acier à haute résistance ou en matériaux similaires, capables de supporter les contraintes d'un levage lourd tout en préservant l'intégrité structurelle. L'ensemble du chariot, y compris le châssis, est conçu pour répondre aux normes antidéflagrantes, garantissant que tous les composants sont correctement scellés et protégés contre les sources potentielles d'inflammation.

Conclusion

3. Le mécanisme de déplacement du chariot d'un pont roulant antidéflagrant est un système essentiel qui garantit le mouvement sûr et efficace du palan et de la charge le long de la poutre principale du pont roulant. Avec des moteurs d'entraînement antidéflagrants, des roues anti-étincelles, des systèmes de contrôle de précision et des fonctions de sécurité intégrées, ce mécanisme est essentiel pour maintenir la sécurité dans les environnements dangereux. Une conception, une maintenance et un fonctionnement appropriés du mécanisme de déplacement du chariot sont essentiels pour garantir un fonctionnement fiable et sûr du pont roulant dans des atmosphères explosives.



6. Roue de grue

1. La roue de grue d'un pont roulant antidéflagrant est un élément essentiel qui soutient le mouvement de la grue le long des rails de roulement. Ces roues sont conçues pour fonctionner en toute sécurité dans des environnements dangereux, où la présence de gaz, de vapeurs ou de poussières explosifs exige des normes de sécurité strictes. La conception et les matériaux utilisés dans les roues de grue garantissent qu'elles ne génèrent pas d'étincelles ou de chaleur excessive, qui pourraient enflammer des substances inflammables.

2. Les roues sont généralement fabriquées à partir de matériaux très résistants et anti-étincelles tels que le bronze, certains types de fonte ou des alliages spéciaux. Ces matériaux sont choisis car ils minimisent le risque de générer des étincelles lorsque les roues entrent en contact avec les rails. Les roues ont souvent une finition de surface lisse pour réduire la friction et le risque d'étincelles. De plus, elles peuvent subir des traitements tels que la galvanisation ou le revêtement avec des matériaux anti-étincelles pour améliorer la sécurité.

3.En conclusion

Les roues d'un pont roulant antidéflagrant sont des composants essentiels qui garantissent le mouvement sûr et fluide de la grue le long de son chemin de roulement. Grâce à l'utilisation de matériaux anti-étincelles, d'une ingénierie de précision et d'une construction robuste, ces roues jouent un rôle essentiel dans la prévention des accidents et le maintien de la sécurité dans les environnements dangereux. Une conception appropriée, un entretien régulier et le respect des normes de sécurité sont essentiels pour garantir que les roues de la grue continuent de fonctionner de manière fiable dans des atmosphères explosives.

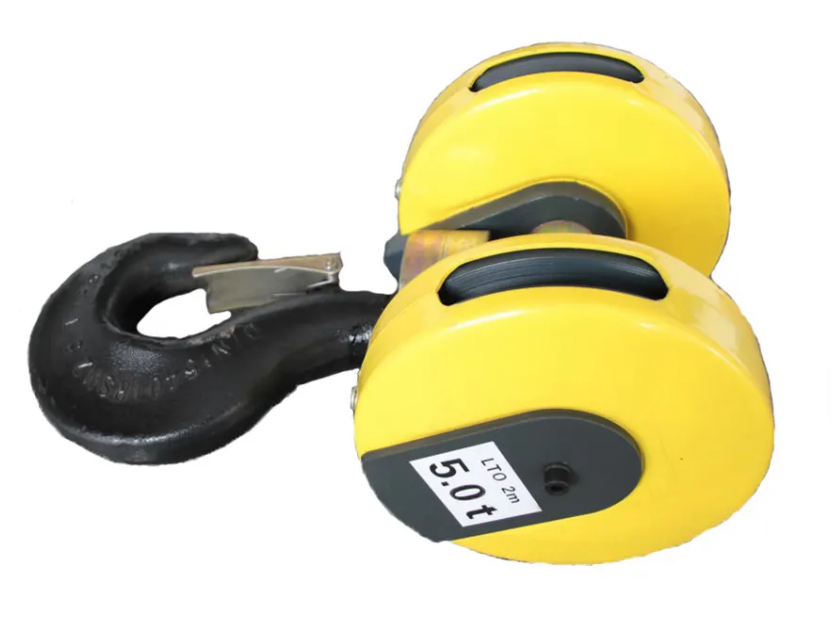

7. Crochet de grue

1. Le crochet de grue d'un pont roulant antidéflagrant est un composant essentiel conçu pour soulever et déplacer des charges en toute sécurité dans des environnements dangereux où des gaz, des vapeurs ou des poussières explosives peuvent être présents. Le crochet, comme les autres pièces du pont roulant antidéflagrant, doit répondre à des exigences de sécurité strictes pour garantir qu'il ne génère pas d'étincelles ou de chaleur excessive, qui pourraient enflammer des substances inflammables.

2. Le crochet est généralement fabriqué à partir de matériaux anti-étincelles tels que le bronze, les alliages de cuivre ou l'acier inoxydable. Ces matériaux sont choisis car ils minimisent le risque de génération d'étincelles pendant les opérations de levage. La surface du crochet peut être revêtue de matériaux anti-étincelles ou traitée pour améliorer sa résistance au frottement et aux chocs, réduisant ainsi encore le risque d'inflammation dans les environnements explosifs.

3.En conclusion

Le crochet de grue d'un pont roulant antidéflagrant est un élément essentiel qui garantit des opérations de levage sûres dans des environnements dangereux. Avec des matériaux anti-étincelles, une construction robuste, un loquet de sécurité fiable et la conformité aux normes antidéflagrantes, le crochet est conçu pour prévenir les accidents et maintenir la sécurité lors de la manipulation de charges potentiellement dangereuses. Une inspection, un entretien et un respect des normes de sécurité appropriés sont essentiels pour garantir la fiabilité continue du crochet et son fonctionnement sûr dans des atmosphères explosives.



8.Moteur

1. Le moteur d'un pont roulant antidéflagrant est un composant essentiel qui entraîne le mouvement de la grue, notamment le levage, l'abaissement et le déplacement de la charge. Étant donné que ces grues sont souvent utilisées dans des environnements contenant des gaz, des vapeurs ou des poussières explosifs, les moteurs doivent être spécialement conçus pour éviter toute possibilité d'inflammation. Les moteurs antidéflagrants sont construits avec des caractéristiques spécifiques pour garantir la sécurité et la conformité aux normes industrielles strictes.

2. Le moteur est enfermé dans un boîtier robuste et étanche qui empêche toute étincelle, tout arc ou toute surface chaude interne d'enflammer l'atmosphère environnante. Le boîtier est conçu pour contenir toute explosion qui pourrait se produire à l'intérieur du moteur, l'empêchant ainsi de se propager à l'extérieur. Le boîtier est généralement fabriqué en fonte, en acier ou en d'autres matériaux durables capables de résister à une pression et à des impacts élevés, garantissant ainsi l'intégrité du moteur dans des environnements difficiles.

3.En conclusion

Le moteur d'un pont roulant antidéflagrant est un composant essentiel conçu pour fonctionner en toute sécurité dans des environnements dangereux. Dotés de fonctionnalités telles qu'un boîtier antidéflagrant étanche, des systèmes de refroidissement avancés, une protection thermique et contre les surcharges et la conformité aux normes de sécurité internationales, ces moteurs garantissent un fonctionnement fiable du pont roulant sans risque d'inflammation de substances explosives. Une conception, un entretien et un respect des normes de sécurité appropriés sont essentiels pour garantir le fonctionnement sûr et continu du moteur dans des atmosphères explosives.

.

9.Système d'alarme sonore et lumineuse et interrupteur de fin de course

1. Le système d'alarme sonore et lumineuse et les interrupteurs de fin de course d'un pont roulant antidéflagrant sont des éléments essentiels pour garantir un fonctionnement sûr et fiable dans des environnements dangereux où des gaz, des vapeurs ou des poussières explosives peuvent être présents. Ces systèmes aident à prévenir les accidents en fournissant des alertes aux opérateurs et en arrêtant automatiquement la grue pour éviter des situations dangereuses.

2. Système d'alarme sonore et lumineuse

Objectif : Le système d'alarme sonore et lumineuse est conçu pour alerter les opérateurs et autres personnels de conditions critiques, telles que l'atteinte des limites opérationnelles de la grue ou la présence de situations d'urgence. Ces alarmes sont essentielles pour maintenir la sécurité dans les atmosphères explosives en garantissant que tout danger potentiel est rapidement communiqué.

3. Interrupteurs de fin de course

Objectif : Les interrupteurs de fin de course sont essentiels pour empêcher la grue de dépasser ses limites de fonctionnement sûres. Ils arrêtent automatiquement le mouvement de la grue lorsqu'elle atteint des positions prédéfinies, telles que les extrémités de la voie de roulement ou la hauteur de levage maximale, afin d'éviter tout dommage ou accident.

4. En conclusion

Le système d'alarme sonore et lumineuse et les interrupteurs de fin de course d'un pont roulant antidéflagrant sont essentiels pour assurer la sécurité et prévenir les accidents dans les environnements dangereux. Le système d'alarme fournit des avertissements sonores et visuels pour alerter le personnel des conditions critiques ou des urgences, tandis que les interrupteurs de fin de course empêchent le pont roulant de dépasser ses limites opérationnelles. Les deux systèmes sont conçus avec des caractéristiques antidéflagrantes pour maintenir la sécurité dans les environnements où des gaz, des vapeurs ou des poussières explosifs sont présents. Un entretien approprié, des tests réguliers et le respect des normes de sécurité sont essentiels pour garantir le fonctionnement fiable de ces systèmes et la sécurité globale du pont roulant



10.Dispositifs de sécurité

1. Moteurs antidéflagrants

Caractéristiques : Conçus avec des boîtiers robustes et étanches pour empêcher les sources d'inflammation de s'échapper. Ils comprennent une protection thermique pour éviter la surchauffe et sont conformes aux normes antidéflagrantes telles que ATEX, NEC ou IECEx.

2. Interrupteurs de fin de course

Objectif : Arrêter automatiquement la grue lorsqu'elle atteint des limites prédéfinies (par exemple, la hauteur de levage maximale ou les limites de déplacement) pour éviter toute course excessive et tout dommage potentiel.

Caractéristiques : Boîtiers antidéflagrants, actionnement mécanique précis et conception à sécurité intégrée.

3. Système d'alarme sonore et lumineuse

Objectif : Alerter les opérateurs et le personnel des conditions critiques ou des urgences.

Caractéristiques : Alarmes sonores antidéflagrantes (par exemple, klaxons) et alarmes visuelles (par exemple, lumières stroboscopiques), intégrées au système de contrôle de la grue.

4. Protection contre les surcharges

Objectif : Empêche la grue de soulever des charges dépassant sa capacité nominale.

Caractéristiques : Cellules de charge ou capteurs de pression qui surveillent la charge et déclenchent une alarme ou arrêtent la grue si la charge dépasse les limites de sécurité.

5. Système d'arrêt d'urgence

Objectif : Fournit un moyen d’arrêter immédiatement tous les mouvements de la grue en cas d’urgence.

Caractéristiques : Boutons d'arrêt d'urgence facilement accessibles, intégrés au système de commande et conçus pour être antidéflagrants.

6. Système anti-collision

Objectif : Empêche les collisions avec d’autres grues ou objets dans la zone d’exploitation.

Caractéristiques : Capteurs et systèmes de contrôle qui détectent la présence d'obstacles et arrêtent ou ralentissent automatiquement la grue pour éviter les collisions.

7. Loquets de sécurité

Objectif : Sécurise la charge sur le crochet de la grue et empêche toute libération accidentelle.

Caractéristiques : Mécanismes de verrouillage automatiques ou manuels, conçus pour être antidéflagrants et fiables.

8. Surveillance de la température

Objectif : Surveiller la température des composants critiques pour éviter toute surchauffe.

Caractéristiques : Capteurs de température et alarmes qui s'activent si les températures dépassent les niveaux de sécurité.



11. Mode de contrôle

1. Contrôle manuel

Description : Le contrôle manuel consiste à utiliser des commandes physiques pour faire fonctionner la grue. Ce mode permet à l'opérateur d'avoir un contrôle direct sur les mouvements de la grue.

2. Télécommande

Description : La télécommande permet de faire fonctionner la grue à distance, ce qui peut améliorer la sécurité et la commodité, en particulier dans les environnements dangereux.

3. Contrôle de la cabine

Description : Le contrôle de la cabine implique l'utilisation de la grue à partir d'une cabine d'opérateur dédiée, qui peut être située sur la grue ou au sol.

4. Contrôle automatisé

Description : Le contrôle automatisé implique l’utilisation de systèmes informatiques et de logiciels pour contrôler les opérations de grue avec une intervention manuelle minimale.

5. Systèmes de contrôle intégrés

Description : Les systèmes de contrôle intégrés combinent plusieurs modes de contrôle dans un système cohérent, permettant flexibilité et redondance.

6. Système d'arrêt d'urgence

Description : Un système d'arrêt d'urgence est essentiel pour arrêter rapidement les opérations de grue en cas d'urgence.



12. Croquis

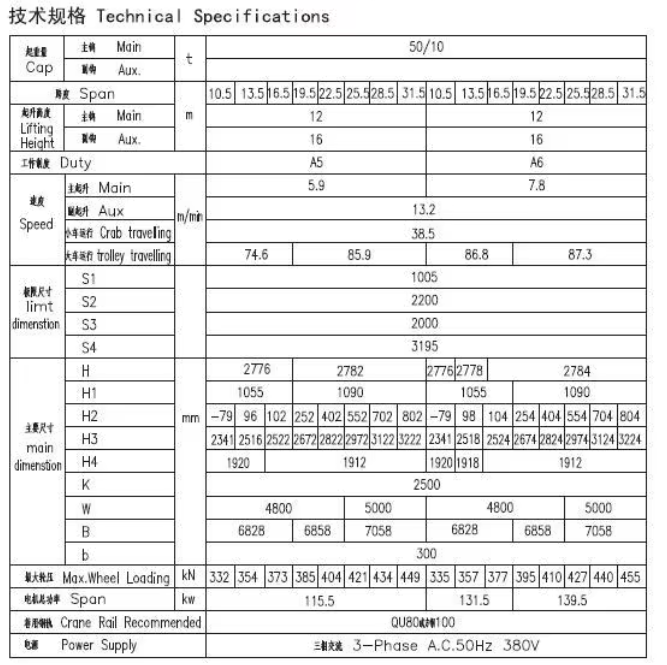

Principales données techniques





1. Sécurité renforcée dans les environnements dangereux

Prévention des explosions : Les ponts roulants antidéflagrants sont conçus pour empêcher les sources d’inflammation, réduisant ainsi le risque d’explosion ou d’incendie dans les environnements à atmosphère explosive.

Conformité aux normes : Ils répondent à des normes internationales strictes telles que ATEX, NEC ou IECEx, garantissant que tous les composants sont testés et certifiés pour fonctionner en toute sécurité dans des conditions dangereuses.

2. Construction robuste

Matériaux durables : Construites avec des matériaux antidéflagrants tels que l'acier robuste ou la fonte, ces grues sont conçues pour résister aux conditions environnementales difficiles.

Boîtiers étanches : les composants tels que les moteurs, les panneaux de commande et les interrupteurs de fin de course sont logés dans des boîtiers étanches et antidéflagrants pour empêcher la pénétration de poussière ou d'humidité.

3. Fonctionnement fiable

Risque de défaillance réduit : l’utilisation de composants antidéflagrants minimise le risque de pannes électriques, de surchauffe ou de défaillance mécanique pouvant entraîner des situations dangereuses.

Performances constantes : Conçues pour fonctionner de manière fiable dans des conditions extrêmes, ces grues offrent des performances constantes même dans des environnements difficiles.

4. Fonctions de sécurité améliorées

Dispositifs de sécurité avancés : équipés de fonctions de sécurité telles qu'une protection contre les surcharges, des interrupteurs de fin de course, des alarmes sonores et lumineuses et des systèmes d'arrêt d'urgence pour garantir un fonctionnement sûr.

Dispositifs de verrouillage de sécurité : ces grues comprennent des dispositifs de verrouillage de sécurité et des mécanismes d'arrêt automatique pour empêcher tout fonctionnement dangereux et protéger le personnel.

5. Flexibilité opérationnelle

Modes de contrôle multiples : les options de contrôle manuel, à distance, en cabine et automatisé offrent une flexibilité dans la façon dont la grue est utilisée, permettant une adaptabilité à divers besoins opérationnels.

Intégration aux systèmes existants : peut être intégré aux systèmes industriels et aux technologies d'automatisation existants pour une fonctionnalité et une efficacité améliorées.





1. Industrie pétrolière et gazière

Raffineries : Utilisées pour la manutention d'équipements lourds, l'entretien et le transport de matériaux dans les raffineries où des produits chimiques et des gaz volatils sont présents.

Usines pétrochimiques : opèrent dans des zones à fortes concentrations de produits chimiques inflammables, où des grues antidéflagrantes garantissent une manutention et un traitement sûrs des matériaux.

2. Fabrication de produits chimiques

Usines chimiques : utilisées dans les zones où des produits chimiques inflammables ou explosifs sont traités ou stockés. Les ponts roulants antidéflagrants permettent de manipuler les produits chimiques et les équipements en toute sécurité.

Fabrication pharmaceutique : Dans les usines pharmaceutiques où des poudres ou des solvants explosifs sont utilisés, les grues antidéflagrantes empêchent tout risque d'inflammation et garantissent un fonctionnement sûr.

3. Industrie minière

Exploitation minière souterraine : Utilisées dans les mines souterraines où du méthane ou d'autres gaz explosifs peuvent être présents. Ces grues sont utilisées pour hisser et transporter du matériel et des matériaux miniers.

Exploitation minière à ciel ouvert : Utilisé dans les opérations d'exploitation minière à ciel ouvert, en particulier dans les zones où de la poussière et des matériaux inflammables sont présents, pour manipuler le minerai et l'équipement en toute sécurité.

4. Industrie aérospatiale

Maintenance des aéronefs : Dans les installations aérospatiales où des vapeurs ou des matériaux explosifs sont utilisés dans la maintenance et l'assemblage, les ponts roulants antidéflagrants assurent une manutention sûre des pièces et des équipements des aéronefs.

Manutention de carburant : utilisé dans les zones où du carburant d'aviation ou d'autres substances inflammables sont manipulés, garantissant la sécurité lors des opérations de ravitaillement ou de maintenance.

5. Production d'énergie

Centrales électriques : Dans les installations de production d'électricité, en particulier celles utilisant des combustibles fossiles, les grues antidéflagrantes manipulent des équipements et des matériaux dans des zones où des gaz ou des poussières inflammables peuvent être présents.

Centrales nucléaires : utilisées pour la manutention et le transport de matériaux dans et autour des centrales nucléaires, où la sécurité et la précision sont essentielles.







Conception : Selon les besoins du client et les conditions du site, concevez la structure, la taille, la capacité de charge, etc. du portique et déterminez le type de grue (monopoutre, bipoutre, monojambe, bijambe, etc.).

Préparation du matériel : Achetez des matières premières telles que des plaques d'acier, des canaux, des poutres en I, etc., et effectuez des contrôles de qualité.

Découpe et formage : découpez les matières premières aux tailles et formes requises et transformez-les en poutres, pieds, poutres d'extrémité et autres composants.

Perçage et soudage : Percez des trous dans les composants à assembler et soudez les pièces ensemble pour former la structure principale de la grue.

Assemblage : Assembler les composants mécaniques et électriques sur la structure principale de la grue, tels que les palans, les poulies, les câbles métalliques, les moteurs, etc.

Soudure et usinage : Souder les joints entre les composants et réaliser les usinages nécessaires pour assurer l'exactitude des dimensions et de la structure de la grue.

Peinture : Appliquez une peinture antirouille ou d’autres traitements de surface sur la grue pour la protéger de la corrosion et prolonger sa durée de vie.

Installation et mise en service : Installez la grue à l'emplacement désigné et effectuez les tests de charge et la mise en service pour garantir qu'elle fonctionne normalement et en toute sécurité.

Réception et livraison : Effectuer les contrôles de réception conformément aux normes et spécifications en vigueur et livrer la grue au client après avoir passé l'acceptation.













Contrôle des matériaux

Contrôle qualité : Un contrôle qualité strict est effectué sur les matières premières achetées pour garantir qu'elles répondent aux exigences de conception et aux normes nationales.

Stockage des matériaux : Les matériaux qualifiés sont stockés selon la classification pour éviter la corrosion ou les dommages.

Découpe et formage

Découpe de l'acier : utilisez la découpe plasma, la découpe laser ou la découpe au chalumeau et d'autres technologies pour couper l'acier en fonction de la taille du dessin de conception.

Traitement de formage : Former la plaque d'acier par pliage, laminage, soudage et autres procédés pour fabriquer la poutre principale, la poutre d'extrémité et d'autres pièces structurelles.

Soudage

Soudage des composants : les pièces en acier découpées et formées sont soudées dans les structures principales telles que la poutre principale, la poutre d'extrémité et le chariot. Le processus de soudage doit être strictement contrôlé pour garantir la résistance structurelle et la qualité du soudage.

Inspection des soudures : utilisez une technologie de contrôle non destructif (comme les contrôles par ultrasons, les contrôles radiographiques) pour inspecter les soudures afin de garantir qu'il n'y a pas de fissures ou d'autres défauts.

Usinage

Usinage de précision : Un usinage de précision est effectué sur les composants clés de la grue, tels que les jeux de roues, les sièges de roulement, les poulies, etc., pour garantir leur précision dimensionnelle et leur qualité de surface.

Assemblage de l'ensemble de la machine

Montage général : Sur la base du pré-assemblage, le montage global de la grue est réalisé, y compris l'installation finale de la poutre principale, de la poutre d'extrémité, du mécanisme de levage, du mécanisme de marche, etc.

Mise en service et tests

Les performances opérationnelles de la grue sont testées dans des conditions dynamiques, notamment en ce qui concerne les fonctions de levage, de marche, de direction et autres. La taille globale du pont roulant assemblé est vérifiée pour garantir que toutes les dimensions répondent aux exigences de conception.

Pulvérisation et traitement anti-corrosion

Traitement de surface Élimination de la rouille : élimination de la rouille sur la surface de la grue, les méthodes courantes incluent le sablage, le décapage, etc. Pulvérisation d'apprêt : pulvérisez un apprêt anticorrosion sur la surface traitée pour empêcher l'oxydation et la corrosion du métal. Pulvérisation de couche de finition Pulvérisation de couleur : pulvérisez une couche de finition selon les exigences du client ou les normes de l'industrie pour donner à la grue un effet protecteur et décoratif. Marquage : après la pulvérisation, marquez les informations d'identification de la grue conformément aux spécifications, telles que le modèle, la charge nominale, etc.

Usine et installation

Emballage et transport

Protection de l'emballage : Emballez de manière protectrice les composants clés de la grue pour éviter tout dommage pendant le transport. Organisation du transport : En fonction de la taille de l'équipement et des conditions de transport, sélectionnez une méthode de transport adaptée pour transporter la grue jusqu'au site du client.

Réception et livraison

Acceptation du client

Réception sur site : Le client procède à la réception sur site de la grue conformément aux exigences du contrat et aux spécifications techniques pour vérifier les performances et la qualité de l'équipement.

Correction des problèmes : Si des problèmes sont détectés, le fabricant doit les corriger à temps pour garantir que l'équipement répond entièrement aux exigences du client. Livraison et utilisation Formation à l'utilisation : Le fabricant forme généralement les opérateurs du client pour s'assurer qu'ils peuvent utiliser la grue correctement et en toute sécurité.
