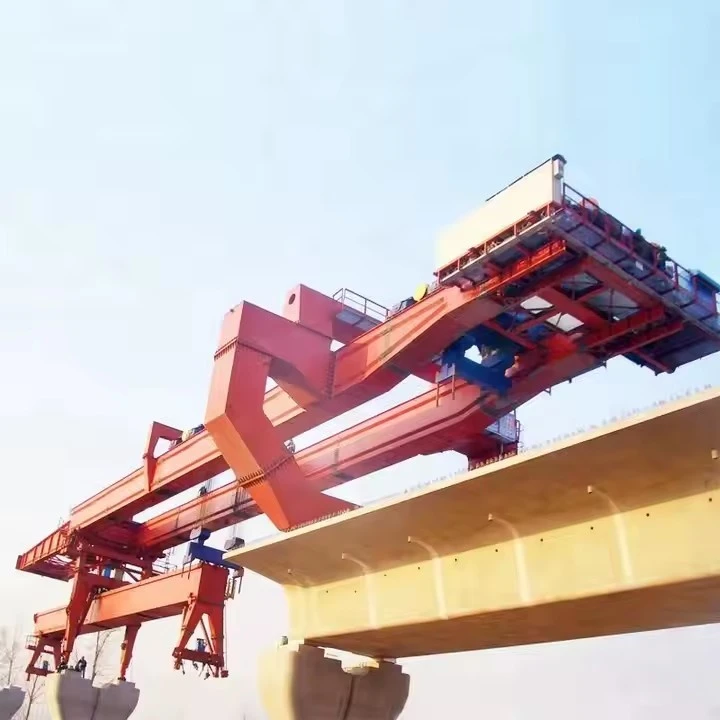

Équipement de lancement de pont de 110 tonnes
LeÉquipement de lancement de pont de 110 tonnesest un véhicule militaire ou d'ingénierie spécialisé conçu pour déployer des ponts portables, permettant aux troupes, aux véhicules et aux fournitures de franchir des obstacles tels que des rivières, des tranchées ou des brèches sur le champ de bataille. Voici un aperçu de ses principaux aspects :
Principales fonctionnalités
Principales caractéristiques :
Capacité:
Peut lancer des ponts avec une capacité de charge allant jusqu'à110 tonnes, soutenant les véhicules militaires lourds comme les chars, les véhicules blindés de transport de troupes (APC) et les camions logistiques.
Types de ponts :
Déploie généralementponts modulaires ou de type ciseaux-(par exemple, variantes de pont Bailey, ponts à poutres moyennes ou conceptions militaires personnalisées).
Peut soutenirconfigurations à une-travée ou à plusieurs-travéesen fonction de la mission.
Mobilité et déploiement :
Monté sur un-robustechâssis à roues ou à chenilles(par exemple, coques de réservoir modifiées ou camions à plusieurs-essieux).
Systèmes hydrauliques ou mécaniques pour un déploiement rapide (souvent enmoins de 10 à 30 minutes).
Certains modèles disposentsystèmes automatisés de lancement/récupérationpour une exposition minimale de l’équipage.
Utilisation opérationnelle :
Utilisé parcorps du génie militaire(par exemple, l'armée américaineABV, la ChineTapez 84, ou russeTMM-6systèmes).
Critique pourgénie de combat, secours en cas de catastrophe et réparation rapide des infrastructures.
Spécification
Spécifications générales
Capacité du pont: 110 tonnes (charge nominale de classe 110)
Portée du pont: Généralement 20 à 40 mètres (réglable en fonction de la configuration)
Temps de déploiement: 30 à 90 minutes (selon la longueur du pont et l'expérience de l'équipage)
Mobilité: Monté sur un véhicule de transport lourd (châssis tout terrain 8x8 ou 10x10-)
Équipe d'exploitation: 3 à 6 personnes
Spécifications techniques
Plate-forme de véhicule
Châssis : Camion lourd militaire ou commercial à grande-mobilité-
Moteur: moteur diesel de 400 à 600 CV
Transmission : Automatique ou manuel avec-fonctionnalités tout-terrain
Suspension: Hydraulique ou pneumatique pour terrain accidenté
Vitesse maximale (en charge): 60-80 km/h (sur-route), 20-40 km/h (hors-route)
Système de pont
Type de pont : Pont d'assaut modulaire en acier/aluminium (par exemple, type Bailey-, pont à ciseaux ou conception à panneaux modulaires)
Largeur du pont: 3,5 à 4,5 mètres (permettant le passage des véhicules)
Mécanisme de déploiement: Système de lancement hydraulique ou mécanique
Classe de charge: MLC 110 (Military Load Classification) ou équivalent pour un usage civil
Fonctionnalités de déploiement
Méthode de lancement: Mécanisme télescopique, à ciseaux ou coulissant
Stabilisation: Stabilisateurs ou vérins hydrauliques pour la stabilité lors du déploiement
Option de télécommande: Certains modèles permettent un fonctionnement à distance partiel
Limites environnementales et opérationnelles
Température de fonctionnement: -30 degrés à +50 degrés
Capacité de pente: Peut se déployer sur des pentes jusqu'à 10%
Traversée d'eau: Peut lancer des ponts au-dessus de rivières ou de brèches avec une configuration appropriée
Images et composants
LeÉquipement de lancement de pont de 110 tonnesest généralement utilisé par les unités du génie militaire pour déployer rapidement des ponts mobiles, permettant aux troupes et aux véhicules de franchir des obstacles tels que des rivières, des tranchées ou des brèches. Voici les éléments clés d’un tel système :
1. Structure du pont
Mécanisme de lancement: Système hydraulique ou mécanique pour étendre/rétracter le pont.
Tablier de pont: Panneaux modulaires ou continus qui forment la chaussée.
Poutres de support : éléments porteurs-qui répartissent le poids.
2. Véhicule/Châssis
Véhicule porteur : Il s'agit souvent d'un camion militaire lourd-ou d'un véhicule à chenilles (par exemple, MAN, Oshkosh ou similaire).
Stabilisateurs/Stabilisateurs: Jambes hydrauliques pour stabiliser lors du déploiement du pont.
3. Système hydraulique
Pompes et actionneurs: Alimenter l'extension/rétraction du pont.
Vannes de contrôle: Réguler la pression et le débit hydrauliques.
4. Système de contrôle
Console opérateur: Commandes de lancement, de récupération et de réglage du pont.
Capteurs et systèmes de rétroaction: Surveillez l’alignement, la stabilité et l’état du déploiement.
5. Composants de sécurité et de support
Goupilles/pinces de verrouillage: Fixez le pont en place.
Système de treuil/câble: Aide au positionnement et à la récupération.
Libération d'urgence: Permet un détachement rapide si nécessaire.
6. Équipement auxiliaire
Trousses à outils: Pour l'entretien et les réglages.
Des pièces de rechange: Tuyaux hydrauliques de remplacement, broches, etc.
Esquisser
Avantages
LeÉquipement de lancement de pont de 110 tonnesest un système d'ingénierie spécialisé conçu pour le déploiement rapide de ponts militaires ou de secours, permettant aux troupes, aux véhicules et aux fournitures de franchir des obstacles tels que des rivières, des gorges ou des infrastructures endommagées. Voici ses principaux avantages :
1. Capacité de charge élevée (110 tonnes)
Prend en charge les véhicules militaires lourds (par exemple, les chars, les véhicules blindés de transport de troupes et les camions logistiques).
Assure un passage sûr des convois dans des scénarios de combat ou de secours en cas de catastrophe.
2. Déploiement rapide
Peut être assemblé et lancé rapidement (souvent en quelques minutes ou quelques heures), réduisant ainsi les temps d'arrêt dans les opérations critiques.
Améliore la mobilité pour l’avancée des forces ou les missions humanitaires.
3. Conception modulaire et adaptable
Longueur de portée réglable pour s'adapter à différentes largeurs d'espace.
Peut être configuré pour différents terrains (espaces humides, espaces secs ou sol inégal).
4. Mobilité et efficacité des transports
Monté sur des véhicules lourds-(par exemple, des châssis-citernes ou des camions) pour un déplacement facile.
Certains systèmes sont amphibies ou transportables par voie aérienne-(via des hélicoptères ou des avions cargo).
5. Exigence minimale en matière d'équipage
Les mécanismes de lancement automatisés ou semi--automatisés réduisent les besoins en main-d'œuvre.
Opérable par une petite équipe d’ingénieurs.
6. Applications militaires et de secours en cas de catastrophe
Utilisation au combat :Facilite le mouvement rapide des troupes et de l’équipement dans les opérations offensives/défensives.
Aide humanitaire :Permet d'accéder aux zones sinistrées où les ponts sont détruits.
7. Durabilité et fiabilité
Conçu pour résister aux environnements difficiles (conditions météorologiques extrêmes, terrains accidentés).
Matériaux résistants à la corrosion-pour une utilisation-à long terme.
8. Interopérabilité
Compatible avec les normes OTAN ou autres normes militaires pour les opérations conjointes.
Peut s'intégrer aux systèmes de pontage existants.
9. Charge logistique réduite
Élimine le besoin de matériaux de construction de-ponts complexes sur-site.
Plus rapide que les méthodes traditionnelles de ponton ou de pont Bailey.
10. Avantage tactique
Permet des manœuvres surprises en surmontant rapidement les obstacles.
Réduit la vulnérabilité aux attaques ennemies lors des opérations de franchissement.
Application
LeÉquipement de lancement de pont de 110 tonnesest un système d'ingénierie spécialisé conçu pour le déploiement rapide de ponts militaires ou de secours, permettant le franchissement d'obstacles tels que des rivières, des ravins ou des infrastructures endommagées. Voici ses principales applications :
1. Opérations militaires
Mouvement rapide des troupes et des véhicules :Permet aux véhicules blindés, aux chars et aux troupes de franchir les brèches pendant les combats ou les manœuvres stratégiques.
Soutien logistique :Garantit un mouvement ininterrompu de la chaîne d’approvisionnement sur des terrains contestés ou accidentés.
Contourner les ponts détruits :Remplace rapidement les ponts endommagés par l'action ennemie ou par des catastrophes naturelles.
2. Secours en cas de catastrophe et intervention d'urgence
Après-reprise après sinistre :Restaure la connectivité après des tremblements de terre, des inondations ou des ouragans.
Accès à l’aide humanitaire :Facilite l’acheminement des fournitures vers les zones isolées.
3. Génie civil et infrastructures
Ponts temporaires pour la construction :Prend en charge le transport de machines lourdes et de matériaux dans des projets-à grande échelle.
Entretien du pont :Fournit des passages alternatifs lors des travaux de réparation.
4. Avantages tactiques
Haute mobilité :Monté sur des véhicules lourds-(par exemple, des camions ou des transporteurs à chenilles) pour un déplacement rapide.
Capacité de charge lourde :Supporte des poids jusqu'à110 tonnes, pouvant accueillir des chars de combat principaux (par exemple, M1 Abrams, Leopard 2).
Conception modulaire :Adaptable à différentes longueurs d'espace (généralement20 à 30 mètres).
Procédure de production
Le processus de production d'unLanceur de pont de 110 tonnesimplique plusieurs étapes critiques, de la conception et de l’approvisionnement en matériaux à l’assemblage, aux tests et à la mise en service. Vous trouverez ci-dessous un aperçu structuré du processus de production typique :
1. Conception et ingénierie
Conception conceptuelle: Définir les spécifications du lanceur de pont (capacité de travée, mobilité, systèmes hydrauliques/pneumatiques, etc.).
Ingénierie détaillée:
Analyse structurelle (analyse par éléments finis pour la répartition des charges).
Conception mécanique (mécanisme de lancement, bogies, systèmes de levage).
Conception de systèmes hydrauliques/pneumatiques.
Systèmes électriques et de contrôle (automatisation, capteurs, verrouillages de sécurité).
Conformité réglementaire: Veiller au respect des normes internationales (ISO, EN, AASHTO, etc.).
2. Approvisionnement en matériel
Acier de construction : Acier de haute qualité-(par exemple, S355, ASTM A572) pour les poutres, les fermes et les supports.
Composants hydrauliques: Pompes, cylindres, vannes et flexibles.
Pièces mécaniques: Engrenages, treuils, roulements et bogies.
Systèmes électriques: Moteurs, automates, capteurs et câblage.
3. Fabrication et usinage
Couper et façonner: Découpe plasma/laser CNC pour pièces de précision.
Soudage:
Soudage à l'arc submergé (SAW) pour sections lourdes.
Soudage à l'arc métallique sous protection (SMAW) pour les joints.
Tests non-destructifs (CND) comme l'inspection par ultrasons/rayons X-.
Usinage: Perçage, fraisage et tournage des composants critiques.
4. Sous-assemblage
Assemblage de bogies: Essieux, suspensions et systèmes de freinage.
Unité de puissance hydraulique (HPU): Intégration de pompe, réservoir et vanne.
Sections de poutre : Pré-assemblage de segments de pont avec plaques de connexion.
5. Assemblée principale
Intégration du cadre: Montage de poutres longitudinales/transversales.
Systèmes mécaniques: Installation de treuils, d'engrenages et de mécanismes de lancement.
Systèmes hydrauliques: Vérins de liaison pour le levage/lancement.
Câblage électrique: Panneaux de commande, capteurs et systèmes d'automatisation.
6. Tests et contrôle qualité
Test de charge:
Test de charge statique (110 tonnes + facteur de sécurité).
Test de charge dynamique (lancement simulé).
Essais hydrauliques: Contrôles de pression et tests d'étanchéité.
Tests fonctionnels:
Séquence de lancement (mouvement avant/arrière).
Arrêt d'urgence et verrouillages de sécurité.
Inspection finale: Contrôles dimensionnels, qualité de la peinture et documentation.
7. Peinture et protection contre la corrosion
Préparation des surfaces: Sablage (norme SA 2.5).
Amorçage : Primaire à base d'époxy-pour la résistance à la corrosion.
Revêtement supérieur : Peinture polyuréthane (résistante aux intempéries-).
8. Emballage et expédition
Démontage (si nécessaire): Panne modulaire pour le transport.
Conditionnement: Emballage résistant aux intempéries pour les composants sensibles.
Logistique : Transport lourd-(camions plateaux/remorques spécialisées).
9. Mise en service sur-site
Remontage: Guidé par des équipes techniques.
Étalonnage: Alignement des capteurs et des systèmes de contrôle.
Formation des opérateurs : Instructions pratiques-pour le déploiement et la maintenance.
10. Documentation et remise
Manuels: Consignes d’exploitation, d’entretien et de sécurité.
Certificats: Rapports d'essais de matériaux (MTR), journaux de soudure et certificats de conformité.
Dessins tels que-construits: Documents de conception mis à jour reflétant les modifications finales.
