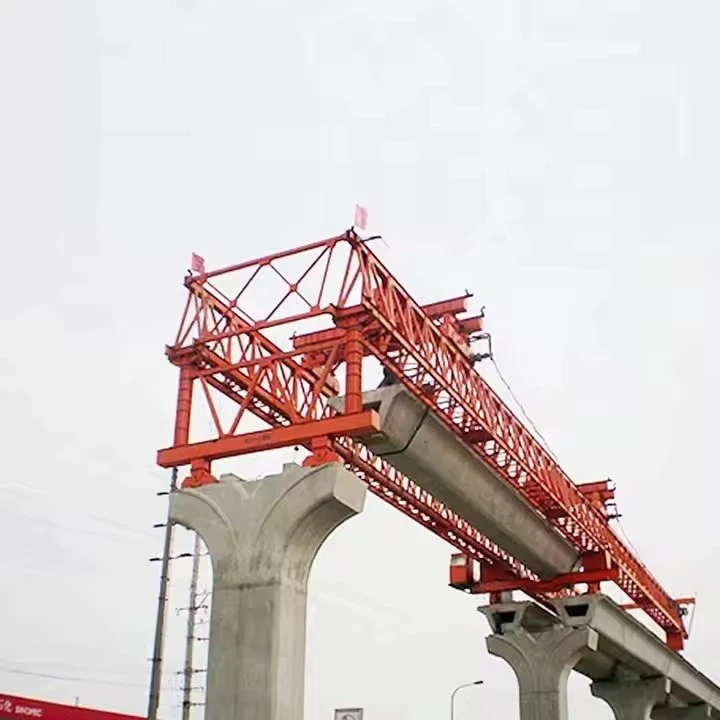

Équipement de lancement de pont de 250 tonnes
A Équipement de lancement de pont de 250 tonnesest une machine robuste-utilisée pour installer efficacement des segments ou des poutres de pont préfabriqués.
Principales fonctionnalités
Principales caractéristiques d'un lanceur de pont de 250 tonnes :
Capacité de charge élevée– Peut soulever et positionner des segments de pont pesant jusqu’à 250 tonnes.
Portée et portée réglables– Personnalisable pour différentes largeurs et hauteurs de pont.
Conception automotrice ou modulaire– Certains modèles sont automoteurs-sur rails ou sur roues, tandis que d'autres sont modulaires et nécessitent un assemblage sur-site.
Placement de précision– Équipé de commandes hydrauliques ou électroniques pour un alignement précis des segments du pont.
Systèmes de sécurité– Comprend une protection contre les surcharges, des mécanismes anti-balancement-et un freinage d'urgence.
Adaptabilité– Peut être utilisé pour différents types de ponts (poutre, caisson, segmentaire, etc.).
Fonctionnement de la télécommande– Certains modèles permettent des manœuvres-contrôlées à distance pour une sécurité et une efficacité accrues.
Spécification
1. Spécifications générales
Modèle/Type :Lanceur de pont de 250 tonnes
Application:Construction de ponts segmentaires préfabriqués, lancement de poutres, montage travée-par-travée
Capacité de lancement maximale :250 tonnes métriques
Méthode de lancement :Auto-à lancement automatique, modulaire ou basé sur un portique-
Système de contrôle :Automatisé/PLC-contrôlé avec commande manuelle
2. Spécifications structurelles
Poutre/cadre principal :Acier à haute-résistance (grade S355/S460)
Longueur de portée :Réglable (par exemple, 30 à 60 m typique)
Largeur:Réglable pour s'adapter à la largeur du tablier du pont (par exemple, 10 m à 20 m)
Hauteur:Réglable (par exemple, 6 m à 12 m)
Système d'assistance :Vérins hydrauliques, piliers temporaires ou paliers lisses
Images et composants
A Équipement de lancement de pont de 250 tonnesest une machine robuste-utilisée pour installer efficacement des segments ou des poutres de pont préfabriqués. Voici ses composants clés :
1. Principaux composants structurels
Nez de lancement (flèche avant)– S'étend vers l'avant pour guider les segments du pont pendant la mise en place.
Poutre principale/poutre– La structure porteuse principale-supportant les segments du pont lors du lancement.
Tours/piliers de support– Supports temporaires ou permanents pour stabiliser le lanceur pendant le fonctionnement.
Cadre de support arrière– Ancre le lanceur à la partie terminée du pont.
2. Systèmes hydrauliques et mécaniques
Vérins hydrauliques– Fournir une force de levage et de poussée pour déplacer les segments du pont.
Mécanisme pousser/tirer– Fait glisser le lanceur vers l’avant ou vers l’arrière le long de l’alignement du pont.
Treuils et câbles– Aider au positionnement et à la stabilisation des segments.
3. Systèmes de mouvement et de positionnement
Roues/pistes de déplacement– Permet au lanceur de se déplacer le long du tablier du pont ou du sol.
Supports réglables– Activer les corrections de hauteur et d’alignement pour un placement précis.
Roulement d'orientation– Permet la rotation pour l'alignement du pont incurvé (le cas échéant).
4. Systèmes de contrôle et de sécurité
Système de contrôle PLC– Contrôles automatisés pour des opérations synchronisées.
Capteurs de surveillance de charge– Assurez-vous que la répartition du poids reste dans des limites sûres.
Freins et verrous d'urgence– Éviter les mouvements accidentels pendant le fonctionnement.
5. Composants auxiliaires
Plateformes de travail et échelles d'accès– Assurer un accès sécurisé aux opérateurs.
Contrepoids– Équilibrer le lanceur lors de levages lourds.
Groupe motopropulseur (hydraulique et électrique)– Fournit de l’énergie pour les systèmes hydrauliques et électriques.
6. Fonctionnalités facultatives
Module automoteur-(SPM)– Pour un mouvement indépendant sans grues externes.
Système de direction adaptatif– Pour les géométries de ponts complexes.
Fonctionnement de la télécommande– Améliore la sécurité dans des conditions dangereuses.
Cet équipement est crucial pour lancer efficacement des ponts, des viaducs et des constructions segmentaires préfabriquées à grande portée.
Esquisser
Avantages
LeÉquipement de lancement de pont de 250 tonnesest une machine-robuste conçue pour le déploiement rapide et efficace de grands ponts, généralement utilisés dans les projets militaires, d'urgence et d'infrastructure. Voici ses principaux avantages :
1. Déploiement rapide
Peut installer rapidement des ponts en quelques minutes, réduisant ainsi les temps d'arrêt dans des situations critiques (par exemple, opérations militaires ou secours en cas de catastrophe).
Les systèmes de lancement automatisés ou semi--automatisés minimisent le travail manuel.
2. Capacité de charge élevée
Prise en charge250 tonnes, permettant le passage de véhicules militaires lourds (chars, camions) ou de transports civils.
Assure la stabilité et la sécurité pour un trafic lourd continu.
3. Mobilité et polyvalence
Monté sur un support mobile (sur roues ou sur chenilles), permettant le transport vers des endroits éloignés ou accidentés.
Adaptable à différents types de ponts (ponts Bailey, ponts modulaires, etc.).
4. Travail manuel réduit
Les systèmes hydrauliques ou mécaniques manipulent des composants lourds, réduisant ainsi le besoin d'équipes nombreuses.
Minimise les risques associés à la construction manuelle de ponts.
5. Sécurité améliorée
Le déploiement contrôlé avec précision- réduit les accidents lors de l'installation.
Les-systèmes de stabilisation intégrés garantissent un placement sécurisé du pont.
6. Applications militaires et civiles
Militaire:Déploiement rapide de ponts pour le mouvement des troupes et des véhicules dans les zones de combat.
Civil:Réparation d'urgence de ponts après des catastrophes naturelles (inondations, tremblements de terre) ou des projets d'infrastructures.
7. Rentable-
Réduit les coûts à long terme-en accélérant la construction et en minimisant la main d'œuvre.
Équipement réutilisable pour plusieurs déploiements.
8. Durabilité et fiabilité
Conçu pour résister aux environnements difficiles (conditions météorologiques extrêmes, terrains accidentés).
Conception à faible-entretien pour une utilisation prolongée sur le terrain.
Conclusion
LeLanceur de pont de 250 tonnesest un atout crucial pour le génie militaire et civil, offrantrapidité, solidité et efficacitédans les opérations de déploiement de ponts. Sa capacité à supporter des charges extrêmes tout en garantissant une installation rapide le rend indispensable dans les scénarios critiques.
Application
A Lanceur de pont de 250 tonnesest un équipement robuste-utilisé dans la construction de ponts, en particulier pour la mise en place de segments préfabriqués, de poutres ou de travées entières de pont. Vous trouverez ci-dessous ses principales applications, fonctionnalités et considérations :
Applications :
Lancement de poutres préfabriquées– Utilisé pour soulever et positionner de grandes poutres préfabriquées en béton ou en acier (jusqu’à 250 tonnes) sur des piliers ou des culées.
Construction de ponts segmentaires– Déploie des segments préfabriqués dans des méthodes en porte-à-faux équilibré ou travée-par-travée.
Lancement de fermes et d'arches– Aide à placer de grandes fermes en acier ou des sections d'arc pour les ponts à longue portée-.
Ponts ferroviaires et routiers– Couramment utilisé dans les projets de ponts ferroviaires et routiers où le levage de charges lourdes est nécessaire.
Lancement aérien et suspendu– Peut être configuré pour lancer des poutres par le haut (portique aérien) ou par le bas (nez de lancement).
Procédure de production
La production d'unÉquipement de lancement de pont de 250 tonnes (BLE)implique un processus complexe en plusieurs étapes-qui intègre l'ingénierie structurelle, les systèmes mécaniques, l'hydraulique et l'automatisation. Ci-dessous un détailprocédure de production étape-par-étape:
1. Phase de conception et d'ingénierie
Analyse des besoins: Définir la capacité de charge (250 tonnes), la longueur de portée, l'adaptabilité du terrain et la mobilité.
Modélisation CAO: Utilisez des logiciels comme AutoCAD, SolidWorks ou CATIA pour la conception 3D.
Analyse FEA: Réaliser une analyse par éléments finis (ANSYS, ABAQUS) pour valider l'intégrité structurelle.
Conception de systèmes hydrauliques et électriques: Planifier les vérins hydrauliques, les pompes et les systèmes de contrôle.
2. Approvisionnement en matériel
Acier de construction : Acier de haute qualité-(ASTM A572/A514) pour poutres, poutres et fermes.
Composants hydrauliques: Pompes, cylindres, vannes (Bosch Rexroth, Parker).
Systèmes électriques et de contrôle : automates, capteurs et modules de-contrôle à distance.
Mécanisme de suivi/lancement : Rouleaux ou roulements coulissants-pour charges lourdes.
3. Processus de fabrication
A. Fabrication de la poutre principale
Couper et façonner : Découpe plasma/oxy-de tôles d'acier.
Soudage: Soudage à l'arc submergé (SAW) pour les joints longitudinaux ; soudage robotisé pour la précision.
Assemblée: Boulonner et souder des segments dans des poutres-caissons ou des sections de fermes.
B. Structure de support (A-Cadre/Tour)
Fabriquer des supports verticaux en acier renforcé.
Assembler les mécanismes de levage hydrauliques.
C. Lancement du nez et du support arrière
Construire le nez de lancement (extension temporaire pour le déploiement du pont).
Installez les pieds de support/stabilisateurs arrière.
4. Intégration hydraulique et électrique
Système hydraulique:
Installez des vérins hydrauliques pour le levage et le lancement.
Connectez les pompes, les tuyaux et les vannes de régulation.
Système électrique:
Câblez les automates, les capteurs et les panneaux de commande.
Testez la synchronisation entre les systèmes hydrauliques et de mouvement.
5. Contrôle qualité et tests
Tests CND : Inspection du soudage par ultrasons/rayons X-.
Test de charge: Appliquer 125 % de la charge de conception (312,5 tonnes) pour vérifier la sécurité.
Tests fonctionnels: Simulez le lancement d'un pont dans des conditions contrôlées.
6. Assemblage et contrôle avant-livraison
Assembler tous les modules (poutres, supports, hydraulique).
Réaliser les tests opérationnels finaux (extension/rétraction, stabilité).
7. Transport et mise en service du site
Démonter en modules transportables (si nécessaire).
Remontage et mise en service sur-site.
Formation des opérateurs.
Vue de l'atelier
L'entreprise a installé une plateforme intelligente de gestion des équipements, et a installé 310 ensembles (ensembles) de robots de manutention et de soudage. Une fois le plan terminé, il y aura plus de 500 ensembles (ensembles) et le taux de mise en réseau des équipements atteindra 95 %. 32 des lignes de soudage ont été mises en service, 50 devraient être installées et le taux d'automatisation de l'ensemble de la gamme de produits a atteint 85 %.
