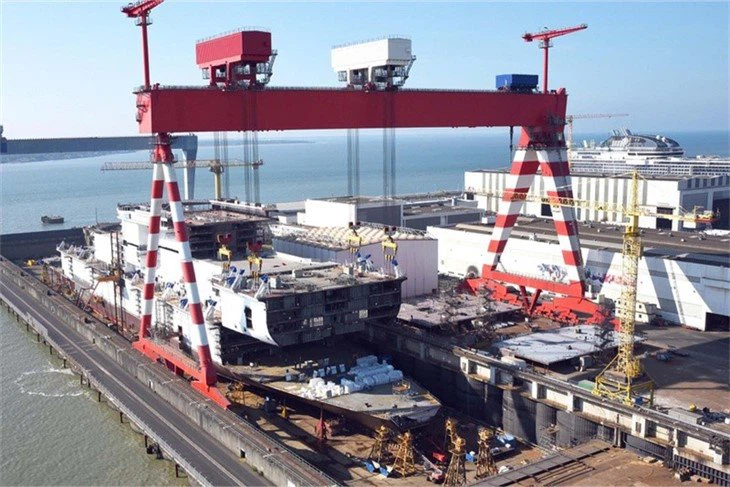

Grues à portique pour la construction navale

Les portiques de construction navale jouent un rôle crucial dans la construction et l’assemblage des navires dans les chantiers navals. Ces grues sont conçues pour effectuer le levage et le positionnement de composants lourds de navires, rendant ainsi le processus de construction navale plus efficace et plus sûr. Vous trouverez ci-dessous un aperçu général d’une introduction de produit pour les portiques de construction navale :

• Capacité de levage lourde: Les portiques de construction navale sont conçus pour supporter des charges extrêmement lourdes, offrant des capacités de levage allant de plusieurs tonnes à plusieurs centaines de tonnes. Cette capacité est essentielle pour manœuvrer les composants et sections de grands navires pendant le processus de construction.
• Portée et hauteur de levage: Ces grues sont conçues avec une large portée pour couvrir toute la zone du chantier naval. La hauteur de levage est optimisée pour s'adapter à l'assemblage vertical des sections du navire, garantissant ainsi une flexibilité dans le processus de construction.
• Conception à double poutre: Les portiques de construction navale sont généralement dotés d'une conception à double poutre, offrant une stabilité et une capacité de charge accrues. Cette conception est bien adaptée aux exigences de la construction navale, où la précision et la sécurité sont primordiales.
• Positionnement précis: Les systèmes de contrôle avancés et l'ingénierie de précision permettent un positionnement précis des composants du navire. Ceci est essentiel pour aligner et souder de grandes sections avec une haute précision, garantissant ainsi l’intégrité structurelle du récipient.
• Des dispositifs de sécurité: La sécurité est une priorité absolue dans les opérations des chantiers navals. Les portiques de construction navale sont équipés de dispositifs de sécurité tels qu'une protection contre les surcharges, des boutons d'arrêt d'urgence et des systèmes anticollision pour prévenir les accidents et garantir le bien-être des travailleurs.
• Adaptabilité à différents types de navires: Ces grues sont polyvalentes et peuvent être adaptées aux exigences spécifiques de différents types de navires, notamment les cargos, les porte-conteneurs, les pétroliers, etc.
• Résistance aux intempéries: Étant donné que les chantiers navals fonctionnent dans diverses conditions météorologiques, les portiques de construction navale sont souvent conçus pour résister aux intempéries, avec des caractéristiques telles que des matériaux résistants à la corrosion et des revêtements de protection.
• Contrôle à distance et automatisation: De nombreux portiques de construction navale sont équipés de capacités de contrôle à distance, permettant aux opérateurs de contrôler la grue à une distance sûre. Les fonctionnalités d’automatisation peuvent améliorer l’efficacité et réduire le besoin d’intervention manuelle.

Les portiques de construction navale sont des machines complexes composées de diverses pièces et composants qui fonctionnent ensemble pour faciliter le levage et le déplacement des composants lourds du navire pendant le processus de construction. Vous trouverez ci-dessous les pièces et composants clés des portiques de construction navale :

1. Structure de poutres: Poutres principales : Les poutres principales sont les poutres horizontales qui soutiennent toute la structure de la grue. Dans les portiques de construction navale, ceux-ci sont souvent conçus sous forme de doubles poutres pour assurer la stabilité et une capacité de levage accrue.

2. Chariot: Chariot-grue : Le chariot est le mécanisme qui se déplace horizontalement le long des poutres principales. Il porte le crochet de levage ou d'autres accessoires de levage et permet un positionnement précis de la charge.

3. Mécanisme de levage: Unité de levage : L'unité de levage est responsable du levage et de l'abaissement de la charge. Il comprend généralement un moteur électrique, des freins et un système de poulies ou d'engrenages. L'unité de levage est montée sur le chariot.

4. Accessoires de levage:

• Crochet de levage : Le crochet de levage est l’accessoire principal pour soulever des charges. Il est conçu pour maintenir et soutenir en toute sécurité les composants du navire pendant le processus de construction.
• Barre d'écartement : Dans certains cas, une barre d'écartement peut être utilisée pour répartir la charge plus uniformément lors du levage de sections de navire grandes et volumineuses.

5. Système électrique:

• Panneau de commande : Le panneau de commande contient les commandes électriques et l'interface permettant à l'opérateur de commander la grue. Il comprend des boutons, des joysticks et des écrans pour contrôler les mouvements de la grue.
• Alimentation électrique : les portiques de construction navale sont généralement alimentés à l’électricité. L'alimentation électrique comprend des moteurs, des câbles et des connecteurs pour garantir un fonctionnement fiable et efficace.

6. Système d'entraînement:

• Chariots d'extrémité : Les chariots d'extrémité soutiennent toute la structure de la grue et abritent les roues qui permettent un mouvement horizontal le long des rails de roulement.
• Moteurs d'entraînement : les moteurs électriques fournissent la puissance nécessaire au mouvement de la grue. Ces moteurs sont responsables de l’entraînement des roues des sommiers.

7. Système de contrôle:

• Dispositifs de sécurité : Divers dispositifs de sécurité sont intégrés au système de contrôle, notamment une protection contre les surcharges, des boutons d'arrêt d'urgence, des interrupteurs de fin de course et des capteurs pour garantir un fonctionnement sûr de la grue.
• Télécommande : Certains portiques de construction navale modernes sont équipés de capacités de télécommande, permettant aux opérateurs de contrôler la grue à une distance sûre.

8. Rails de piste: Poutres de piste : Les poutres de piste sont installées sur toute la longueur du chantier naval et fournissent un chemin fixe pour le déplacement du portique. Les roues de la grue se déplacent le long de ces rails, lui permettant de couvrir toute la zone du chantier naval.

9. Système de freinage: Freins : les systèmes de freinage sont essentiels pour garantir que la grue s'arrête en toute sécurité et maintient sa position lorsque cela est nécessaire. Le mécanisme de levage et les mécanismes de déplacement sont équipés de freins.

10. Composants structurels: Colonnes et supports : ceux-ci fournissent un support structurel à la grue, reliant les poutres principales aux chariots d'extrémité et formant une charpente stable.

Les portiques de construction navale offrent plusieurs avantages qui contribuent à l’efficacité et à la productivité des opérations des chantiers navals. Voici quelques avantages clés :

• Capacité de levage élevée: Les portiques de construction navale sont conçus pour supporter des charges lourdes, ce qui les rend idéaux pour soulever et déplacer de gros composants et sections de navires pendant le processus de construction.
• Couverture à grande portée: La grande portée des portiques leur permet de couvrir une grande surface du chantier naval. Cette capacité facilite le mouvement efficace des composants du navire et permet de travailler simultanément sur plusieurs navires.
• Polyvalence: Ces grues sont polyvalentes et peuvent être adaptées pour gérer différents types de navires, notamment les navires commerciaux, les navires militaires et les structures offshore. Ils conviennent à la construction de navires de différentes tailles et conceptions.
• Positionnement précis: Les portiques de construction navale sont équipés de systèmes de contrôle avancés qui permettent un positionnement précis des charges. Ceci est crucial pour aligner et souder les sections de navire avec une grande précision pendant le processus de construction.
• Assemblage vertical efficace: La hauteur de levage des portiques est conçue pour s'adapter à l'assemblage vertical des sections de navire. Cette capacité rationalise le processus de construction en permettant l'empilage et le soudage des composants dans une orientation verticale.
• Travail manuel réduit: L'automatisation et les capacités de levage des portiques réduisent le besoin de travail manuel pour les tâches de levage lourdes. Cela augmente non seulement l'efficacité, mais améliore également la sécurité en minimisant le risque de blessures associées à la manipulation manuelle de charges lourdes.
• Productivité accrue: Les portiques de construction navale contribuent à une productivité plus élevée dans les chantiers navals en permettant une manipulation plus rapide et plus efficace des composants des navires. Ceci, à son tour, peut conduire à des délais de construction plus courts pour les navires.
• Adaptabilité à différentes configurations de chantier naval: Les portiques sont conçus pour fonctionner le long des rails de piste, offrant ainsi une flexibilité d'adaptation aux différentes configurations des chantiers navals. Cette adaptabilité est précieuse pour optimiser l’utilisation de l’espace au sein d’un chantier naval.
• Résistance aux intempéries: Les portiques de construction navale sont souvent conçus pour résister aux conditions environnementales difficiles rencontrées dans les chantiers navals, notamment l'exposition à l'eau salée, à l'humidité et à divers éléments météorologiques. Cette durabilité contribue à leur fiabilité à long terme.
• Des dispositifs de sécurité: Les portiques modernes sont équipés d'une gamme de fonctions de sécurité, telles qu'une protection contre les surcharges, des boutons d'arrêt d'urgence, des interrupteurs de fin de course et des systèmes anti-collision. Ces fonctionnalités améliorent la sécurité globale des opérations du chantier naval.
• Capacité de contrôle à distance: Certains portiques de construction navale sont dotés de capacités de contrôle à distance, permettant aux opérateurs de contrôler la grue à une distance sûre. Cette fonctionnalité améliore la flexibilité et offre une meilleure visibilité lors des opérations de levage.
• Solution rentable: Malgré leur grande taille et leurs capacités, les portiques de construction navale peuvent constituer une solution rentable pour les chantiers navals, en particulier si l'on considère les gains d'efficacité, la réduction des coûts de main-d'œuvre et le potentiel d'achèvement plus rapide du projet.

Les portiques de construction navale jouent un rôle crucial dans différentes étapes de la construction et de la maintenance des navires. Leurs applications sont diverses et elles sont essentielles pour manipuler des charges lourdes et faciliter des processus efficaces dans les chantiers navals. Voici les principales applications des portiques de construction navale :

• Construction de navires: La principale application des portiques de construction navale est la construction de navires. Ils sont utilisés pour soulever et positionner des composants de navire volumineux et lourds, tels que des sections de coque, des ponts et des superstructures, pendant le processus d'assemblage. Les portiques jouent un rôle déterminant dans le mouvement vertical et horizontal de ces composants, permettant un alignement et un soudage précis.

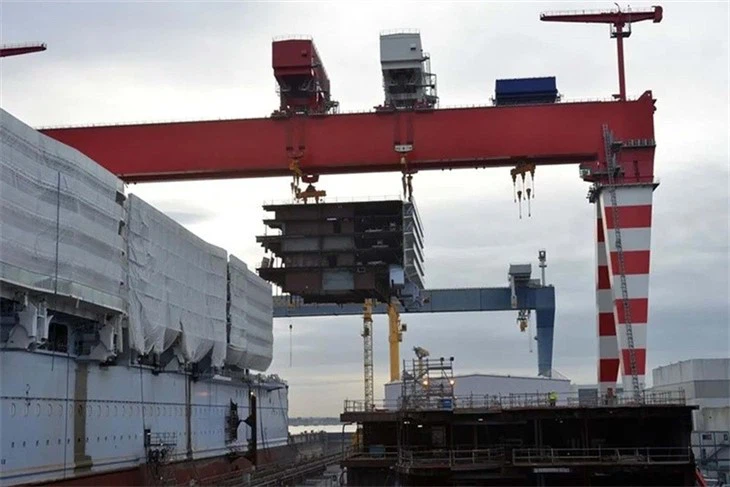

• Assemblage des sections du navire: Les portiques de construction navale sont utilisés pour soulever et assembler verticalement des sections de navires. Cette méthode d'assemblage vertical est efficace pour souder et relier de grandes sections de la structure du navire, contribuant ainsi à la rapidité et à la qualité globales de la construction.
• Manutention des moteurs et des machines des navires: Les grues à portique sont utilisées pour installer des moteurs de navire, des systèmes de propulsion et d'autres machines dans le navire. Leur capacité de levage et leur positionnement précis les rendent adaptés à la manutention de composants lourds et sensibles des navires.
• Réparation et entretien des navires: Les portiques de construction navale sont utilisés pour la réparation et l'entretien des navires. Ils peuvent sortir les navires de l'eau pour l'inspection, l'entretien et la réparation de la coque, des hélices et d'autres composants. Cette application est courante dans les chantiers navals dotés de cales sèches.
• Chargement et déchargement de marchandises: Dans certains chantiers navals, des portiques sont utilisés pour charger et décharger des marchandises sur et depuis les navires. Ceci est particulièrement pertinent dans les chantiers navals qui s’occupent de la construction de cargos, de porte-conteneurs et d’autres navires commerciaux.
• Manipulation des structures offshore: Les portiques de construction navale peuvent également être utilisés dans la construction et l'assemblage de structures offshore, telles que les plates-formes pétrolières et les plates-formes de forage. Leur capacité de levage et leur polyvalence les rendent adaptés à la manipulation des composants volumineux et lourds impliqués dans les projets offshore.
• Transport des composants du navire: Les portiques sont chargés du transport des composants du navire au sein du chantier naval. Ils se déplacent le long des rails de piste pour transporter des charges vers différents points de rassemblement, permettant ainsi une logistique efficace dans le processus de construction navale.
• Installation d'équipement de navire: Les portiques de construction navale sont utilisés pour installer divers équipements navals, notamment des systèmes de navigation, des appareils de communication et des dispositifs de sécurité. Leur précision et leurs capacités de levage sont essentielles à la bonne installation de ces composants.
• Levage de charges lourdes dans les chantiers navals: Au-delà des applications spécifiques liées aux navires, les portiques sont utilisés pour des tâches générales de levage de charges lourdes dans les chantiers navals. Cela comprend la manutention des matériaux, des équipements et des outils nécessaires à diverses activités de construction et de réparation navales.
• Lancement et récupération des navires: Dans certains chantiers navals, des portiques sont impliqués dans la mise à l'eau et la récupération des navires nouvellement construits. Ils sont utilisés pour soulever le navire et le déplacer de la zone de construction vers l'eau pour le lancement ou vers une cale sèche pour des travaux ultérieurs.

Le processus de production des portiques de construction navale comporte plusieurs étapes, de la conception et de la fabrication à l'assemblage, aux tests et à la livraison. Voici un aperçu du processus de production typique des portiques de construction navale :

1. Analyse et conception de projet: Le processus de production commence par une analyse complète des exigences du projet. Les ingénieurs et les concepteurs évaluent des facteurs tels que la capacité de levage, la portée, la hauteur de levage et d'autres spécifications. Ils créent des plans de conception détaillés, en tenant compte des besoins spécifiques du chantier naval ou du projet.
2. Sélection des matériaux: Sur la base des spécifications de conception, les matériaux pour le portique sont sélectionnés. Les matériaux courants comprennent l'acier à haute résistance pour les composants structurels et d'autres matériaux spécialisés basés sur des facteurs tels que la résistance à la corrosion et la durabilité.
3. Fabrication de composants structurels: Les composants structurels du portique roulant, y compris les poutres principales, les sommiers, les colonnes et autres pièces, sont fabriqués conformément aux spécifications de conception. Cela implique la découpe, le soudage et le façonnage des matériaux sélectionnés.
4. Usinage et finition: Des processus d'usinage de précision sont utilisés pour garantir la précision des composants critiques. Les finitions de surface, les revêtements et les traitements, tels que la peinture et la protection contre la corrosion, sont appliqués pour améliorer la durabilité et résister aux facteurs environnementaux.
5. Assemblage des composants: Les différents composants, y compris les poutres principales, les sommiers, le chariot, le mécanisme de levage et les systèmes électriques, sont assemblés conformément à la conception. Ce processus d'assemblage peut se dérouler par sections et les sous-ensembles peuvent être testés indépendamment avant l'assemblage final.
6. Installation de systèmes électriques: Les systèmes électriques, y compris le panneau de commande, l'alimentation électrique, les moteurs et les dispositifs de sécurité, sont installés et intégrés dans la structure de la grue. Le câblage et les connexions sont soigneusement mis en œuvre pour garantir un fonctionnement fiable et sûr.
7. Tests et assurance qualité: Le portique entièrement assemblé est soumis à des tests complets pour garantir que tous les composants fonctionnent correctement et répondent aux spécifications de conception. Ces tests comprennent des tests de charge, des tests de fonctionnalité et des vérifications du système de sécurité. Des mesures d'assurance qualité sont mises en œuvre pour garantir la fiabilité et les performances de la grue.
8. Peinture et revêtement: Le portique est peint et enduit pour le protéger de la corrosion et des conditions environnementales. Une attention particulière est accordée aux zones exposées aux intempéries ou aux environnements marins.
9. Documentation et certification: Une documentation détaillée, comprenant des manuels d'utilisation, des directives de maintenance et des certifications, est préparée pour le portique. Cette documentation fournit des informations essentielles aux grutiers et au personnel de maintenance.
10. Expédition et installation: Une fois que le portique a réussi tous les tests et contrôles de qualité, il est prêt à être expédié sur le site du client. À son arrivée, la grue est installée sur le chantier naval ou sur la zone de construction selon les exigences spécifiques du projet.

Henan Mine Crane Co., Ltd a mis en œuvre une plate-forme intelligente de gestion des équipements et déployé 310 ensembles de robots de manutention et de soudage. Une fois cette initiative réalisée, le nombre total d'appareils dépassera 500, atteignant un taux de mise en réseau des équipements de 95 %. Actuellement, 32 lignes de soudage sont opérationnelles et il est prévu d'en installer 50 supplémentaires. Le taux d'automatisation global de l'ensemble de la gamme de produits a déjà atteint 85 %.
