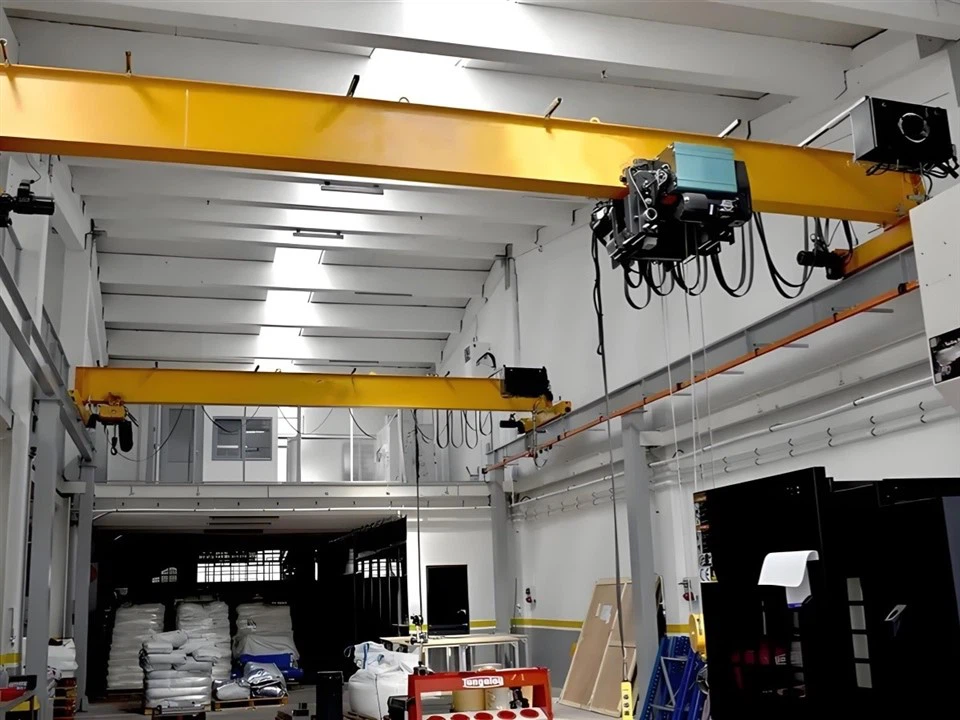

Pont roulant à roulement supérieur



Un pont roulant à roulement supérieur est un type de pont roulant qui roule le long de rails fixes installés sur le dessus de la structure (tels que le toit du bâtiment ou les poutres de la grue). Il est largement utilisé dans diverses industries pour les applications de levage de charges lourdes et de manutention, en particulier dans les usines, les entrepôts et les chantiers de construction.

Le pont roulant à roulement supérieur se compose d'un pont qui se déplace le long des rails, d'un mécanisme de levage pour soulever les charges et d'un camion d'extrémité qui se déplace le long des rails à chaque extrémité du pont. Ces grues sont fabriquées en acier de haute qualité et construites pour opérations intensives, ce qui les rend durables et capables de fonctionner dans des environnements difficiles.

Les ponts roulants à roulement supérieur sont conçus pour manipuler des charges importantes, dépassant souvent plusieurs tonnes. Ils sont idéaux pour les industries nécessitant le levage de machines lourdes, de composants ou de matériaux de construction. Comprend divers mécanismes de sécurité tels que des interrupteurs de fin de course, des fonctions d'arrêt d'urgence, une protection contre les surcharges et des capteurs anti-collision pour garantir des opérations sûres et fiables.

Le pont roulant à roulement supérieur peut être utilisé pour diverses tâches telles que le chargement/déchargement, le transport de matériaux et les opérations sur la chaîne de montage. Elle peut être actionnée manuellement ou avec des systèmes automatisés pour des opérations plus complexes. Grâce au système de roulement supérieur, ce type de grue peut couvrir des zones plus larges et utiliser la hauteur maximale d'un bâtiment, améliorant ainsi la plage de levage et augmentant l'efficacité opérationnelle.

Les ponts roulants à roulement supérieur nécessitent un entretien régulier pour garantir que les rails, les moteurs et les systèmes de levage restent dans un état optimal. Les contrôles de maintenance comprennent des inspections du système ferroviaire, des mécanismes de levage et des systèmes d'alimentation électrique. En résumé, un pont roulant à roulement supérieur offre une solution robuste et fiable pour les industries nécessitant une manutention de matériaux à grande échelle, et il offre une capacité, une durabilité et un fonctionnement élevés. efficacité pour soulever des charges lourdes dans de vastes espaces.

Composants de base : moteur

Lieu d'origine : Henan, Chine

Garantie : 1 an

Poids (KG):4500 kg

Inspection vidéo à la sortie : Fournie

Rapport de test de machines : fourni

Vitesse: inverseur simple/Double/fréquence

Service après garantie : Service de maintenance et de réparation sur site

Certification : CE ISO GOST

Couleur: demande du client

Type de poutre : boîte simple

Devoir de travail : A4

Capacité : 3t 5t 10t 15t 20t

Matériel: Q235B

Méthode de contrôle : contrôle de ligne pendante ou télécommande



1. Faisceau principal

1) La poutre principale d'un pont roulant à roulement supérieur est le principal élément structurel horizontal qui supporte le poids du chariot, du palan et de la charge qu'elle soulève. Cette poutre s'étend sur toute la longueur du pont roulant et est montée sur les poutres de roulement, qui font partie de la structure du bâtiment.

2) Caractéristiques clés du faisceau principal :

Matériau : généralement fabriqué en acier, qui offre la résistance et la durabilité nécessaires.

Conception : Il est conçu pour résister aux contraintes et aux forces imposées pendant le fonctionnement, y compris le poids de la charge, les forces dynamiques de levage et de déplacement de la charge et les forces du mouvement du chariot.

Forme : Il s'agit souvent d'une conception de poutre en I ou de poutre-caisson, en fonction des exigences de charge et de la portée de la grue.

Fonction : Il sert à soutenir le système de chariot et de levage et permet un mouvement horizontal sur toute la portée de la grue. Le chariot passe le long du haut de la poutre principale et le mécanisme de levage y est généralement suspendu. Connexions : La poutre principale est reliée aux chariots d'extrémité (ou chariots d'extrémité) de chaque côté, qui se déplacent le long des rails montés sur le bâtiment. murs ou supports structurels.

La conception de la poutre principale est cruciale pour la sécurité et les performances globales de la grue. Il doit être suffisamment solide pour supporter la capacité de charge maximale et garantir un fonctionnement fluide dans le temps.

Système de levage

Pont : structure horizontale principale qui longe le sommet du bâtiment ou de la structure. Il supporte le palan et le chariot.

Chariot : unité mobile qui se déplace le long du pont et transporte le palan. Il se déplace horizontalement sur toute la longueur du pont.

Palan : Appareil de levage, souvent équipé d'un crochet ou d'un autre accessoire, chargé de soulever et d'abaisser la charge. Le palan se déplace généralement verticalement le long du chariot pour soulever et abaisser la charge.

Camions d'extrémité : unités mécaniques situées aux deux extrémités du pont qui permettent au pont de se déplacer le long des rails montés sur le dessus de la structure du bâtiment.

Rails/Pistes : les rails montés au plafond ou au sommet du bâtiment où se déplace le pont de la grue.

Moteur et mécanisme d'entraînement : moteur qui alimente à la fois le mouvement horizontal du pont (le long des pistes) et le mouvement du chariot (à travers le pont). Le mécanisme d'entraînement comprend généralement des engrenages et des chaînes qui transfèrent la puissance du moteur aux roues des camions d'extrémité et du chariot.

Système de contrôle : système électrique ou interface opérateur utilisé pour contrôler les mouvements de la grue. Cela peut être fait via un pendentif, une télécommande ou un panneau de commande aérien.

Caractéristiques de sécurité : les ponts roulants à roulement supérieur sont souvent dotés de fonctions de sécurité intégrées telles que des interrupteurs de fin de course, des boutons d'arrêt d'urgence, des limiteurs de charge et des dispositifs anti-collision pour garantir un fonctionnement sûr.

3.Fintransport

1) Le chariot d'extrémité d'un pont roulant à roulement supérieur est un élément essentiel qui soutient la structure globale et permet à la grue de se déplacer le long des voies ou des rails. Il est situé aux extrémités du pont roulant.

2) Le cadre du chariot d'extrémité fournit un support structurel et abrite d'autres composants. Il est conçu pour supporter le poids de la grue et la charge soulevée. Le chariot d'extrémité est équipé de roues ou de rouleaux qui se déplacent le long des rails ou des chenilles de la grue. Ces roues sont généralement en acier et sont conçues pour être durables et fluides.

3) Le système d'entraînement, généralement constitué d'un moteur et d'un réducteur, est chargé de propulser le sommier le long des rails de la grue. Il fournit le mouvement nécessaire pour déplacer le pont de la grue horizontalement. Le sommier est équipé d'un système de freinage pour contrôler son mouvement et assurer la sécurité pendant le fonctionnement. Les freins peuvent être mécaniques, électriques ou hydrauliques, selon la conception de la grue. Le chariot d'extrémité est relié à la structure du pont, qui abrite le mécanisme de levage, le chariot et d'autres composants. Il permet au pont de se déplacer sur toute la travée de la grue tout en transportant la charge.















4. Mécanisme de déplacement de la grue

1) Principe de fonctionnement

Le mécanisme de déplacement de la grue est un système complexe de moteurs, d'engrenages, de roues et de systèmes de commande conçus pour déplacer la grue le long de la piste. Il fonctionne grâce à des moteurs électriques qui entraînent les roues, avec des composants supplémentaires tels que des freins et un système de contrôle pour garantir un mouvement fluide et contrôlé.

Les moteurs de déplacement de la grue fournissent la puissance nécessaire au mouvement horizontal. Il s'agit généralement de moteurs électriques, et chaque moteur entraîne une ou plusieurs roues. Les moteurs sont connectés à des boîtes de vitesses qui transmettent l'énergie de rotation aux roues. La boîte de vitesses peut être reliée à un entraînement par chaîne, à un engrenage conique ou à un accouplement direct, selon la conception de la grue. La grue est montée sur des roues qui roulent le long des rails (voie de grue) fixés au chemin de roulement. Ces roues permettent au pont de la grue de se déplacer en douceur sur la piste. Les roues motrices sont entraînées par les moteurs électriques via le système d'engrenages, permettant à la grue d'avancer ou de reculer. Il y a généralement deux roues motrices, une de chaque côté du pont, mais davantage peuvent être utilisées pour les grues plus grandes.

2) Caractéristiques fonctionnelles

Mouvement fluide et efficace

Le mécanisme de déplacement de la grue est conçu pour un mouvement horizontal fluide le long des poutres de roulement. Elle utilise généralement des moteurs électriques pour entraîner les roues, qui sont soutenues par la structure du chariot de la grue.

Le système doit minimiser les secousses ou les mouvements inégaux pour garantir une manipulation fluide de la charge et éviter toute contrainte sur la structure de la grue et la charge transportée.

Capacité de charge élevée

Le mécanisme doit être suffisamment robuste pour supporter la capacité de charge de la grue, qui peut aller de plusieurs tonnes à des centaines de tonnes. Les roues et les rails doivent être conçus pour résister aux forces élevées générées lors du mouvement.

Contrôle de précision

Pour un positionnement précis des charges, le mécanisme de déplacement comprend souvent des systèmes de contrôle précis, notamment des entraînements à fréquence variable (VFD) ou des servomoteurs pour un contrôle fluide de la vitesse et une précision de positionnement.

Il garantit que la charge peut être déplacée avec précision le long du chemin de roulement de la grue vers différentes positions.

Mouvement réversible

Le mécanisme de déplacement de la grue doit permettre un mouvement vers l'avant et vers l'arrière pour positionner la grue à n'importe quel point le long de la piste. Il utilise généralement un moteur en combinaison avec un système d’engrenages pour réaliser cette fonctionnalité.

Caractéristiques de sécurité

Systèmes anti-collision : le mécanisme peut inclure des capteurs ou des interrupteurs de fin de course qui empêchent les collisions avec les butées d'extrémité ou d'autres structures le long de la piste.

Systèmes de freinage d'urgence : en cas de panne de courant ou d'autres problèmes, le mécanisme doit être doté de freins d'urgence capables d'arrêter le mouvement de la grue en toute sécurité.

Protection contre les surcharges : le système doit être équipé de détecteurs de surcharge pour éviter d'endommager la grue ou la charge lorsque la capacité maximale est dépassée.

Mécanisme de déplacement du chariot

1) Principe de fonctionnement

Le mécanisme de déplacement du chariot d'un pont roulant à course supérieure fonctionne à l'aide d'un moteur électrique, d'engrenages et d'un système d'entraînement pour déplacer le chariot horizontalement le long des rails du pont. Le système de contrôle permet un mouvement précis et les fonctions de sécurité garantissent un fonctionnement fluide et sécurisé.

Le pont roulant se compose d'une structure de pont (la poutre principale), qui court le long de deux rails parallèles (situés au sommet de la structure porteuse ou du bâtiment). Le chariot est monté sur le pont et porte le mécanisme de levage (généralement un palan). . Il se déplace horizontalement sur toute la longueur du pont, positionnant la charge pour le levage et le transport.

2) Caractéristiques fonctionnelles

Contrôle des mouvements

Le chariot est alimenté par un moteur électrique, généralement connecté à un système d'engrenages, permettant un contrôle précis de son mouvement horizontal le long du pont. Il fonctionne à l'aide d'un système de rails monté sur le pont de la grue, fournissant une voie stable pour le retour du chariot. d'avant en arrière sur toute la portée. La vitesse de déplacement est souvent réglable, permettant une accélération et une décélération en douceur en fonction de la charge transportée.

Capacité de manutention de charge

Le chariot est conçu pour transporter de lourdes charges, sa capacité étant déterminée par la capacité de levage de la grue et la conception du chariot lui-même. Il comprend souvent des roues porteuses ou des rouleaux qui sont en contact avec la voie du pont roulant, assurant la stabilité et le mouvement fluide du de lourdes charges.

Précision et stabilité

Le mouvement du chariot est généralement très précis, ce qui est essentiel pour les tâches nécessitant un positionnement exact de la charge. Il est conçu pour garantir un balancement minimal de la charge pendant le mouvement, réduisant ainsi le risque d'instabilité de la charge et d'accidents.

Moteurs et entraînements

Le chariot est équipé de moteurs d'entraînement qui alimentent son mouvement. Ces moteurs sont généralement alimentés par des systèmes électriques, avec des tensions variables en fonction de la conception de la grue et des exigences opérationnelles. Les moteurs des chariots sont généralement équipés de systèmes de freinage qui permettent un arrêt et un positionnement sûrs du chariot sous charge.

Caractéristiques de sécurité

Le mécanisme comprend des freins de sécurité qui s'enclenchent en cas de panne de courant ou en cas d'urgence, empêchant ainsi le chariot de se déplacer de manière inattendue. Certains chariots sont également équipés de fins de course qui empêchent le chariot de se déplacer au-delà des limites prédéfinies de la voie, protégeant ainsi à la fois la charge et l'infrastructure environnante. .

Pilotage et suivi

Selon la conception, certains chariots peuvent comporter des mécanismes de direction qui permettent des virages contrôlés et des mouvements courbes le long de la voie, permettant à la grue d'être utilisée dans des configurations plus complexes. Le système de suivi garantit que le chariot reste aligné avec la voie, empêchant ainsi le déraillement et minimisant l’usure.

6.Roue de grue

La roue d'un pont roulant à roulement supérieur est un composant essentiel conçu pour soutenir et guider la grue le long de ses poutres de roulement. Ces roues sont robustes, durables et conçues pour résister à des charges élevées tout en permettant un mouvement fluide et efficace.

Les roues de grue sont généralement fabriquées en acier de haute qualité ou en acier forgé pour garantir durabilité et résistance à l'usure. Disponible en versions simples, doubles ou sans bride, selon l'application et la configuration du rail. Usiné avec précision pour garantir un bon alignement et un fonctionnement fluide. Conçu pour supporter de grosses charges en fonction de la capacité nominale de la grue. Souvent traité thermiquement pour augmenter la dureté et la résistance à l’usure et à la déformation. De nombreuses roues disposent de systèmes de lubrification intégrés ou externes pour réduire la friction et l'usure.

7. Crochet de grue

Le crochet de grue d'un pont roulant à course supérieure est un élément crucial conçu pour soulever et transporter de lourdes charges en toute sécurité. Le crochet est la partie de la grue où la charge est attachée, généralement via des élingues, des chaînes ou d'autres dispositifs de montage.

Les crochets de grue pour ponts roulants sont généralement fabriqués en acier forgé à haute résistance pour garantir résistance et durabilité sous de lourdes charges. Equipé de loquets de sécurité pour empêcher la charge de glisser pendant le fonctionnement. Évalué à la capacité de charge maximale de la grue (par exemple 5 tonnes, 10 tonnes, 50 tonnes). Certains crochets peuvent pivoter à 360 degrés, permettant une flexibilité dans le positionnement de la charge.

Avantages des ponts roulants à rotation supérieure avec crochets

Stabilité : positionné au-dessus des poutres de piste, offrant une capacité de levage plus élevée et réduisant les contraintes sur la structure du bâtiment.

Large couverture : idéal pour les applications dans les entrepôts, les ateliers et les chaînes de montage.

Personnalisation : les crochets peuvent être associés à différents types de palans (câble électrique, palans à chaîne) pour répondre à des besoins spécifiques.

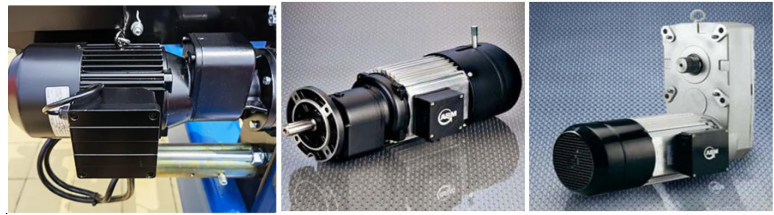

Moteur

Le moteur d'un pont roulant à course supérieure est un composant essentiel qui alimente le mouvement de la grue sur les poutres de roulement et facilite le levage ou l'abaissement des charges.

Types de moteurs dans les ponts roulants

Moteurs de déplacement : entraînez le mouvement horizontal de la grue le long des rails sur les poutres de roulement.

Moteurs de levage : contrôlent le levage et l'abaissement de la charge.

Principales fonctionnalités

Puissance et couple : le moteur doit générer un couple suffisant pour supporter la charge nominale maximale et assurer une accélération et une décélération en douceur.

Contrôle de la vitesse : la plupart des ponts roulants modernes utilisent des entraînements à fréquence variable (VFD) pour réguler la vitesse du moteur, permettant une manipulation précise de la charge et minimisant l'usure.

Cycle de service : Les moteurs sont conçus pour des opérations intensives, souvent classés selon les normes "de service de grue" ou de "classe de service" (par exemple, classification FEM ou CMAA).

Système de freinage : comprend des freins intégrés ou externes pour un arrêt et un maintien de la charge en toute sécurité.

.

Système d'alarme sonore et lumineuse et interrupteur de fin de course

1) Système d'alarme sonore et lumineuse

Un système d'alarme sonore et lumineuse pour un pont roulant à rotation supérieure est un élément de sécurité essentiel conçu pour améliorer la sécurité opérationnelle en alertant les travailleurs des mouvements de la grue et des dangers potentiels.

Alarme sonore (alarme sonore) : émet un son d'avertissement fort, tel qu'un klaxon, un buzzer ou une sirène, pour alerter le personnel à proximité de la grue. Dispose d'un volume réglable et de différents modèles sonores pour distinguer les types de mouvements (par exemple, déplacement, levage, ou urgence).

Alarme visuelle (alarme lumineuse) : comprend des feux d'avertissement clignotants ou rotatifs, utilisant généralement des LED lumineuses pour la visibilité. Souvent codés par couleur (par exemple, rouge pour danger, jaune pour prudence) pour fournir des alertes visuelles en plus du son.

2) Fin de course

L'interrupteur de fin de course d'un pont roulant à roulement supérieur est un dispositif de sécurité crucial qui empêche la grue ou ses composants de se déplacer au-delà des limites prédéfinies, garantissant ainsi un fonctionnement sûr.

Fonctions

Arrête le déplacement lorsque la grue atteint la limite de mouvement maximale ou minimale prédéfinie :

Déplacement du pont : empêche le pont de sortir de la piste.

Déplacement en chariot : empêche le chariot de se déplacer trop loin sur le pont.

Déplacement du palan : empêche un levage ou un abaissement excessif de la charge.

Types de commutateurs de fin de course

Interrupteur de fin de course rotatif : surveille la rotation du tambour du palan ou de l'arbre du moteur. Couramment utilisé pour contrôler la hauteur du palan (haut/bas).

Interrupteur de fin de course à levier : activé lorsqu'un levier mécanique est physiquement contacté par le chariot ou le pont. Utilisé pour les limites de déplacement du chariot ou du pont.

10.Dispositifs de sécurité

1. Dispositif de protection contre les surcharges

Empêche la grue de soulever des charges au-delà de sa capacité nominale.

Utilise souvent des capteurs de charge pour surveiller le poids soulevé.

2. Fins de course

Interrupteurs de fin de course : empêchez la grue de se déplacer au-delà de sa plage autorisée sur la piste.

Interrupteurs de fin de course de levage : empêchent le bloc à crochet d'être trop levé (deux blocages) ou trop abaissé.

3. Dispositifs anti-collision

Capteurs ou dispositifs de proximité pour éviter les collisions avec d'autres grues ou obstacles sur la piste.

4. Système d'arrêt d'urgence

Un bouton d'arrêt d'urgence clairement identifié et facilement accessible pour couper immédiatement l'alimentation de la grue en cas d'urgence.

5. Freins de charge et freins de levage

Freins de charge : maintiennent la charge en position lorsque le palan ne bouge pas.

Freins du palan : arrêtez le mouvement du palan avec précision et en toute sécurité.

6. Caractéristiques de sécurité des câbles métalliques et des chaînes

Comprend des dispositifs anti-déraillement et des systèmes de lubrification appropriés pour éviter l'usure du câble métallique ou la rupture de la chaîne.

7. Protection contre la survitesse

Empêche le palan de descendre trop rapidement en raison de la gravité ou d'une défaillance mécanique.

8. Système anti-balancement

Réduit le balancement de la charge, garantissant des opérations plus précises et plus sûres.

9. Prévention des charges de choc

Aide à minimiser les effets des secousses soudaines causées par le démarrage ou l'arrêt brusque du palan.

10. Butées et tampons

Installé à l'extrémité de la course de la piste ou du pont pour absorber l'énergie et empêcher la grue ou le chariot de trop se déplacer.



11.Mode de contrôle

1. Contrôle du pendentif

Description : L'opérateur contrôle la grue à l'aide d'un pendentif filaire suspendu à la grue ou au palan. Les boutons du pendentif contrôlent les mouvements de levage, d’abaissement et de déplacement.

Avantages : Simple et économique. Fournit un contrôle manuel direct.

Inconvénients : L'opérateur doit suivre la grue, ce qui pourrait être dangereux dans des environnements dangereux. Plage de fonctionnement limitée en raison de la longueur du câble.

2. Radiocommande

Description : La grue fonctionne à l'aide d'un émetteur portatif sans fil, qui envoie des signaux au récepteur de la grue.

Avantages : Plus grande mobilité pour l'opérateur. Fonctionnement plus sûr car l'opérateur peut maintenir une distance de sécurité. Réduit la tension physique sur l'opérateur.

Inconvénients : Nécessite un entretien régulier de l’émetteur. Interférences possibles dans les zones comportant de nombreux appareils sans fil.

3. Contrôle en cabine

Description : L'opérateur est assis dans une cabine montée sur la grue, d'où il a une vue complète sur la zone de travail.

Avantages : Idéal pour les opérations intensives. Offre une excellente visibilité et un excellent contrôle pour des opérations précises.

Inconvénients : Installation plus coûteuse. Limitée à la présence de l'opérateur dans la cabine.

4. Contrôle semi-automatique

Description : La grue effectue automatiquement des mouvements ou des opérations spécifiques en fonction d'instructions prédéfinies tout en nécessitant une intervention manuelle.

Avantages : Productivité accrue. Réduit la fatigue de l’opérateur.

Inconvénients : Coût de mise en œuvre plus élevé. Nécessite un personnel qualifié pour gérer le système.

5. Contrôle entièrement automatique

Description : La grue est entièrement automatisée et fonctionne sur la base d'instructions programmées ou d'une intégration avec un système de contrôle industriel.

Avantages :Efficacité et précision maximales.

Idéal pour les tâches répétitives dans les environnements de fabrication ou d’entrepôt.

Inconvénients : Coût initial élevé. Système complexe nécessitant une maintenance régulière et un personnel qualifié pour le dépannage.



12. Croquis







Technique principale





1. Capacité de levage plus élevée

Les ponts roulants à roulement supérieur peuvent supporter des charges plus lourdes que les autres types de grues. Ils sont conçus pour soulever et transporter des poids importants, ce qui les rend adaptés à des industries telles que la sidérurgie, la construction navale et l’industrie lourde.

2. Espace vertical maximisé

Étant donné que la grue fonctionne sur des rails montés au-dessus des poutres de roulement, elle permet une utilisation maximale de l'espace vertical dans une installation. Ceci est particulièrement utile dans les bâtiments soumis à des contraintes de hauteur.

3. Polyvalence

Ces grues sont très polyvalentes et peuvent être personnalisées pour répondre à des besoins opérationnels spécifiques, notamment des grues bipoutres pour plus de solidité, des palans spéciaux et divers systèmes de contrôle.

4. Large couverture

Les ponts roulants à course supérieure couvrent une zone de travail plus grande car ils peuvent s'étendre sur de larges baies et offrent une meilleure flexibilité dans la manutention des matériaux.

5. Durabilité

Construits avec des matériaux et des composants robustes, ils sont durables et nécessitent un entretien minimal, ce qui les rend rentables à long terme.

6. Aucune obstruction de l’espace au sol

Puisqu’ils opèrent au-dessus du sol, il n’y a aucune obstruction au sol, ce qui permet une meilleure circulation des travailleurs, des véhicules et des autres équipements.

7. Facilité d'intégration

Les ponts roulants à roulement vertical peuvent être intégrés dans des infrastructures existantes ou conçus dans le cadre de nouvelles constructions, ce qui les rend adaptables à différents environnements.

8. Sécurité améliorée

Des fonctionnalités de sécurité avancées telles que des systèmes anti-collision, une protection contre les surcharges et des mécanismes d'arrêt d'urgence améliorent la sécurité sur le lieu de travail.

9. Efficacité énergétique

Les ponts roulants modernes à roulement supérieur sont équipés de moteurs et de systèmes économes en énergie qui réduisent la consommation d'énergie pendant les opérations.

10. Configurations multiples

Ces grues sont disponibles en configurations monopoutre ou bipoutre, permettant aux entreprises de choisir la meilleure solution pour leurs besoins opérationnels.





1. Industrie manufacturière

Lignes d'assemblage : utilisées pour déplacer les matières premières et les produits finis entre les zones de production.

Installation de machines : Aide à soulever et à placer des composants de machines lourdes pendant les processus de fabrication.

2. Entreposage et logistique

Chargement et déchargement : facilite la manipulation efficace des marchandises dans les installations de stockage.

Organisation du stockage : utilisé pour empiler et organiser des produits lourds sur des étagères ou des étagères.

3. Travail de l’acier et des métaux

Manipulation de métaux lourds : Couramment utilisé pour déplacer des bobines d’acier, des billettes et de grandes tôles.

Opérations d'usinage : prend en charge les opérations telles que la découpe, le pliage et le soudage en positionnant les pièces.

4. Industrie de la construction

Transport de matériaux : déplace des matériaux de construction lourds comme des poutres et des poutres.

Béton préfabriqué : soulève et place des segments en béton préfabriqué pour les projets d’infrastructure.

5. Industrie minière

Extraction de matériaux : gère le transport du minerai, de la roche et d’autres matériaux.

Entretien : Soulève et positionne l'équipement minier pendant les réparations ou l'entretien.

6. Centrales électriques

Entretien de la turbine : utilisé pour soulever et transporter les composants de la turbine.

Manutention de l'équipement : Déplace les générateurs, les transformateurs et autres équipements lourds.

7. Construction navale

Assemblage de coque : aide à positionner de grandes sections de coques de navires.

Installation de l'équipement : soulève et installe les moteurs, les hélices et autres composants du navire.

8. Industrie automobile

Assemblage de véhicules : Déplace les grandes pièces automobiles telles que les moteurs et les châssis.

Gestion de l'outillage : transfert des moules et des matrices dans les processus de production.

9. Industrie aérospatiale

Assemblage d'avion : soulève et transporte des composants d'avion comme les ailes et les fuselages.

Opérations de maintenance : Aide à la réparation et à l'entretien des aéronefs.

10. Industrie du papier et de la pâte à papier

Manipulation des rouleaux : Déplace les gros rouleaux de papier pendant la production et le stockage.

Entretien de la machine : lève et positionne l'équipement pendant les réparations.





1. Conception et ingénierie

Exigences du client : Recueillir les spécifications détaillées du client (capacité de charge, portée, hauteur de levage, environnement, etc.).

Conception structurelle : créez des conceptions structurelles et mécaniques à l'aide de logiciels de CAO et d'ingénierie. Assurer le respect des normes industrielles pertinentes (par exemple, ISO, ASME, FEM).

Conception électrique : Développer le système de contrôle électrique, y compris les moteurs, le câblage et les panneaux de commande.

Calculs de charge : effectuez des calculs de contraintes et de charges pour garantir la sécurité et la durabilité.

Approbation : Soumettez les conceptions à l’approbation du client avant de continuer.

2. Approvisionnement en matériel

Matières premières : procurez-vous des plaques d’acier, des poutres et d’autres matériaux de haute qualité.

Composants : achetez des composants clés tels que des moteurs, des boîtes de vitesses, des panneaux de commande, des chariots d'extrémité et des câbles métalliques auprès de fournisseurs de confiance.

Contrôle de qualité : Inspectez les matériaux et les composants pour détecter tout défaut ou écart par rapport aux spécifications.

3. Fabrication

Découpe et façonnage : Découpez des plaques et des sections d'acier sur mesure à l'aide de machines de découpe CNC, de découpeuses plasma ou de découpeuses laser.

Soudage : Soudez les composants structurels (p. ex., poutres de pont, chariots d'extrémité) en suivant des normes de qualité strictes.

Usinage : Usinez les chariots d'extrémité, les roues et autres composants pour garantir un ajustement et un alignement précis.

Tests non destructifs (CND) : inspectez les soudures et les pièces structurelles pour détecter les défauts à l'aide de méthodes telles que les tests par ultrasons ou radiographiques.

4. Assemblage

Assemblage des poutres de pont : assemblez les poutres principales, les chariots d'extrémité et les plaques de connexion.

Assemblage du chariot : installez les composants du palan, du moteur, du tambour et du chariot.

Installation électrique : Installer les panneaux de commande, le câblage, les interrupteurs de fin de course et les dispositifs de sécurité.

5. Traitement de surface

Nettoyage : Sabler ou nettoyer toutes les surfaces pour éliminer la rouille et les impuretés.

Revêtement : Appliquer un apprêt anticorrosion et une peinture en fonction de l'environnement d'exploitation (par exemple, environnements extérieurs ou corrosifs).

6. Tests et contrôle qualité

Test de charge statique : testez la grue avec une charge stationnaire dépassant sa capacité nominale.

Test de charge dynamique : testez la grue dans des conditions de fonctionnement avec des charges variables.

Tests électriques : assurer le bon fonctionnement du système électrique, y compris les dispositifs et commandes de sécurité.

Certification : Certifiez que la grue répond aux normes nationales et internationales.

7. Emballage et livraison

Démontage (si nécessaire) : Démonter la grue en composants transportables.

Emballage : Emballez soigneusement tous les composants pour le transport.

Expédition : Organiser la livraison sur le site du client.

8. Installation et mise en service

Préparation du site : Inspectez le site et assurez-vous que toutes les préparations nécessaires sont terminées.

Montage : Assembler et installer les composants de la grue sur le site.

Alignement : alignez les chenilles, les roues et les pièces structurelles de la grue.

Tests finaux : effectuez des tests sur site pour vérifier la fonctionnalité et la sécurité.

9. Formation et transfert

Formation des opérateurs : former l'équipe du client sur le fonctionnement et la maintenance de la grue.

Documentation : fournir des manuels, des calendriers de maintenance et des documents de certification.

Remise : Terminez le projet et remettez la grue au client.







étiquette à chaud: pont roulant supérieur, fabricants, fournisseurs, usines de ponts roulants en Chine
