Un pont roulant est un équipement de levage monté horizontalement au-dessus d'un atelier, d'une ligne de production ou d'un entrepôt pour soulever des matériaux. Il existe de nombreux types de ponts roulants, et les structures et les environnements d'utilisation des différents types de ponts roulants sont également différents. Ci-dessous, nous vous présenterons différents types de ponts roulants, ainsi que les environnements applicables, les composants, les prix, etc., qui vous aideront à mieux comprendre les ponts roulants.
Qu’est-ce qu’un pont roulant ?
Un pont roulant est un type d'équipement de levage monté horizontalement au-dessus d'un atelier, d'une ligne de production ou d'un entrepôt pour soulever des matériaux. Peut déplacer des objets lourds du point A au point B avec précision et stabilité. Il est principalement composé d'une ou deux poutres principales, de deux poutres d'extrémité, d'un mécanisme de levage, d'un mécanisme de déplacement, d'un système électrique et d'autres composants. Parce que son apparence et sa structure ressemblent à un pont, on l’appelle un pont roulant.
Quels sont les différents types de ponts roulants ?
Il existe de nombreux types de ponts roulants, notamment les ponts roulants monopoutre-, les ponts roulants bipoutres-, les ponts roulants à suspension, les ponts roulants antidéflagrants-, etc. Ci-dessous, nous vous fournirons une description détaillée des différents types de ponts roulants et de leurs caractéristiques.
Pont roulant monopoutre
Le pont roulant monopoutre-est un équipement de levage léger-courant, largement utilisé dans les ateliers de production, les entrepôts, les ateliers de réparation, les chantiers de construction et d'autres endroits pour soulever et déplacer des matériaux. En règle générale, les ponts roulants monopoutre ont une capacité de charge de 1 à 32 tonnes.
Caractéristiques:Le pont roulant monopoutre-présente les caractéristiques d'une petite taille, d'un faible coût, d'un fonctionnement stable, d'une capacité portante élevée-et d'une large gamme d'applications.
Pont roulant bipoutre
Un pont roulant bipoutre-est un gros équipement de levage-de levage. Il se compose de deux poutres principales et poutres d'extrémité, d'un système électrique, d'un mécanisme de déplacement, d'un mécanisme de levage, de dispositifs de sécurité et d'autres composants clés. Il peut être équipé de différents épandeurs de levage pour s'adapter à différents environnements de travail, tels que des crochets, des grappins, des ventouses électromagnétiques, etc. Normalement, la capacité de levage d'un pont roulant bipoutre-est de 5 à 320 tonnes. Il peut également être personnalisé avec une capacité de levage plus élevée en fonction de l'utilisation réelle.
Caractéristiques:Les ponts roulants bipoutres-ont les caractéristiques d'une forte capacité de charge, d'une structure stable, d'un fonctionnement fluide, de sécurité et de fiabilité. Ils conviennent aux opérations de manutention de matériaux lourds-de gros tonnage et à haute-fréquence-. Ses composants clés adoptent une conception modulaire, pratique pour une maintenance et une révision ultérieures, réduisant efficacement les temps d'arrêt.
Pont roulant à suspension électrique de type LX
Le pont roulant suspendu monopoutre de type LX-est principalement utilisé dans les endroits où aucune colonne ne peut supporter le pont roulant. Les poutres d'extrémité du it reposent sur la semelle inférieure de la poutre de piste. En règle générale, un pont roulant suspendu suspend l'un des toits du bâtiment et n'est disponible que pour des capacités plus légères, pas plus de 10 tonnes.
Caractéristiques:Les ponts roulants à suspension électrique de type LX présentent les caractéristiques suivantes : gain de place, installation et fonctionnement simples, légèreté et flexibilité, faible coût de production et maintenance ultérieure facile.
Pont roulant standard européen FEM
Le pont roulant standard européen FEM est un type qui répond aux normes de conception européennes et à la technologie avancée du pont roulant. Différent des ponts roulants traditionnels, la distance maximale entre le palan électrique européen et le mur est plus petite et la hauteur libre est inférieure. Et le pont roulant européen peut être plus proche de l'avant pour fonctionner, avec une hauteur de levage plus élevée. Les ponts roulants européens sont divisés en types à simple-poutre et à double-poutre. Vous pouvez choisir l’équipement adapté à votre environnement de production en fonction de vos besoins spécifiques.
Caractéristiques:Le pont roulant européen adopte une conception modulaire, qui présente des caractéristiques de structure compacte, de faible encombrement, de petite taille de limite de fonctionnement, de capacité de charge élevée-et de faible consommation d'énergie.
Pont roulant antidéflagrant
Le pont roulant antidéflagrant-est un type d'équipement de levage spécialement utilisé dans les environnements inflammables et explosifs. Avec tous les moteurs et équipements électriques, il est fabriqué conformément aux normes et réglementations internationales. Ces pièces sont construites avec des caractéristiques de sécurité spéciales. Les ponts roulants antidéflagrants-sont divisés en types à simple-poutre et à double-poutre. Vous pouvez choisir l’équipement adapté à votre environnement de production en fonction de vos besoins spécifiques.
Caractéristiques:Un pont roulant antidéflagrant-est un équipement spécialisé conçu pour être utilisé dans des environnements inflammables et explosifs. Il présente une structure antidéflagrante-, une protection de sécurité, une étanchéité élevée, des matériaux résistants à la corrosion-, un fonctionnement stable et est conforme aux normes internationales de certification antidéflagrantes-.
A quoi servent les ponts roulants ?
Un pont roulant est un équipement de levage courant, principalement utilisé pour le transport et la manutention de matériaux et de marchandises. Il est largement utilisé dans les ateliers de production de machines, les chantiers de construction, la logistique des entrepôts, l'industrie sidérurgique, l'industrie pétrochimique, etc. Voici ses principaux scénarios d'application et utilisations :
Ateliers de production de machines :Utilisé pour soulever des matières premières, des produits semi-finis, des produits finis ou des pièces de grande taille afin de réaliser un transfert de matière entre chaque processus et d'améliorer l'efficacité de la production.
Chantiers :Principalement utilisé pour le levage de composants structurels préfabriqués, l'installation de structures en acier et la manutention de matériaux de construction.
Logistique d'entrepôt :Responsable du chargement et du déchargement, de l'empilement et du transport des marchandises dans l'entrepôt, etc. Améliorer efficacement le taux d'utilisation de l'espace de l'entrepôt.
Industrie sidérurgique :Soutenir la manipulation des matières premières, des produits semi--finis et des équipements dans les aciéries et les fonderies.
Industrie pétrochimique :Équipé d'un pont roulant-antidéflagrant, il est utilisé pour l'installation d'équipements, le levage de réservoirs de stockage et la manutention de marchandises dangereuses.
Industrie électronique :Coopérez avec des lignes de production automatisées pour assembler des composants électroniques avec une haute précision.
Atelier de réparation :Responsable de tâches telles que le démontage et le montage d'équipements lourds, le levage de pièces et composants et l'assistance aux opérations de maintenance afin d'améliorer l'efficacité de la maintenance et d'assurer la sécurité des opérateurs.

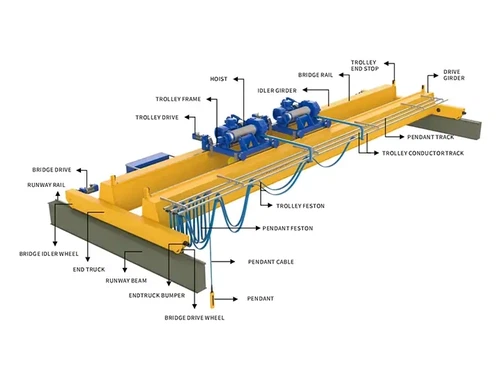

Quelles sont les pièces d’un pont roulant ?
Le pont roulant se compose principalement de composants tels que la poutre principale, les rails, les poutres d'extrémité, le mécanisme de levage, les chariots, le système de contrôle et les autres pièces des systèmes d'alimentation électrique. Les fonctions de chaque pièce de rechange sont décrites comme suit :
Faisceau principal :Installation de rails pour le déplacement latéral du chariot.
Poutres d'extrémité :Montage du mécanisme de déplacement du pont roulant.
Mécanisme de déplacement du chariot :Responsable du mouvement latéral du chariot.
Mécanisme de déplacement aérien :Responsable du mouvement longitudinal de la grue.
Mécanisme de levage :Utilisé pour le mouvement vertical des marchandises.
Système de contrôle :Système utilisé pour faire fonctionner la grue, y compris les commandes d'attelage (commandes manuelles), la télécommande ou les commandes de la cabine.
Systèmes d'alimentation électrique :Fournissez un support électrique à la grue, y compris les moteurs, les câbles et les unités de distribution d'énergie.
Passerelle :Sentiers pédestres pour la révision et l'après-maintenance.
Prix des ponts roulants
| Espèces | Capacité | Portée | Application |
|---|---|---|---|
| Pont roulant monopoutre | 1-32 tonnes | 3-34.5M | Il est largement utilisé dans les ateliers de production de machines, les ateliers de maintenance, les chantiers de construction, la logistique des entrepôts, l'industrie sidérurgique, etc. |
| Pont roulant bipoutre | 5-320 tonnes | ||
| Pont roulant européen | 5-75 tonnes | 4.5-31.5M | Industries lourdes, aciéries, centrales électriques, ports, levage de charges lourdes |
| Pont roulant antidéflagrant- | 5-75 tonnes | 7.5-31.5M | Convient pour une utilisation dans des environnements inflammables, explosifs ou poussiéreux |
| Pont roulant à suspension électrique de type LX | 0,5-10 tonnes | 3-22.5M | Le pont roulant suspendu monopoutre de type LX-est principalement utilisé dans les endroits où aucune colonne ne peut supporter le pont roulant. |
Avis: Les informations ci-dessus sont à titre de référence seulement, le prix spécifique est soumis aux paramètres réels.
Conclusion
Le contenu ci-dessus présente les différents types de ponts roulants, leurs composants et les scénarios applicables de ponts roulants. Il existe de nombreux types de ponts roulants pour différentes industries et environnements d'exploitation. Qu'il s'agisse d'un petit atelier léger-ou d'un grand site industriel-industriel lourd, chaque type de grue a ses caractéristiques et ses avantages uniques. En comprenant les caractéristiques et les scénarios d'utilisation de chaque grue, vous pouvez faire un choix plus correct de solution de levage.
